ติดตั้งชัตเทิลสวิตช์ PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งชัตเทิลสวิตช์ PCIe ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. จัดตำแหน่งชัตเทิลสวิตช์ PCIe ให้ตรงกับช่องเปิดที่ด้านหน้าของชัตเทิลระบบ และเลื่อนเข้าไปในชัตเทิลระบบจนกว่าจะยึดเข้าที่ที่ตำแหน่งหยุดที่สอง

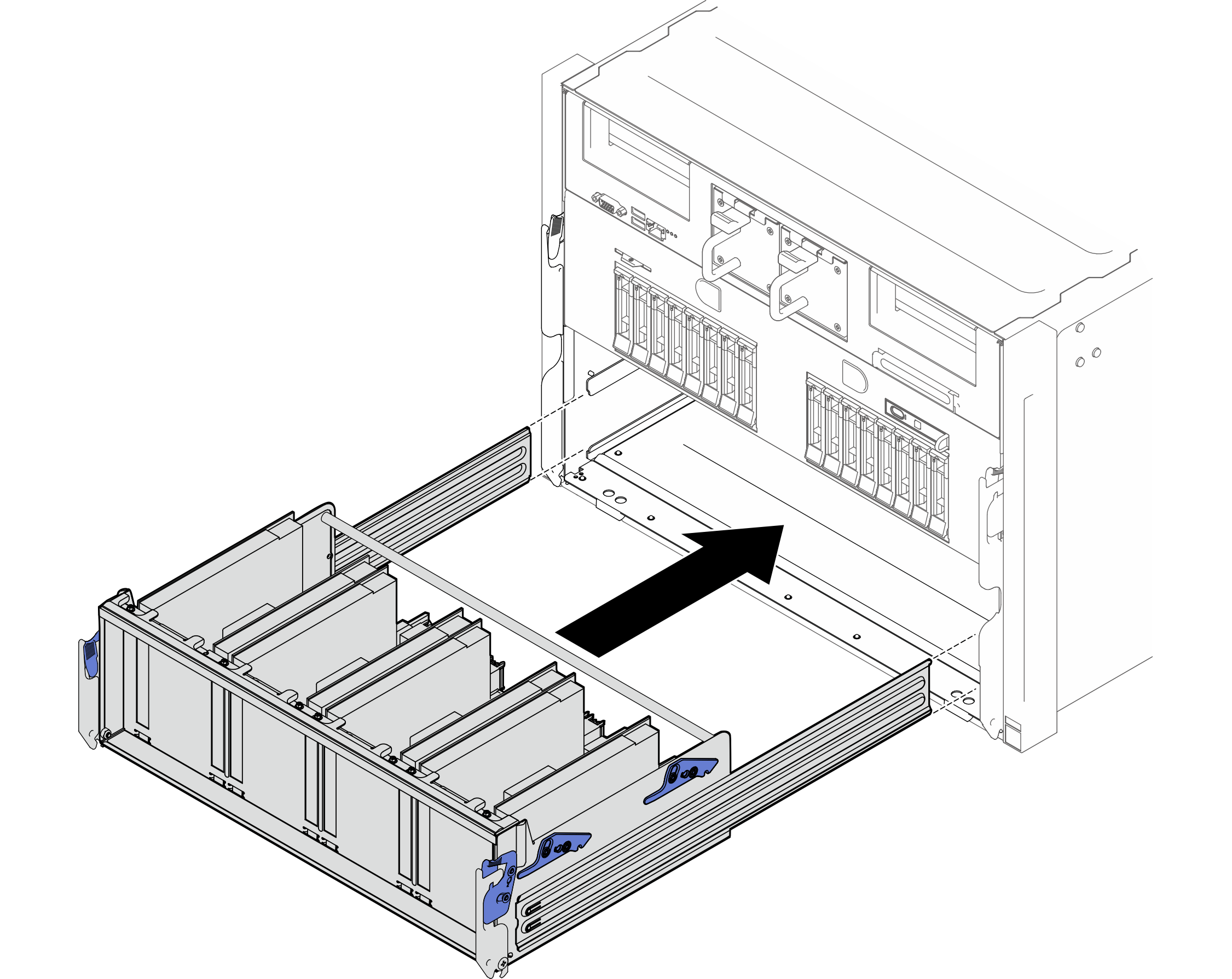

   รูปที่ 1. การเลื่อนชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดที่สอง


2. เชื่อมต่อสายเข้ากับแผงสวิตช์ PCIe ดูด้านล่างสำหรับข้อมูลเพิ่มเติม
   • การเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
   • การเดินสายแผงสวิตช์ PCIe
3. เลื่อนชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก
   1. หมุนคันปลดทั้งสองอันจนกระทั่งตั้งฉากกับชัตเทิลสวิตช์ PCIe
   2. กดสลักล็อคด้านหลังสองตัวที่อยู่ทั้งสองด้านของชัตเทิลสวิตช์ PCIe
   3. เลื่อนชัตเทิลสวิตช์ PCIe เข้าไปในชัตเทิลระบบจนกว่าจะหยุดที่ตำแหน่งหยุดแรก

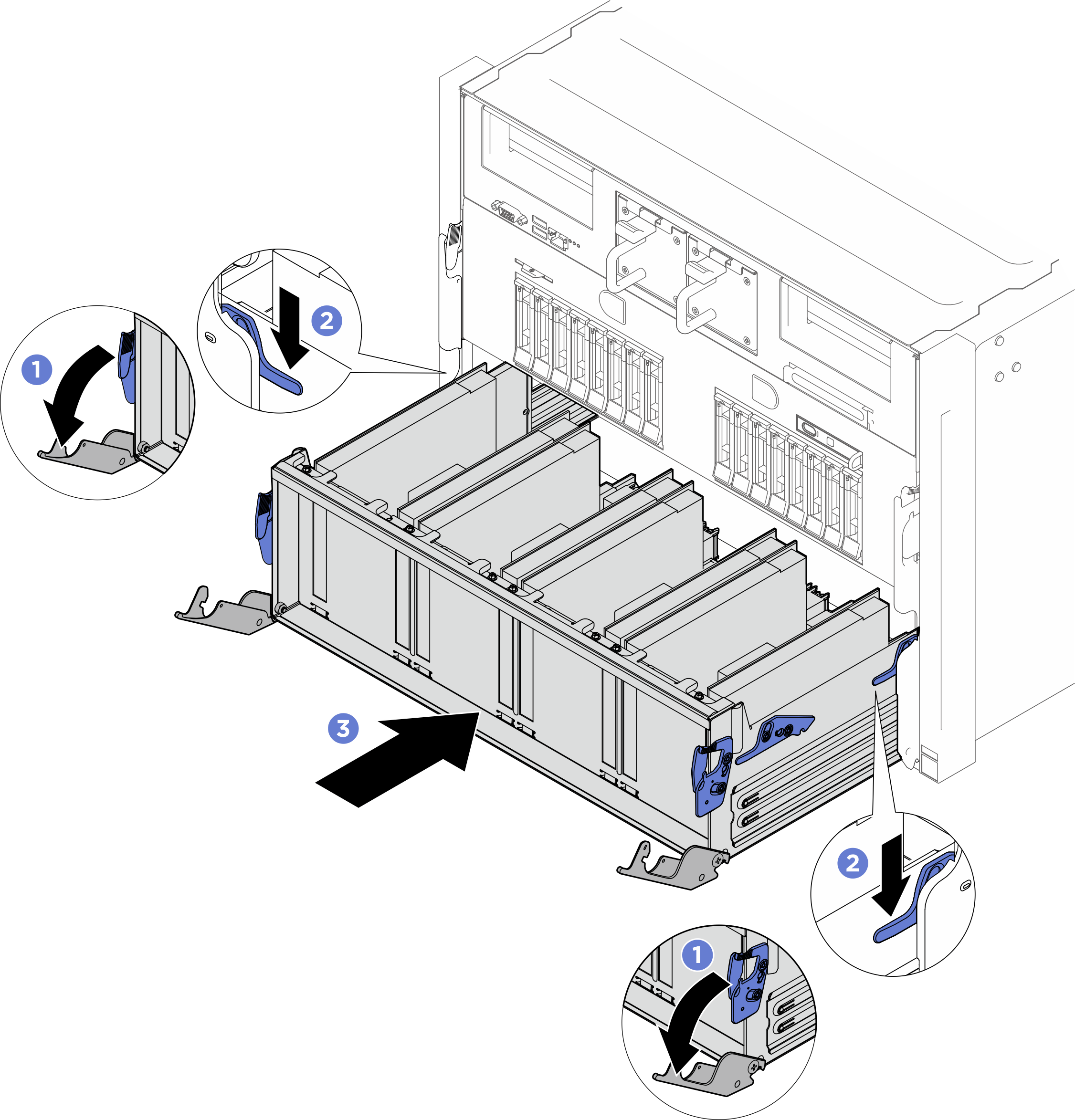

      รูปที่ 2. เลื่อนชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก


4. ดันชัตเทิลสวิตช์ PCIe เข้าไปในชัตเทิลระบบจนสุด
   1. กดสลักล็อคด้านหน้าสองตัวที่อยู่ทั้งสองด้านของชัตเทิลสวิตช์ PCIe
   2. ดันชัตเทิลสวิตช์ PCIe เข้าไปในชัตเทิลระบบจนสุด
   3. หมุนคันปลดสองตัวจนกว่าจะลงล็อค
      รูปที่ 3. การติดตั้งชัตเทิลสวิตช์ PCIe
