Instalación de la lanzadera del conmutador PCIe

Siga las instrucciones que aparecen en esta sección para instalar la lanzadera del conmutador PCIe. El procedimiento debe ser realizado por un técnico capacitado.

Procedimiento

1. Alinee la lanzadera del conmutador PCIe con la abertura en la parte frontal de la lanzadera del sistema y deslícela hacia dentro de la lanzadera del sistema hasta que encaje en su lugar en la segunda posición de parada.

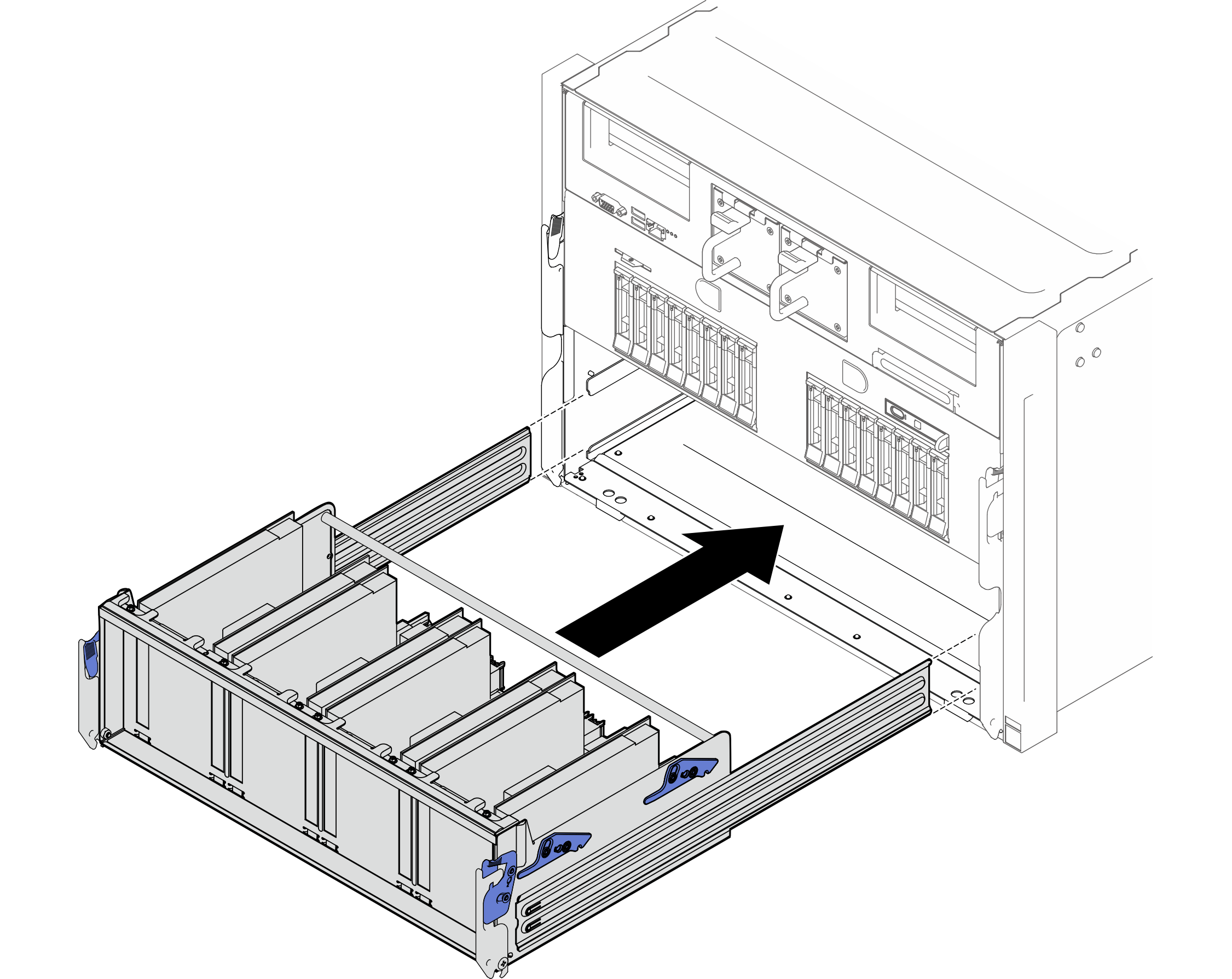

   Figura 1. Deslizamiento de la lanzadera del conmutador PCIe a la segunda posición de parada


2. Conecte los cables a la placa del conmutador PCIe. Consulte a continuación para obtener más información.
   • Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas
   • Disposición de los cables de la placa del conmutador PCIe
3. Deslice la lanzadera del conmutador PCIe a la primera posición de parada.
   1. Gire las dos palancas de liberación hasta que estén perpendiculares a la lanzadera del conmutador PCIe.
   2. Presione los dos pestillos de bloqueo posteriores en ambos lados de la lanzadera del conmutador PCIe.
   3. Deslice la lanzadera del conmutador PCIe hacia la lanzadera del sistema hasta que se detenga en la primera posición de parada.
      Figura 2. Deslizamiento de la lanzadera del conmutador PCIe a la primera posición de parada


4. Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
   1. Presione los dos pestillos de bloqueo frontales en ambos lados de la lanzadera del conmutador PCIe.
   2. Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
   3. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
      Figura 3. Instalación de la lanzadera del conmutador PCIe
