PCIe-Switch-Shuttle installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um das PCIe-Switch-Shuttle zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  • Antistatische Handschuhe werden als Vorsichtsmaßnahme beim Anschließen von Kabeln an die PCIe-Switch-Platine empfohlen.

Vorgehensweise

  1. Richten Sie das PCIe-Switch-Shuttle an der Öffnung an der Vorderseite des System-Shuttles aus und schieben Sie es in das System-Shuttle, bis es am zweiten Anschlag einrastet.

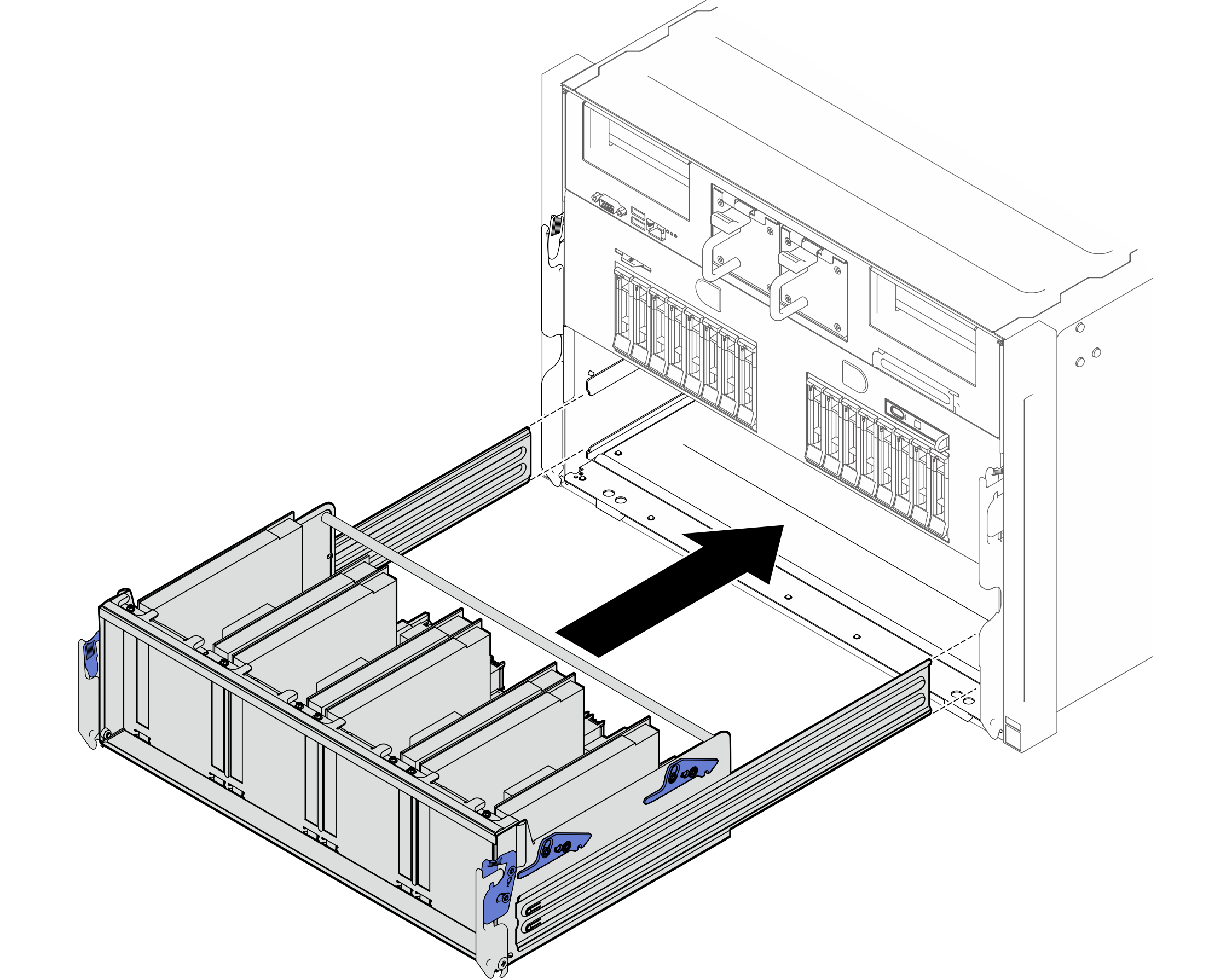

    Abbildung 1. Schieben des PCIe-Switch-Shuttles bis zum zweiten Anschlag
    Sliding the PCIe switch shuttle to the second stop position
  2. Schließen Sie die Kabel an die PCIe-Switch-Platine an. Weitere Informationen finden Sie weiter unten.
  3. Schieben Sie das PCIe-Switch-Shuttle bis zum ersten Anschlag.
    1. Drehen Sie die beiden Entriegelungshebel, bis sie senkrecht zum PCIe-Switch-Shuttle stehen.
    2. Drücken Sie die beiden hinteren Verriegelungshebel auf beiden Seiten des PCIe-Switch-Shuttles.
    3. Schieben Sie das PCIe-Switch-Shuttle in das System-Shuttle, bis es am ersten Anschlag zum Stillstand kommt.

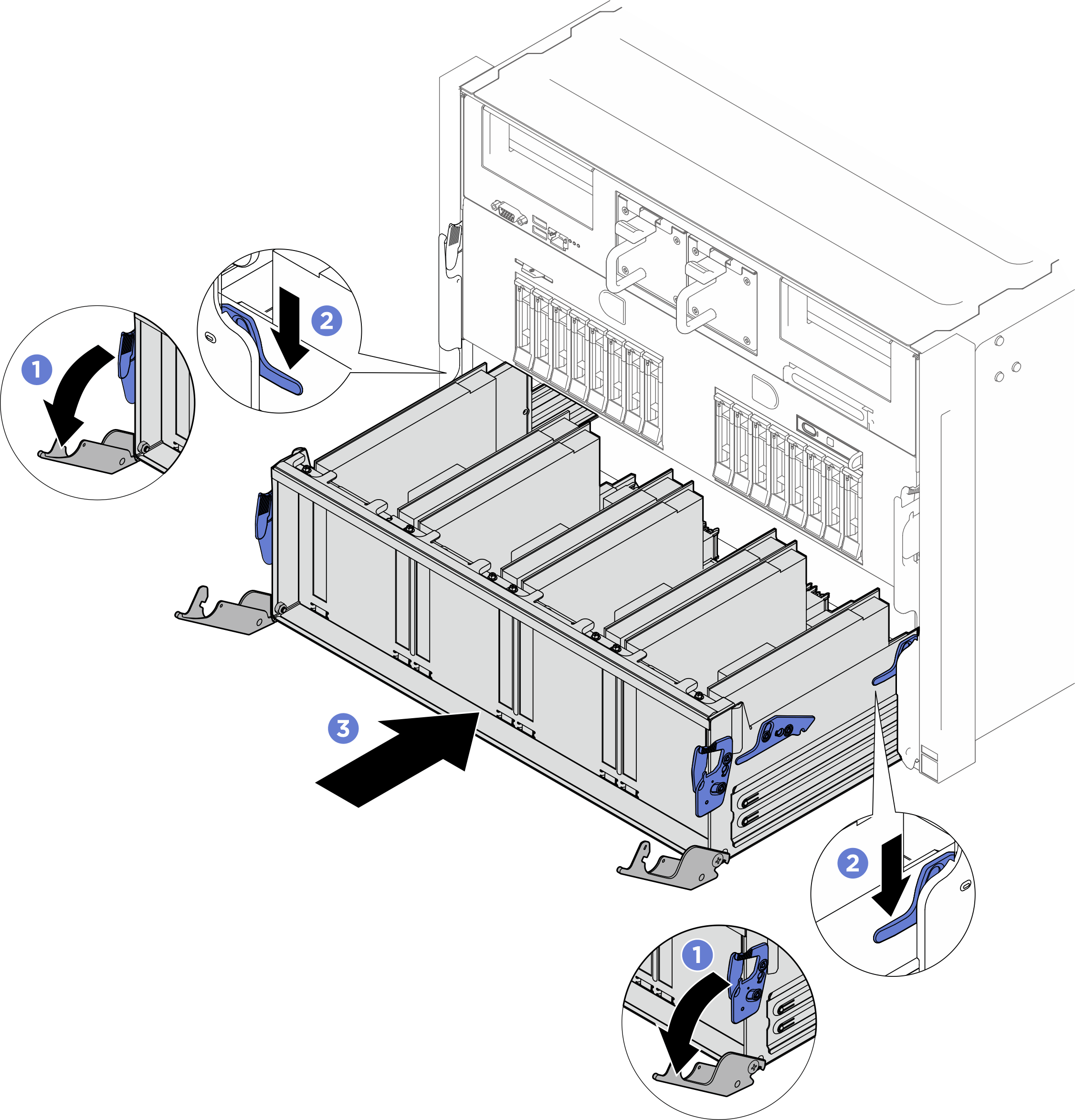

      Abbildung 2. Schieben des PCIe-Switch-Shuttles bis zum ersten Anschlag
      Sliding the PCIe switch shuttle to the first stop position
  4. Schieben Sie das PCIe-Switch-Shuttle vollständig in das System-Shuttle.
    1. Drücken Sie die beiden vorderen Verriegelungshebel auf beiden Seiten des PCIe-Switch-Shuttles.
    2. Schieben Sie das PCIe-Switch-Shuttle vollständig in das System-Shuttle.
    3. Drehen Sie die zwei Lösehebel, bis sie einrasten.

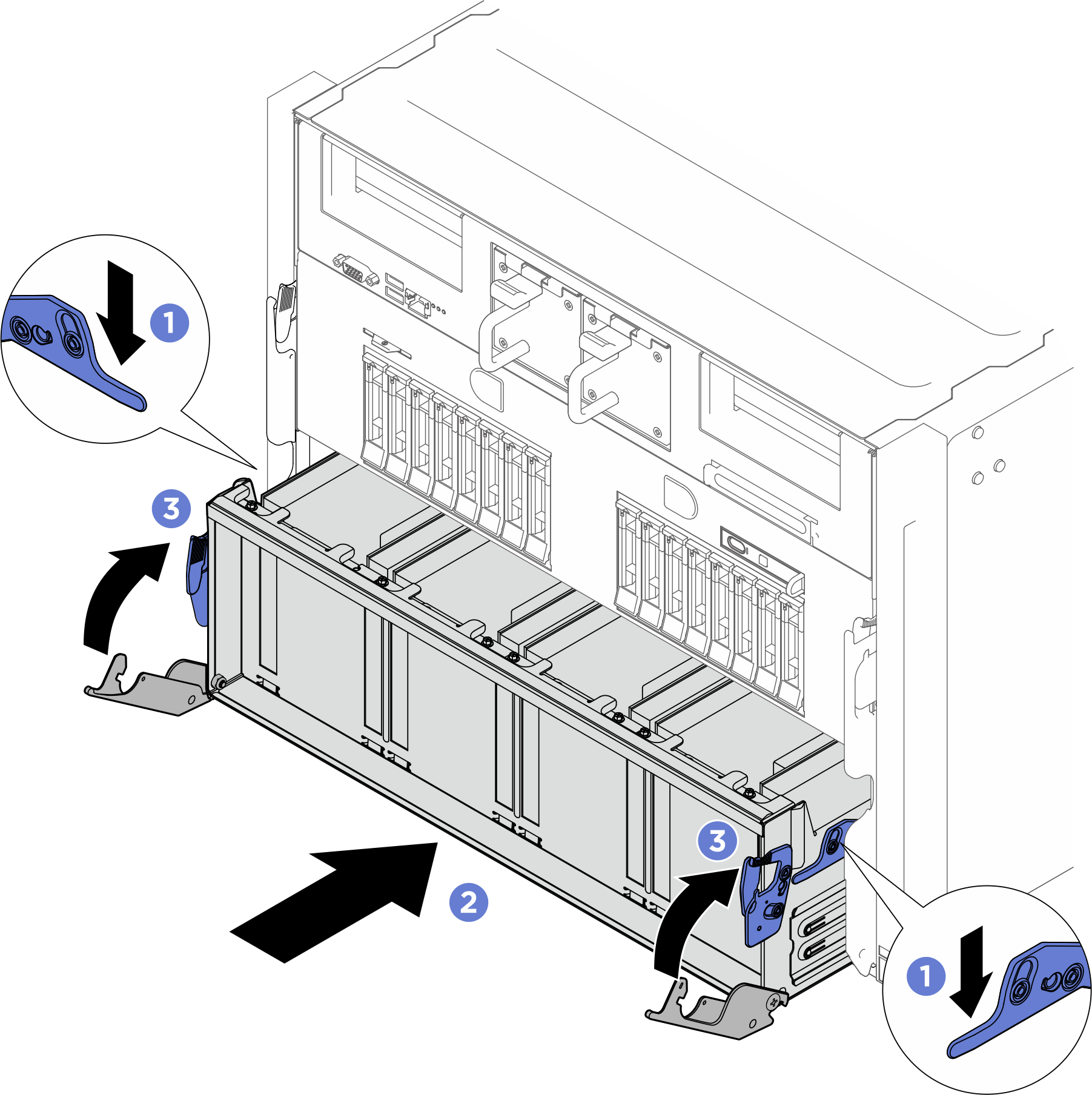

      Abbildung 3. Installation des PCIe-Switch-Shuttles
      PCIe switch shuttle installation

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Siehe Austausch von Komponenten abschließen.)
