安裝 PCIe 交換器滑動箱

請依照本節中的指示安裝 PCIe 交換器滑動箱。此程序必須由經過培訓的維修技術人員執行。

程序

1. 將 PCIe 交換器滑動箱對齊系統滑動箱前方的開口，然後將其滑入系統滑動箱，直到在第二個定位點卡入定位。

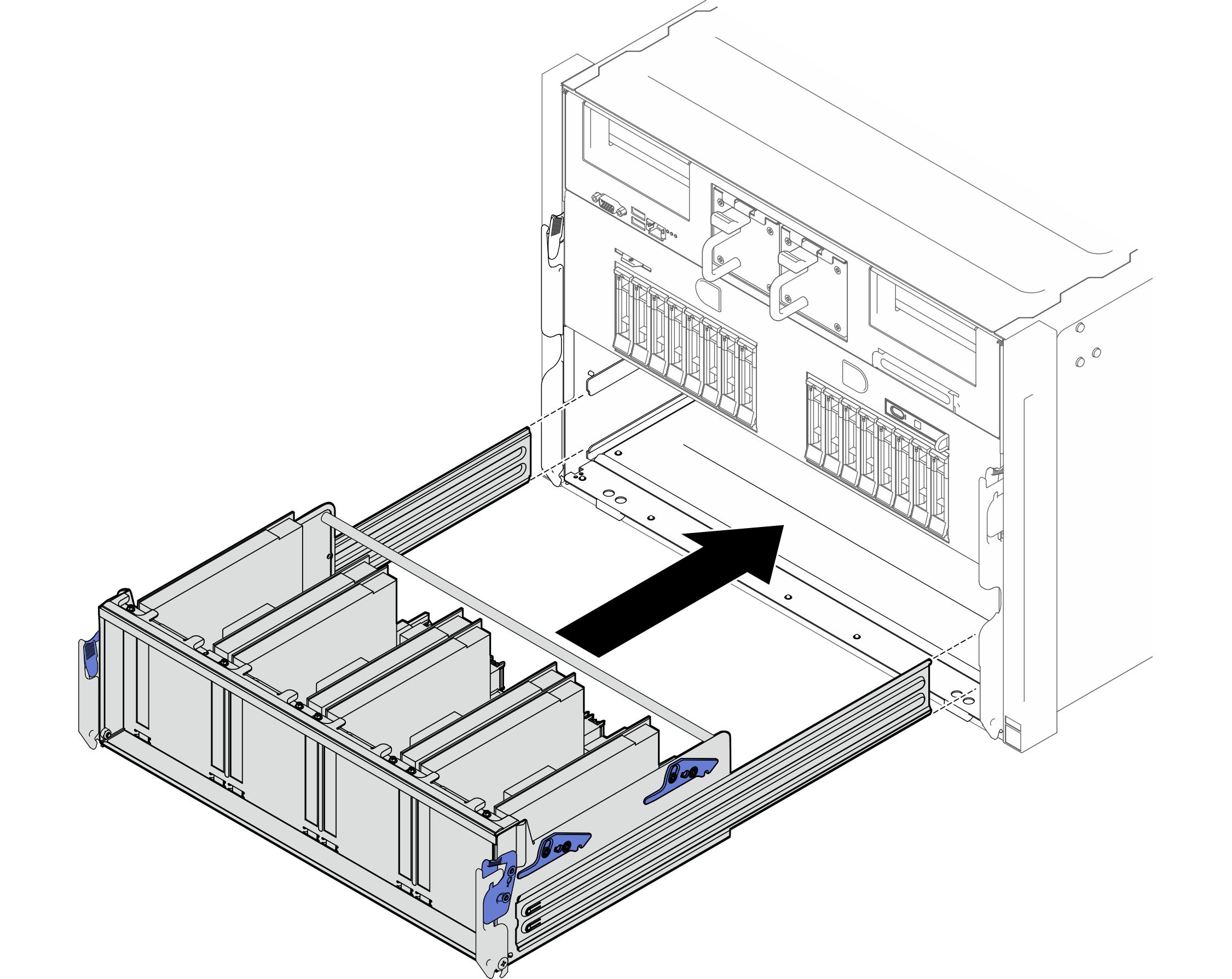

   圖 1. 將 PCIe 交換器滑動箱滑動到第二個停止位置


2. 將電纜連接到 PCIe 交換器板。如需更多資訊，請參見下文。
   • 2.5 吋硬碟背板纜線佈線
   • PCIe 交換器板纜線佈線
3. 將 PCIe 交換器滑動箱滑至第一個停止位置。
   1. 轉動兩個鬆開拉桿，直到其與 PCIe 交換器滑動箱垂直。
   2. 按下 PCIe 交換器滑動箱兩側的兩個後鎖扣。
   3. 將 PCIe 交換器滑動箱滑入系統模組，直到停在第一個停止位置。
      圖 2. 將 PCIe 交換器滑動箱滑動到第一個停止位置


4. 將 PCIe 交換器滑動箱完全推入系統滑動箱中。
   1. 按下 PCIe 交換器滑動箱兩側前方的兩個鎖扣。
   2. 將 PCIe 交換器滑動箱完全推入系統滑動箱中。
   3. 轉動兩個鬆開拉桿直到其鎖入定位。
      圖 3. 安裝 PCIe 交換器滑動箱
