Installation de la navette de commutation PCIe

Suivez les instructions de la présente section pour installer la navette de commutation PCIe. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Alignez la navette de commutation PCIe sur l’ouverture située à l’avant de la navette système. Ensuite, faites-la coulisser dans la navette système jusqu’à ce qu’elle s’enclenche à la seconde position d’arrêt.

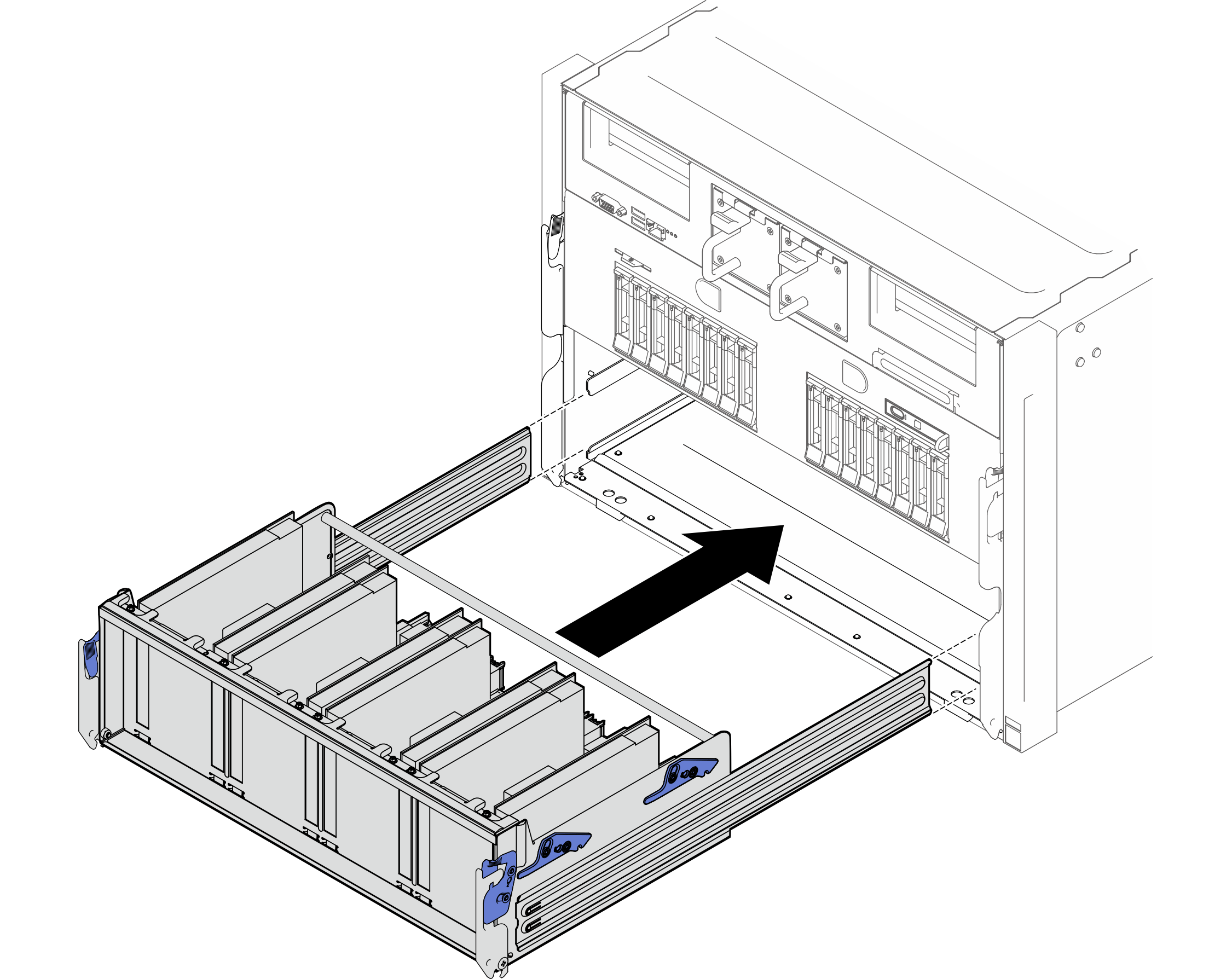

   Figure 1. Coulissement de la navette de commutation PCIe jusqu’à la seconde position d’arrêt


2. Branchez les câbles sur le tableau de commutation PCIe. Voir ci-dessous pour plus d’informations.
   • Cheminement des câbles du fond de panier d’unité de 2,5 pouces
   • Cheminement des câbles du tableau de commutation PCIe
3. Faites coulisser la navette de commutation PCIe jusqu’à la première position d’arrêt.
   1. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils soient perpendiculaires à la navette de commutation PCIe.
   2. Appuyez sur les deux loquets de verrouillage arrière de chaque côté de la navette de commutation PCIe.
   3. Faites coulisser la navette de commutation PCIe dans la navette système jusqu’à ce qu’elle s’arrête à la première position d’arrêt.

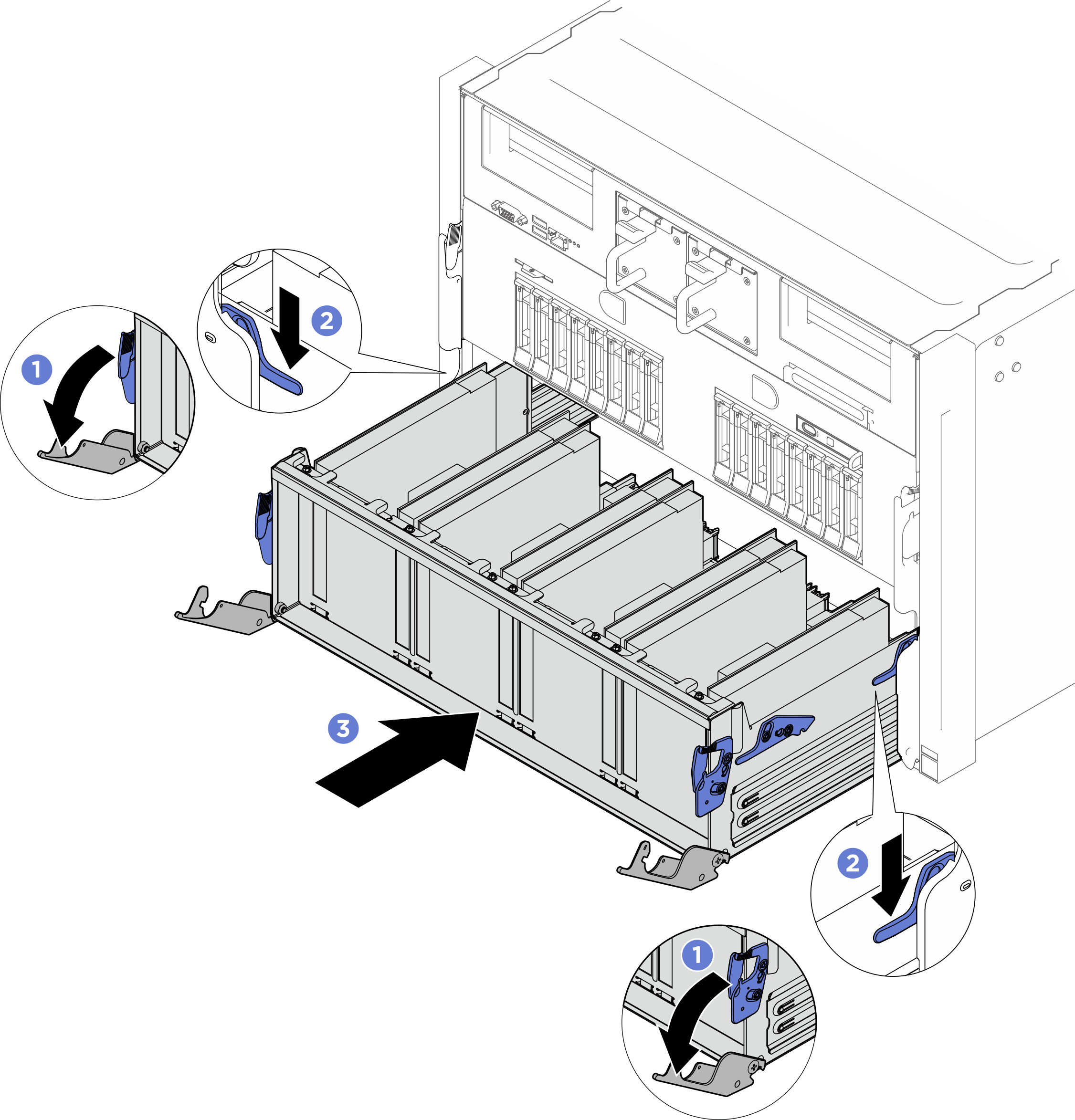

      Figure 2. Coulissement de la navette de commutation PCIe vers sa première position d’arrêt


4. Poussez la navette de commutation PCIe entièrement dans la navette système.
   1. Appuyez sur les deux loquets de verrouillage avant de chaque côté de la navette de commutation PCIe.
   2. Poussez la navette de commutation PCIe entièrement dans la navette système.
   3. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
      Figure 3. Installation de la navette de commutation PCIe
