PCIe スイッチ・シャトルの取り付け

PCIe スイッチ・シャトルの取り付けを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
  • ケーブルを PCIe スイッチ・ボードに接続する際の予防措置として、帯電防止手袋を着用することをお勧めします。

手順

  1. PCIe スイッチ・シャトルをシステム・シャトルの前面の開口部に合わせ、2 番目の停止位置で所定の位置に収まるまでシステム・シャトルにスライドさせます。

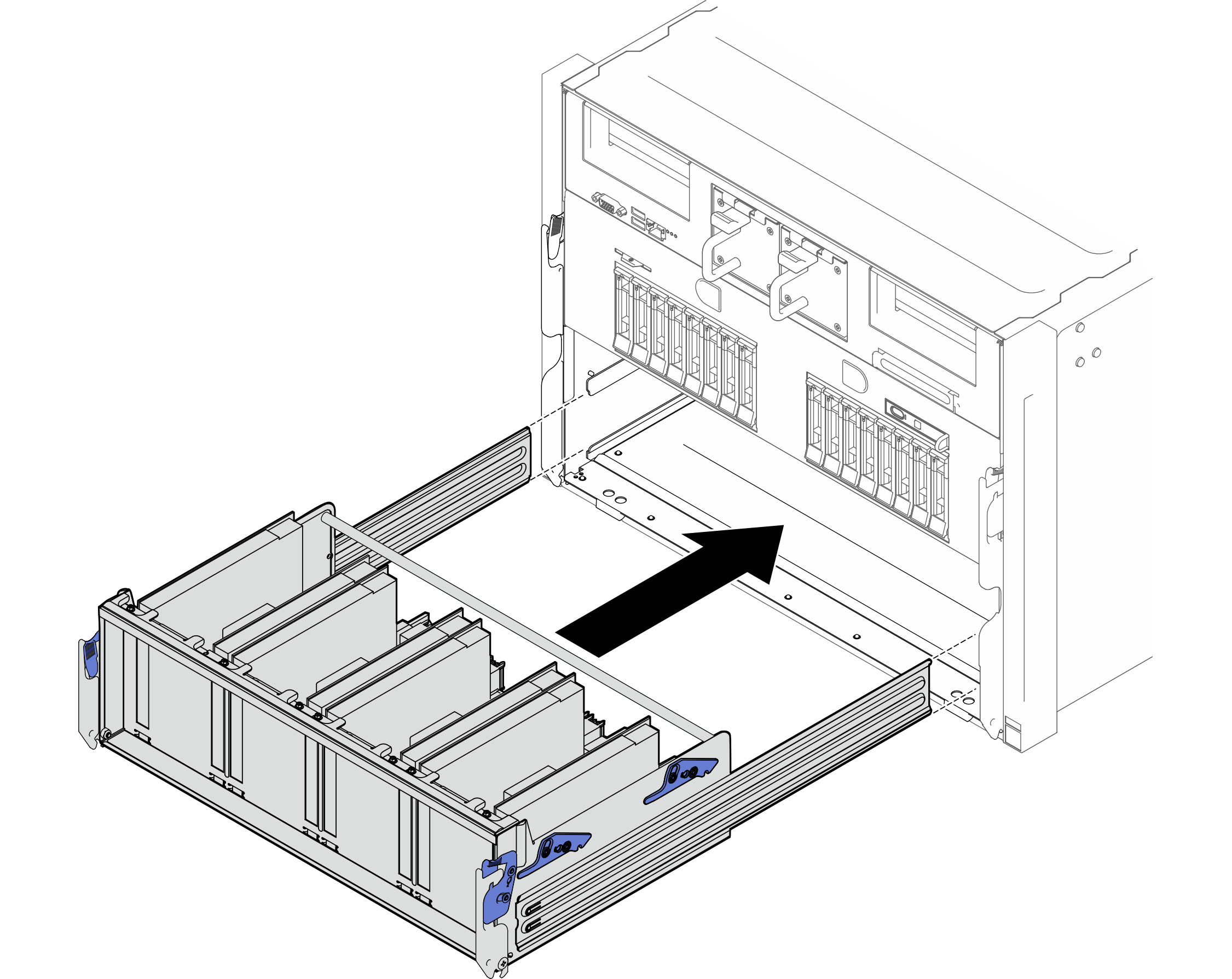

    図 1. PCIe スイッチ・シャトルを 2 番目の停止位置にスライドさせる
    Sliding the PCIe switch shuttle to the second stop position
  2. ケーブルを PCIe スイッチ・ボードに接続します。詳しくは、以下を参照してください。
  3. PCIe スイッチ・シャトルを最初の停止位置にスライドさせます。
    1. 2 つのリリース・レバーを、PCIe スイッチ・シャトルに対して垂直になるまで回転させます。
    2. PCIe スイッチ・シャトルの両側にある 2 つの背面ロック・ラッチを押します。
    3. PCIe スイッチ・シャトルを、最初の停止位置で停止するまでシステム・シャトルにスライドさせます。

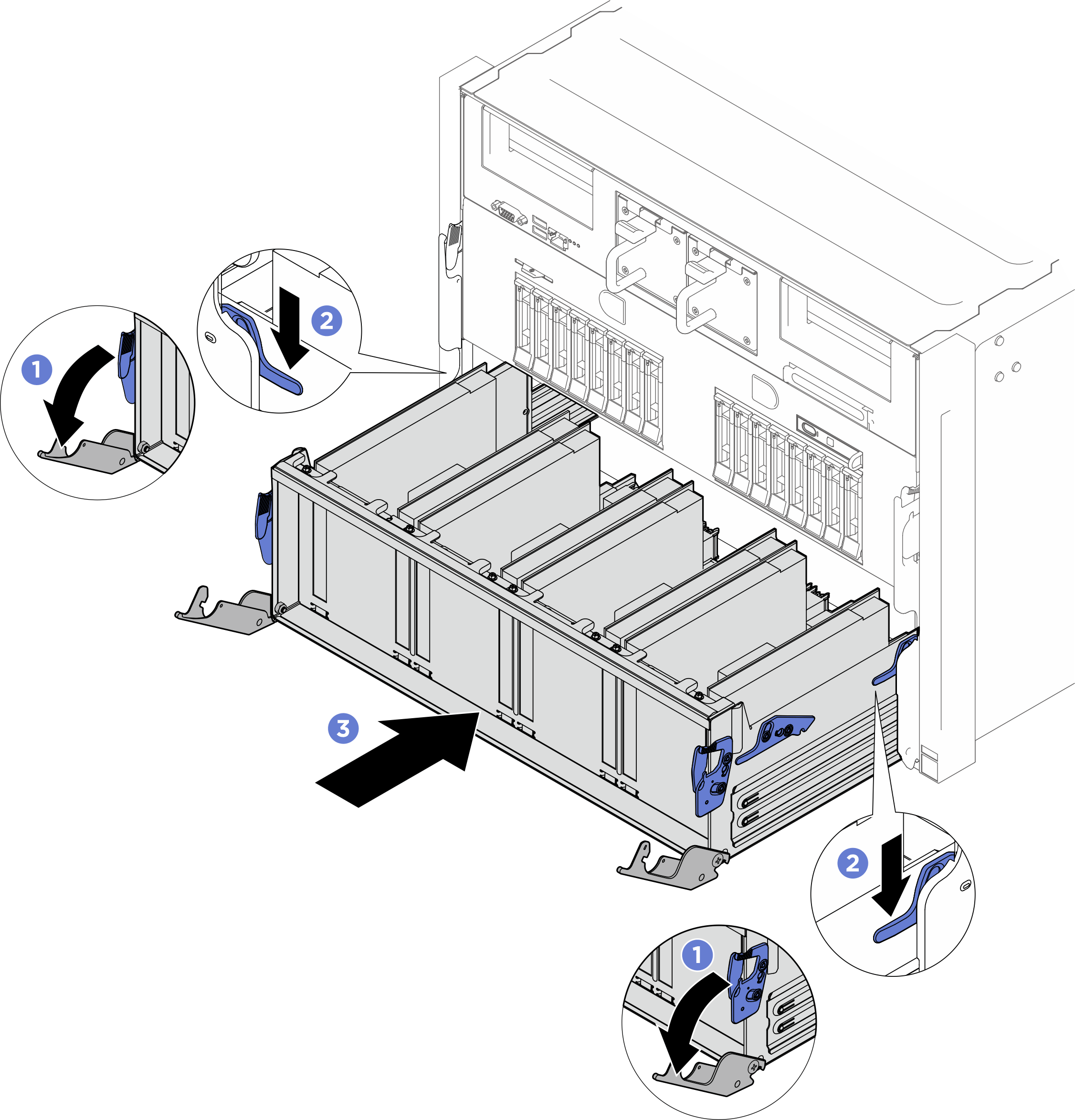

      図 2. PCIe スイッチ・シャトルを最初の停止位置にスライドさせる
      Sliding the PCIe switch shuttle to the first stop position
  4. PCIe スイッチ・シャトルをシステム・シャトルに完全に押し込みます。
    1. PCIe スイッチ・シャトルの両側にある 2 つの前面ロック・ラッチを押します。
    2. PCIe スイッチ・シャトルをシステム・シャトルに完全に押し込みます。
    3. 2 つのリリース・レバーを、所定の位置にロックされるまで回転させます。
      図 3. PCIe スイッチ・シャトルの取り付け
      PCIe switch shuttle installation

完了したら

部品交換を完了します。部品交換の完了を参照してください。
