Instalar o alternador do comutador PCIe

Siga as instruções nesta seção para instalar o alternador do comutador PCIe. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Luvas antiestáticas são recomendadas como precaução ao conectar cabos à placa de comutador PCIe.

Procedimento

  1. Alinhe o suporte do comutador PCIe com a abertura na parte frontal do suporte do sistema e deslize-o para dentro do suporte do sistema até que ele se encaixe no lugar na segunda posição de parada.

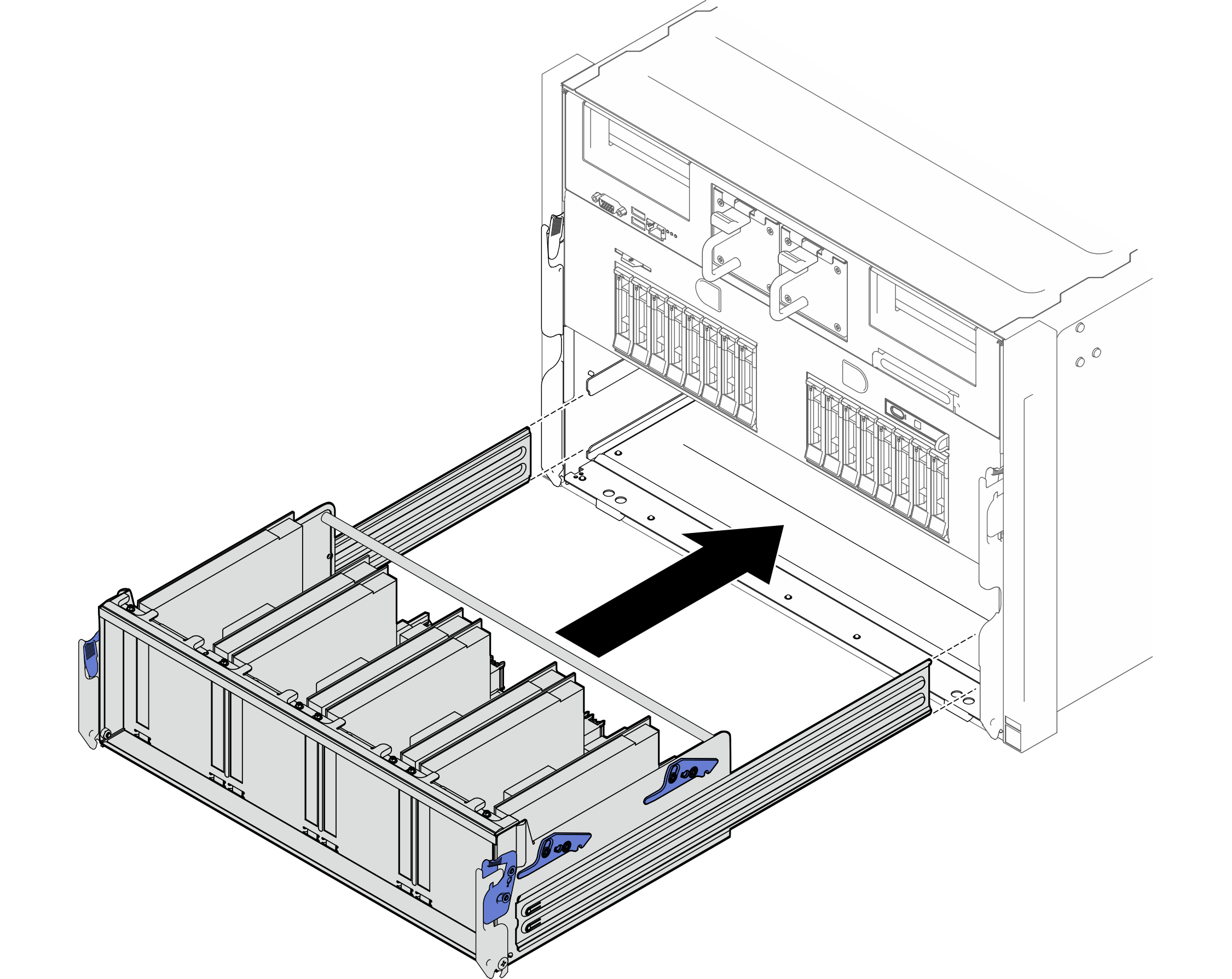

    Figura 1. Deslizando o suporte do comutador PCIe para a segunda posição de parada
    Sliding the PCIe switch shuttle to the second stop position
  2. Conecte os cabos à placa de comutador PCIe. Consulte abaixo mais informações.
  3. Deslize o suporte do comutador PCIe para a primeira posição de parada.
    1. Gire as duas alavancas de liberação até que estejam perpendiculares ao alternador do comutador PCIe.
    2. Pressione as duas travas de bloqueio traseiro nos dois lados do suporte do comutador PCIe.
    3. Deslize o suporte do comutador PCIe no suporte do sistema até que ele pare na primeira posição de parada.
      Figura 2. Deslizando o suporte do comutador PCIe para a primeira posição de parada
      Sliding the PCIe switch shuttle to the first stop position
  4. Empurre o suporte do comutador PCIe totalmente para dentro do suporte do sistema.
    1. Pressione as duas travas de bloqueio frontais nos dois lados do suporte do comutador PCIe.
    2. Empurre o suporte do comutador PCIe totalmente para dentro do suporte do sistema.
    3. Gire as duas alavancas de liberação até que se travem no lugar.
      Figura 3. Instalação do alternador do comutador PCIe
      PCIe switch shuttle installation

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
