Remover o alternador do comutador PCIe

Siga as instruções nesta seção para remover o alternador de comutador PCIe. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Puxe o suporte do comutador PCIe para a primeira posição de parada.
   1. Pressione as duas travas de liberação azuis.
   2. Gire as duas alavancas de liberação até que estejam perpendiculares ao alternador do comutador PCIe.
   3. Puxe o suporte do comutador PCIe para frente para a primeira posição de parada.
      Figura 1. Puxando o suporte do comutador PCIe para a primeira posição de parada


2. Puxe o suporte do comutador PCIe para a segunda posição de parada.
   1. Pressione as duas travas de bloqueio frontais nos dois lados do suporte do comutador PCIe.
   2. Puxe o suporte do comutador PCIe para frente para a segunda posição de parada.
      Importante

      Empurre as duas alavancas de liberação para trás até que elas travem no lugar depois de remover o alternador do comutador PCIe para evitar danos.

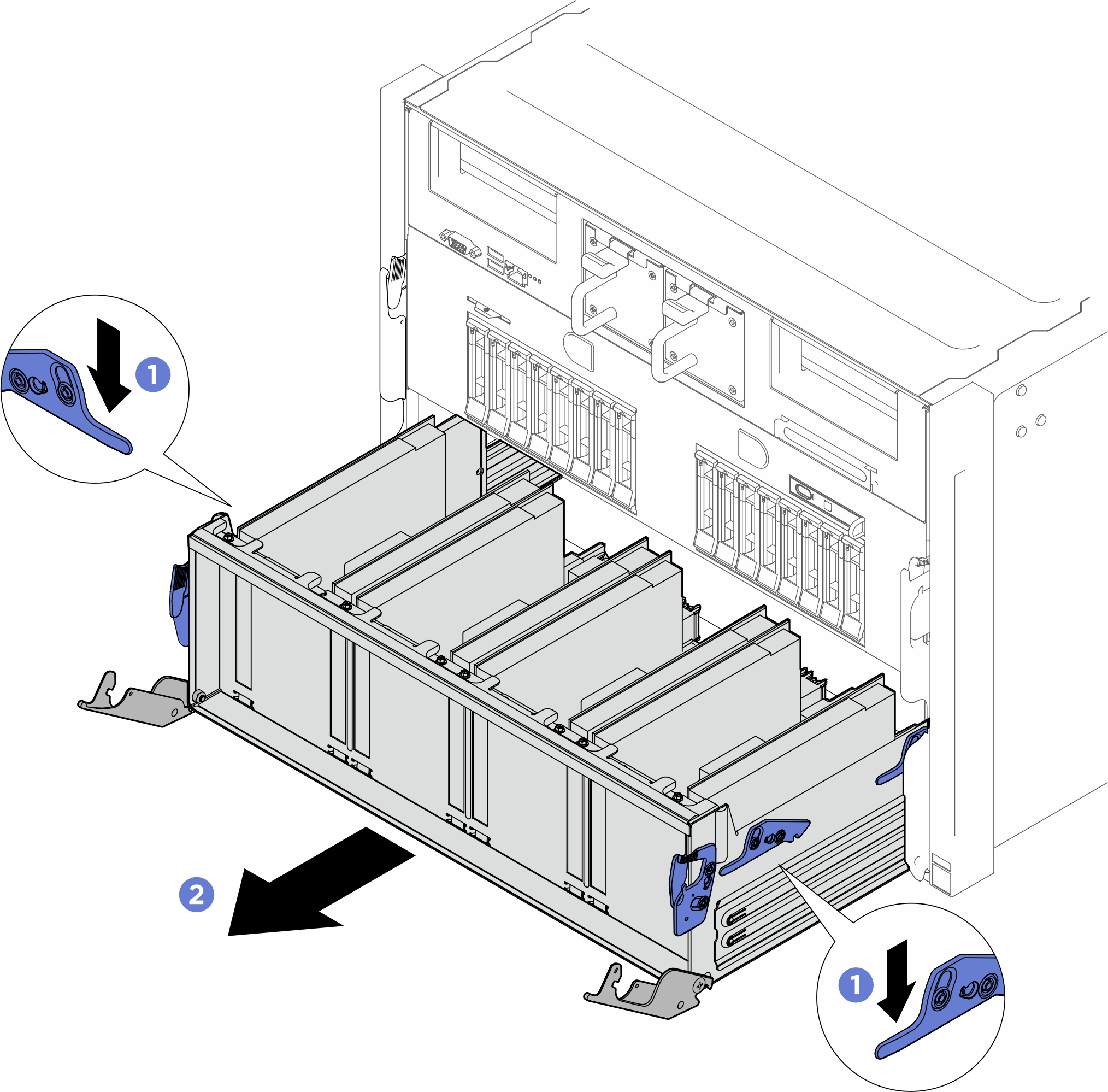

      Figura 2. Puxando o suporte do comutador PCIe para a segunda posição de parada


3. Desconecte os cabos da placa de comutador PCIe.
4. Remova o alternador do comutador PCIe.
   1. Pressione as duas travas de bloqueio traseiro nos dois lados do suporte do comutador PCIe.
   2. Deslize o suporte do comutador PCIe totalmente para frente e remova-o do suporte do sistema.
      Figura 3. Remoção do alternador do comutador PCIe
