ถอดชัตเทิลสวิตช์ PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดชัตเทิลสวิตช์ PCIe ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. ดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก
   1. กดสลักปลดสีฟ้าสองตัว
   2. หมุนคันปลดทั้งสองอันจนกระทั่งตั้งฉากกับชัตเทิลสวิตช์ PCIe
   3. ดึงชัตเทิลสวิตช์ PCIe ไปข้างหน้าไปยังตำแหน่งหยุดแรก
      รูปที่ 1. การดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก


2. ดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดที่สอง
   1. กดสลักล็อคด้านหน้าสองตัวที่อยู่ทั้งสองด้านของชัตเทิลสวิตช์ PCIe
   2. ดึงชัตเทิลสวิตช์ PCIe ไปข้างหน้าไปยังตำแหน่งหยุดที่สอง
      สำคัญ

      ดันคันปลดล็อคสองตัวกลับเข้าไปจนกว่าจะล็อคเข้าที่หลังจากดึงชัตเทิลสวิตช์ PCIe ออกเพื่อหลีกเลี่ยงความเสียหาย

      รูปที่ 2. การดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดที่สอง


3. ถอดสายออกจากแผงสวิตช์ PCIe
4. ถอดชัตเทิลสวิตช์ PCIe
   1. กดสลักล็อคด้านหลังสองตัวที่อยู่ทั้งสองด้านของชัตเทิลสวิตช์ PCIe
   2. เลื่อนชัตเทิลสวิตช์ PCIe ไปข้างหน้าจนสุด และถอดออกจากชัตเทิลระบบ

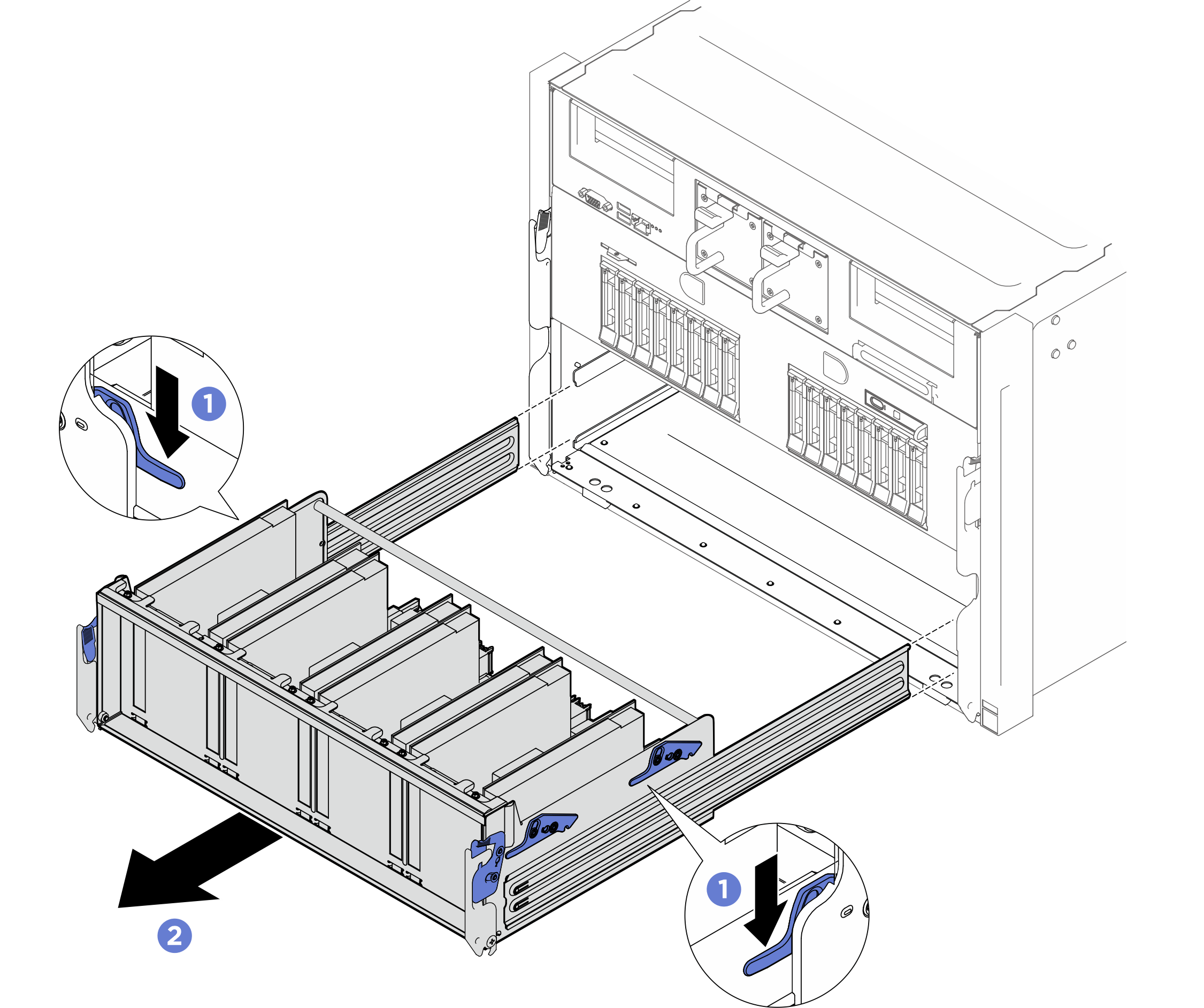

      รูปที่ 3. การถอดชัตเทิลสวิตช์ PCIe
