PCIe-Switch-Shuttle entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um das PCIe-Switch-Shuttle zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
  • Antistatische Handschuhe werden als Vorsichtsmaßnahme empfohlen, wenn Sie Kabel von der PCIe-Switch-Platine abziehen.

Vorgehensweise

  1. Ziehen Sie den PCIe-Switch-Shuttle bis zum ersten Anschlag.
    1. Drücken Sie auf die zwei blauen Entriegelungshebel.
    2. Drehen Sie die beiden Entriegelungshebel, bis sie senkrecht zum PCIe-Switch-Shuttle stehen.
    3. Ziehen Sie den PCIe-Switch-Shuttle nach vorne bis zum ersten Anschlag.
      Abbildung 1. Ziehen des PCIe-Switch-Shuttles bis zum ersten Anschlag
      Pulling the PCIe switch shuttle to the first stop position
  2. Ziehen Sie das PCIe-Switch-Shuttle bis zum zweiten Anschlag.
    1. Drücken Sie die beiden vorderen Verriegelungshebel auf beiden Seiten des PCIe-Switch-Shuttles.
    2. Ziehen Sie das PCIe-Switch-Shuttle nach vorne bis zum zweiten Anschlag.
      Wichtig
      Drücken Sie die zwei Lösehebel nach dem Herausziehen des PCIe-Switch-Shuttle nach hinten, bis sie einrasten, um Beschädigungen zu vermeiden.

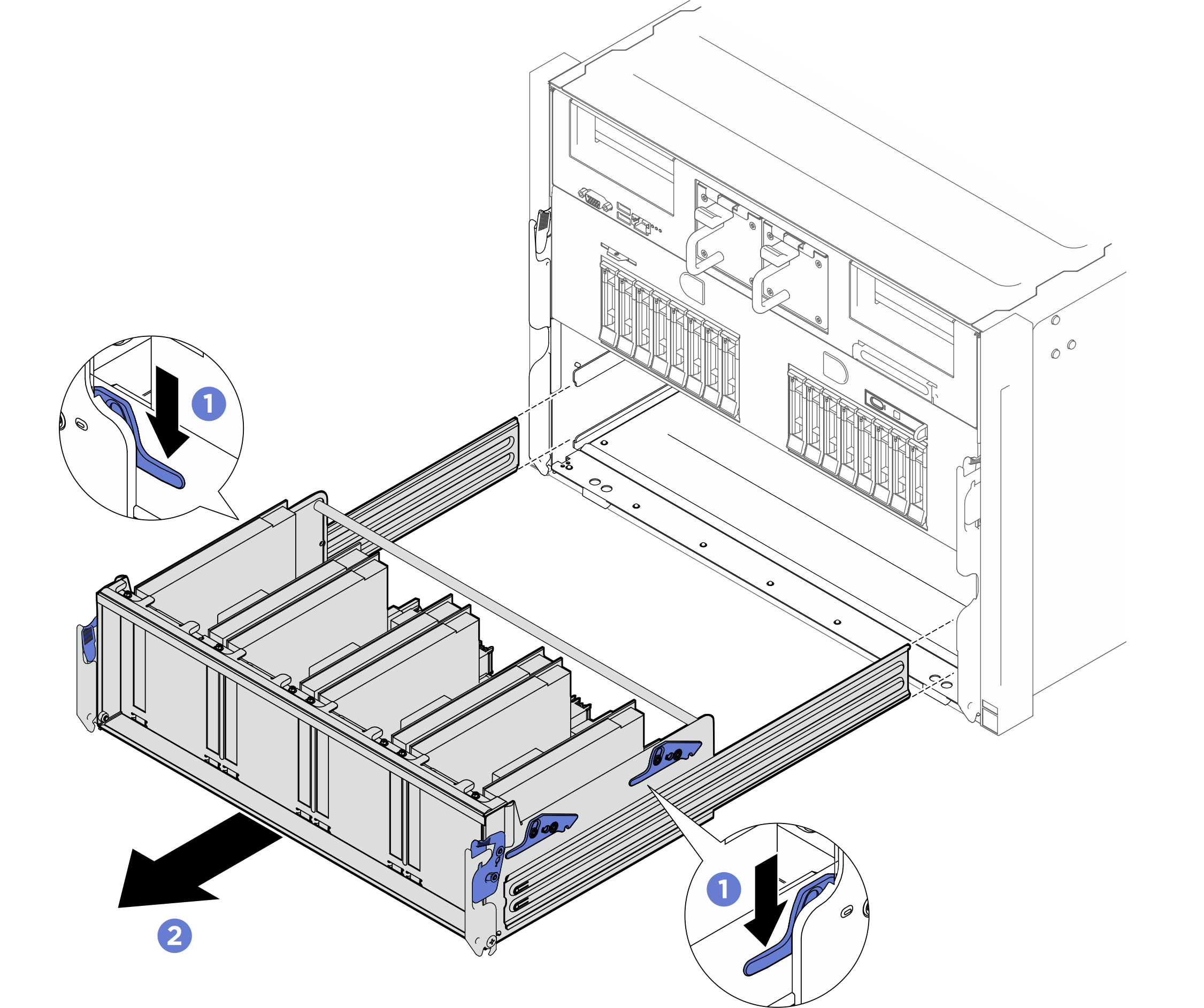

      Abbildung 2. Ziehen des PCIe-Switch-Shuttles bis zum zweiten Anschlag
      Pulling the PCIe switch shuttle to the second stop position
  3. Ziehen Sie die Kabel von der PCIe-Switch-Platine ab.
  4. Entfernen Sie das PCIe-Switch-Shuttle.
    1. Drücken Sie die beiden hinteren Verriegelungshebel auf beiden Seiten des PCIe-Switch-Shuttles.
    2. Schieben Sie das PCIe-Switch-Shuttle vollständig nach vorne und entfernen Sie es aus dem System-Shuttle.
      Abbildung 3. Entfernen des PCIe-Switch-Shuttles
      PCIe switch shuttle removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
