Retrait de la navette de commutation PCIe

Suivez les instructions de la présente section pour retirer la navette de commutation PCIe. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Tirez la navette de commutation PCIe afin de la positionner à sa première position d’arrêt.
   1. Appuyez sur les deux loquets de déblocage bleus.
   2. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils soient perpendiculaires à la navette de commutation PCIe.
   3. Tirez la navette de commutation PCIe vers l’avant afin de la positionner à sa première position d’arrêt.

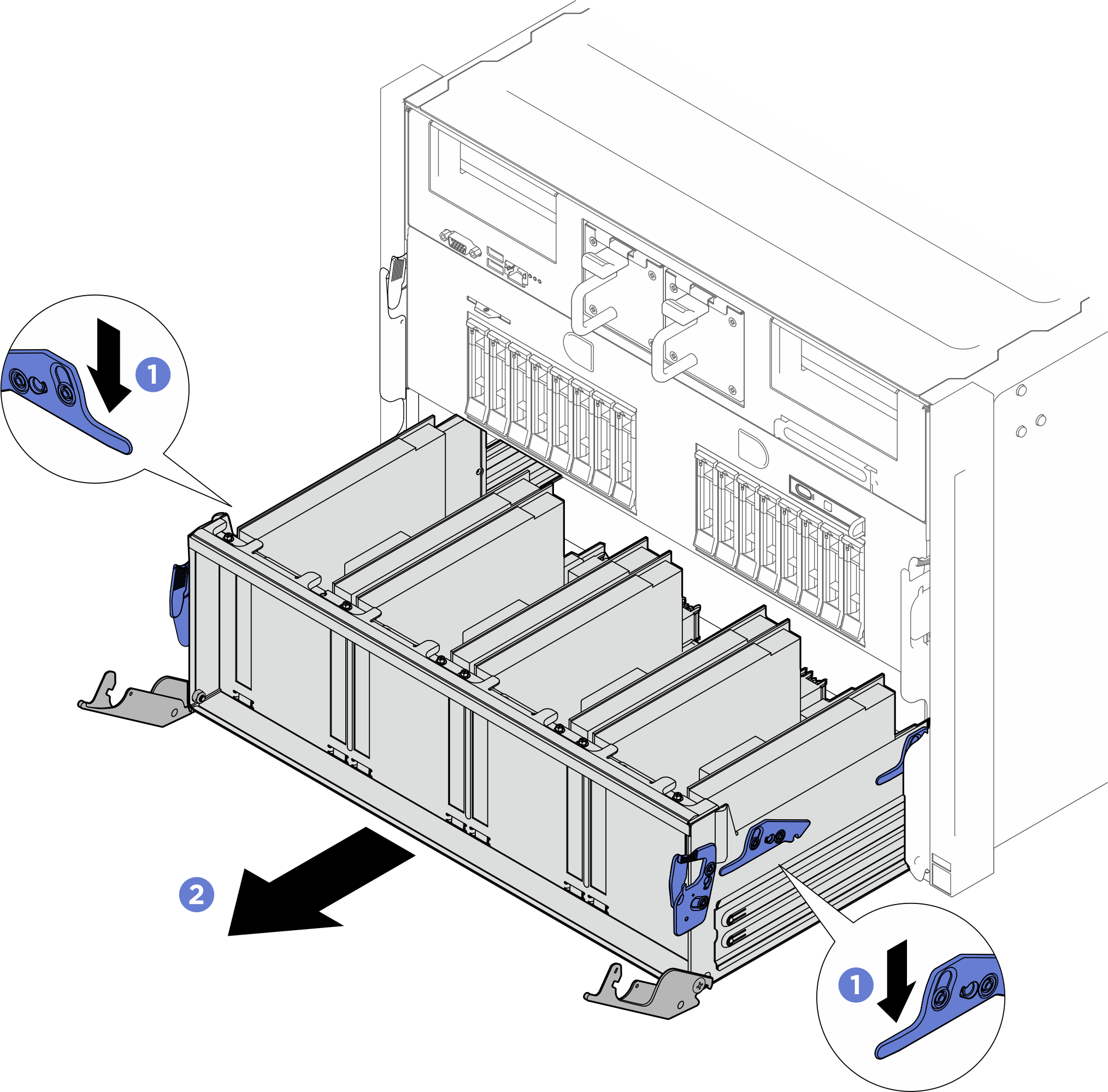

      Figure 1. Déplacement (en tirant) de la navette de commutation PCIe jusqu’à la première position d’arrêt


2. Tirez la navette de commutation PCIe jusqu’à la seconde position d’arrêt.
   1. Appuyez sur les deux loquets de verrouillage avant de chaque côté de la navette de commutation PCIe.
   2. Tirez la navette de commutation PCIe vers l’avant, jusqu’à la seconde position d’arrêt.
      Important

      Poussez les deux leviers de dégagement jusqu’à ce qu’ils se verrouillent, après avoir sorti la navette de commutation PCIe pour éviter tout dégât.

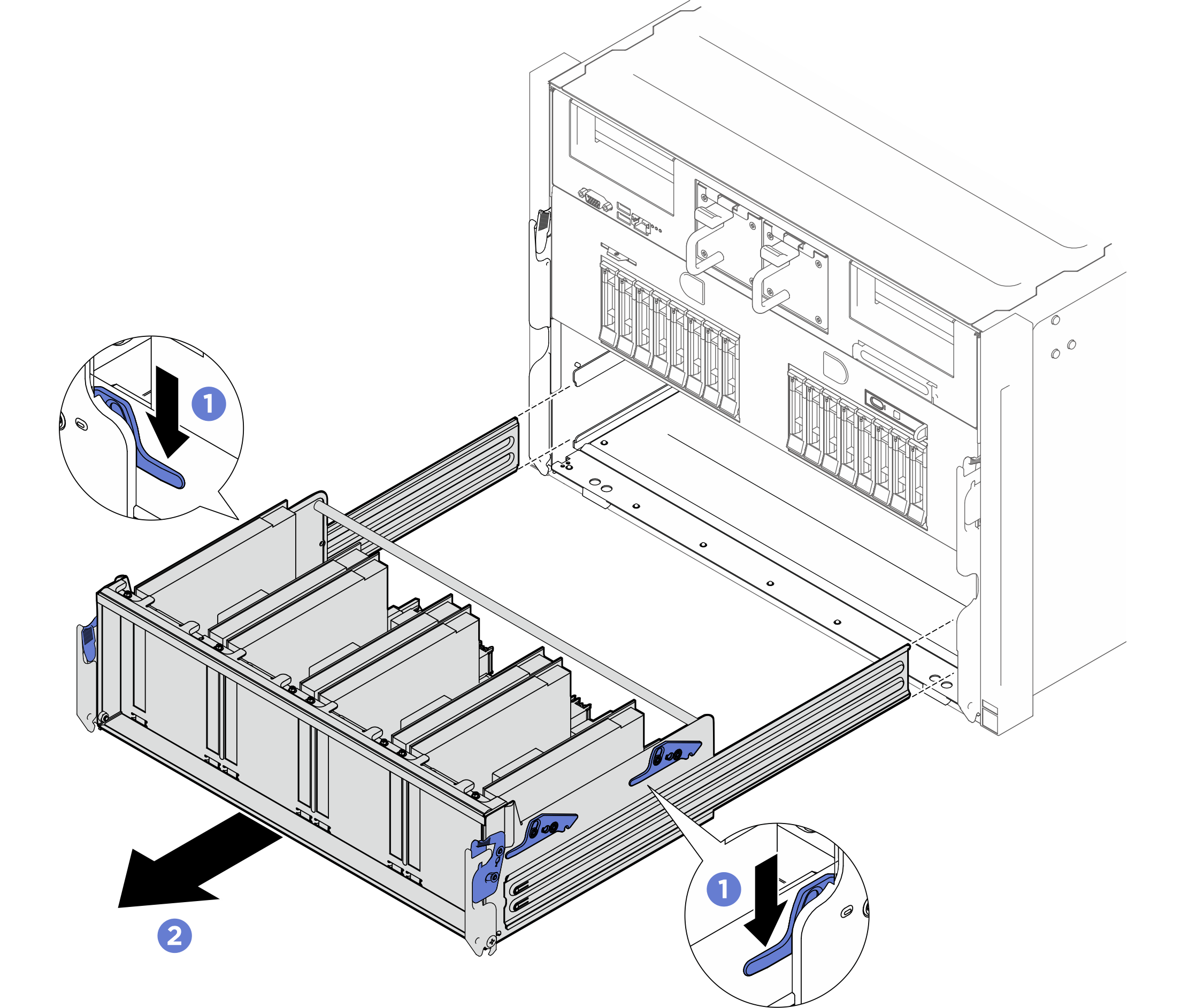

      Figure 2. Déplacement (en tirant) de la navette de commutation PCIe jusqu’à la seconde position d’arrêt


3. Débranchez les câbles du tableau de commutation PCIe.
4. Retirez la navette de commutation PCIe.
   1. Appuyez sur les deux loquets de verrouillage arrière de chaque côté de la navette de commutation PCIe.
   2. Faites coulisser complètement la navette de commutation PCIe vers l’avant, puis retirez-la de la navette système.
      Figure 3. Retrait de la navette de commutation PCIe
