Retrait du tableau de commutation PCIe

Suivez les instructions de la présente section pour retirer le tableau de commutation PCIe. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez la navette de commutation PCIe. Voir Retrait de la navette de commutation PCIe.
   2. Retirez tous les adaptateurs PCIe inférieurs. Voir Retrait d’un adaptateur PCIe inférieur.
   3. Retirez tous les dissipateurs thermiques du tableau de commutation PCIe. Pour plus d'informations, voir Retrait d’un dissipateur thermique de tableau de commutation PCIe.
2. Desserrez les six vis présentes sur le tableau de commutation PCIe ; sortez ensuite le tableau de commutation PCIe de la navette de commutation PCIe.

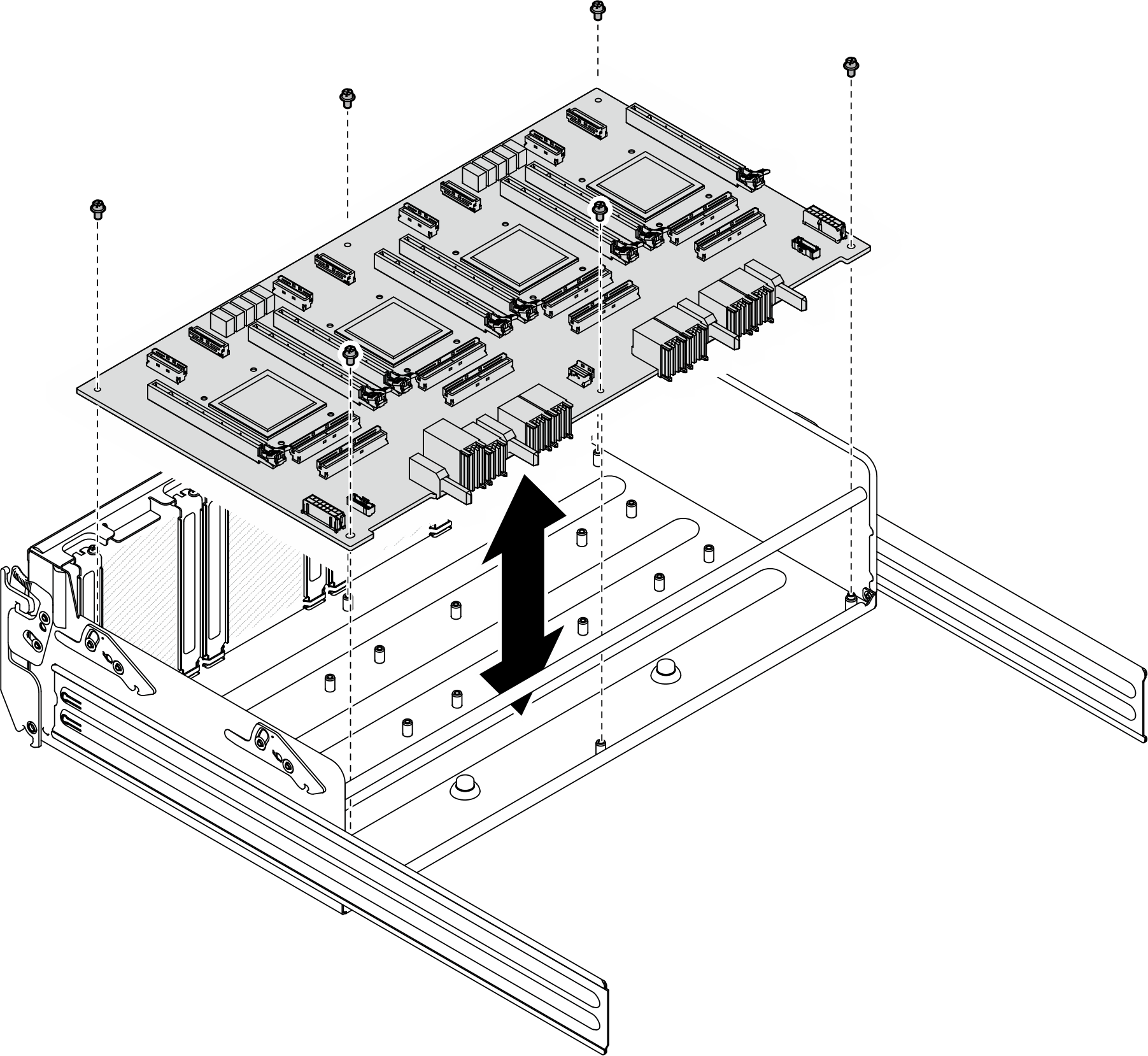

   Figure 1. Retrait du tableau de commutation PCIe
