Retrait d’un dissipateur thermique de tableau de commutation PCIe

Suivez les instructions de la présente section pour retirer un dissipateur thermique de tableau de commutation PCIe. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez la navette de commutation PCIe. Voir Retrait de la navette de commutation PCIe.
   2. Retirez tous les adaptateurs PCIe inférieurs. Voir Retrait d’un adaptateur PCIe inférieur.
2. Retirez le dissipateur thermique du tableau de commutation PCIe.
   1. Desserrez complètement toutes les vis du dissipateur thermique selon un schéma diagonal.
   2. Soulevez avec précaution le dissipateur thermique du tableau de commutation PCIe.
      Remarque

      Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. Pour référence, le couple requis pour desserrer ou serrer complètement les vis est de 0,9 newton-mètre, 8 pouces-livres.

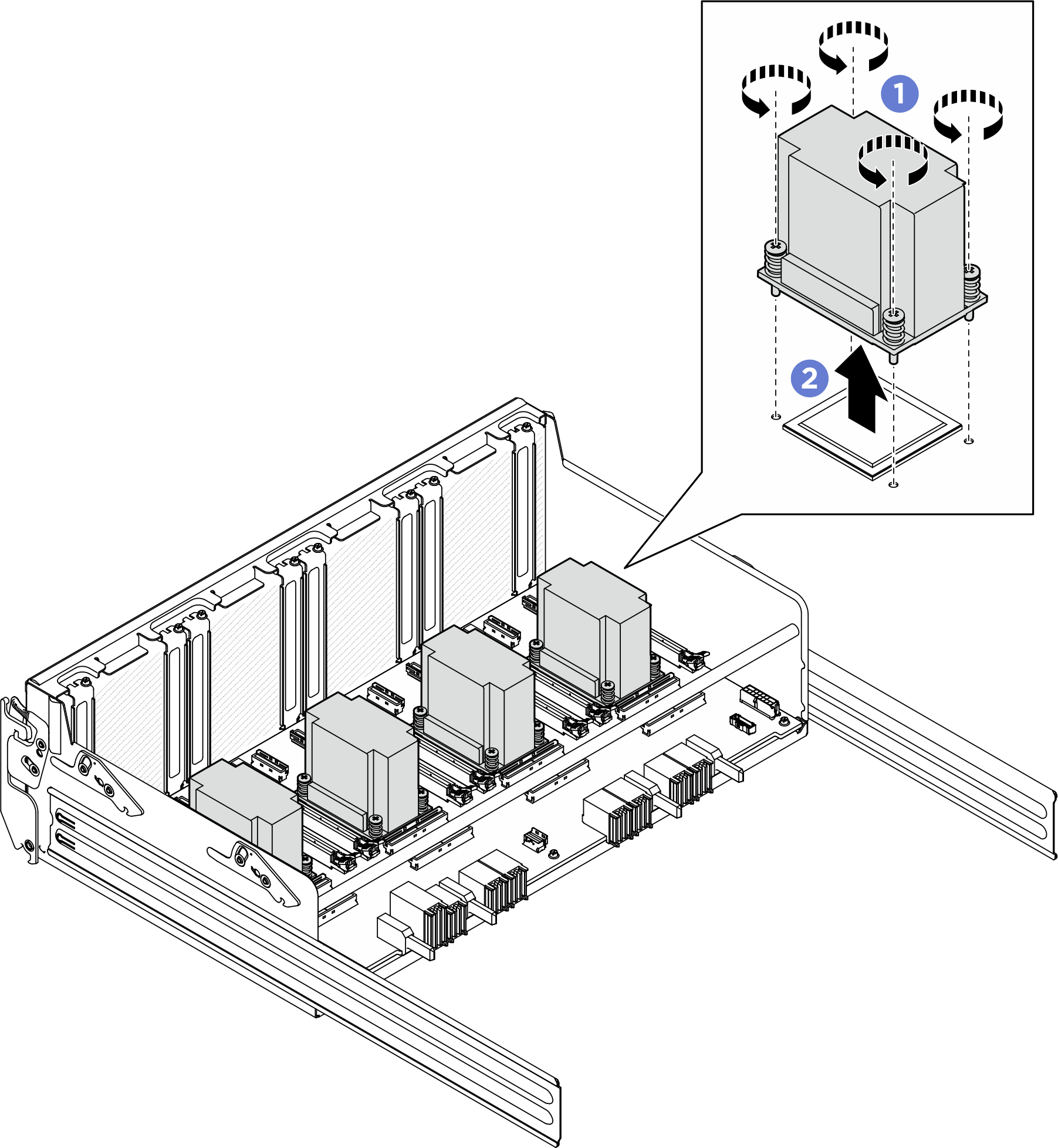

      Figure 1. Retrait du dissipateur thermique du tableau de commutation PCIe


3. Avec un tampon de nettoyage imbibé d’alcool, nettoyez la pâte thermoconductrice des composants suivants :
   • Dissipateur de chaleur sur le tableau de commutation PCIe
   • Partie inférieure du dissipateur thermique du tableau de commutation PCIe
