PCIe-Switch-Platinenkühlkörper entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen PCIe-Switch-Platinenkühlkörper zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
Anmerkung
Stellen Sie sicher, dass Sie ein alkoholhaltiges Reinigungstuch haben, um Wärmeleitpaste abzuwischen.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie das PCIe-Switch-Shuttle. Siehe PCIe-Switch-Shuttle entfernen.
    2. Entfernen Sie alle unteren PCIe-Adapter. Siehe Entfernen eines unteren PCIe-Adapters.
  2. Entfernen Sie den Kühlkörper der PCIe-Switch-Platine.
    1. Lösen Sie alle Schrauben am Kühlkörper in einem diagonalen Muster vollständig.
    2. Heben Sie den Kühlkörper vorsichtig von der PCIe-Switch-Platine ab.
      Anmerkung
      Lösen oder befestigen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Das Drehmoment zum vollständigen Lösen oder Anziehen der Schrauben beträgt 0,9 Newtonmeter bzw. 8 Poundforce Inch.

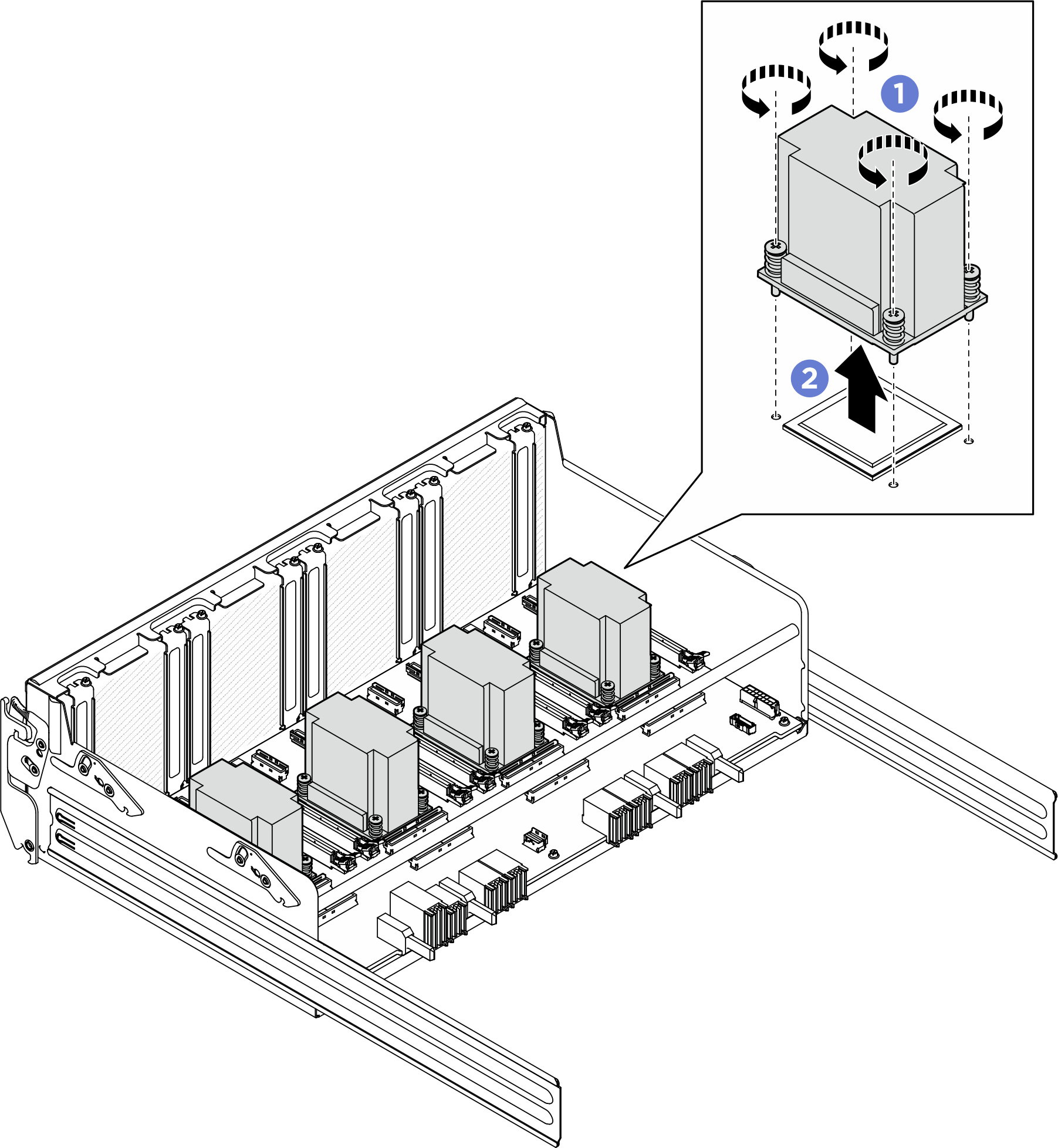

      Abbildung 1. Entfernen des Kühlkörpers der PCIe-Switch-Platine
      PCIe switch board heat sink removal
  3. Wischen Sie die verbleibende Wärmeleitpaste mit einem alkoholhaltigen Reinigungstuch von den folgenden Komponenten ab:
    • Heatspreader auf der PCIe-Switch-Platine
    • Unterseite des Kühlkörpers der PCIe-Switch-Platine

Nach dieser Aufgabe

  1. Wenn Sie einen Kühlkörper der PCIe-Switch-Platine austauschen, installieren Sie einen neuen. (siehe PCIe-Switch-Platinenkühlkörper installieren).
  2. Wenn Sie die PCIe-Switch-Platine austauschen, entfernen Sie diese. Siehe PCIe-Switch-Platine entfernen.
  3. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
