Entfernen eines unteren PCIe-Adapters

Befolgen Sie die Anweisungen in diesem Abschnitt, um einen unteren PCIe-Adapter zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
Anmerkung
Der PCIe-Adapter sieht möglicherweise anders aus als in der Darstellung.

Vorgehensweise

  1. Ziehen Sie den PCIe-Switch-Shuttle bis zum ersten Anschlag.
    1. Drücken Sie auf die zwei blauen Entriegelungshebel.
    2. Drehen Sie die beiden Entriegelungshebel, bis sie senkrecht zum PCIe-Switch-Shuttle stehen.
    3. Ziehen Sie den PCIe-Switch-Shuttle nach vorne bis zum ersten Anschlag.
      Abbildung 1. Ziehen des PCIe-Switch-Shuttles bis zum ersten Anschlag
      Pulling the PCIe switch shuttle to the first stop position
  2. Ziehen Sie das PCIe-Switch-Shuttle bis zum zweiten Anschlag.
    1. Drücken Sie die beiden vorderen Verriegelungshebel auf beiden Seiten des PCIe-Switch-Shuttles.
    2. Ziehen Sie das PCIe-Switch-Shuttle nach vorne bis zum zweiten Anschlag.
      Wichtig
      Drücken Sie die zwei Lösehebel nach dem Herausziehen des PCIe-Switch-Shuttle nach hinten, bis sie einrasten, um Beschädigungen zu vermeiden.

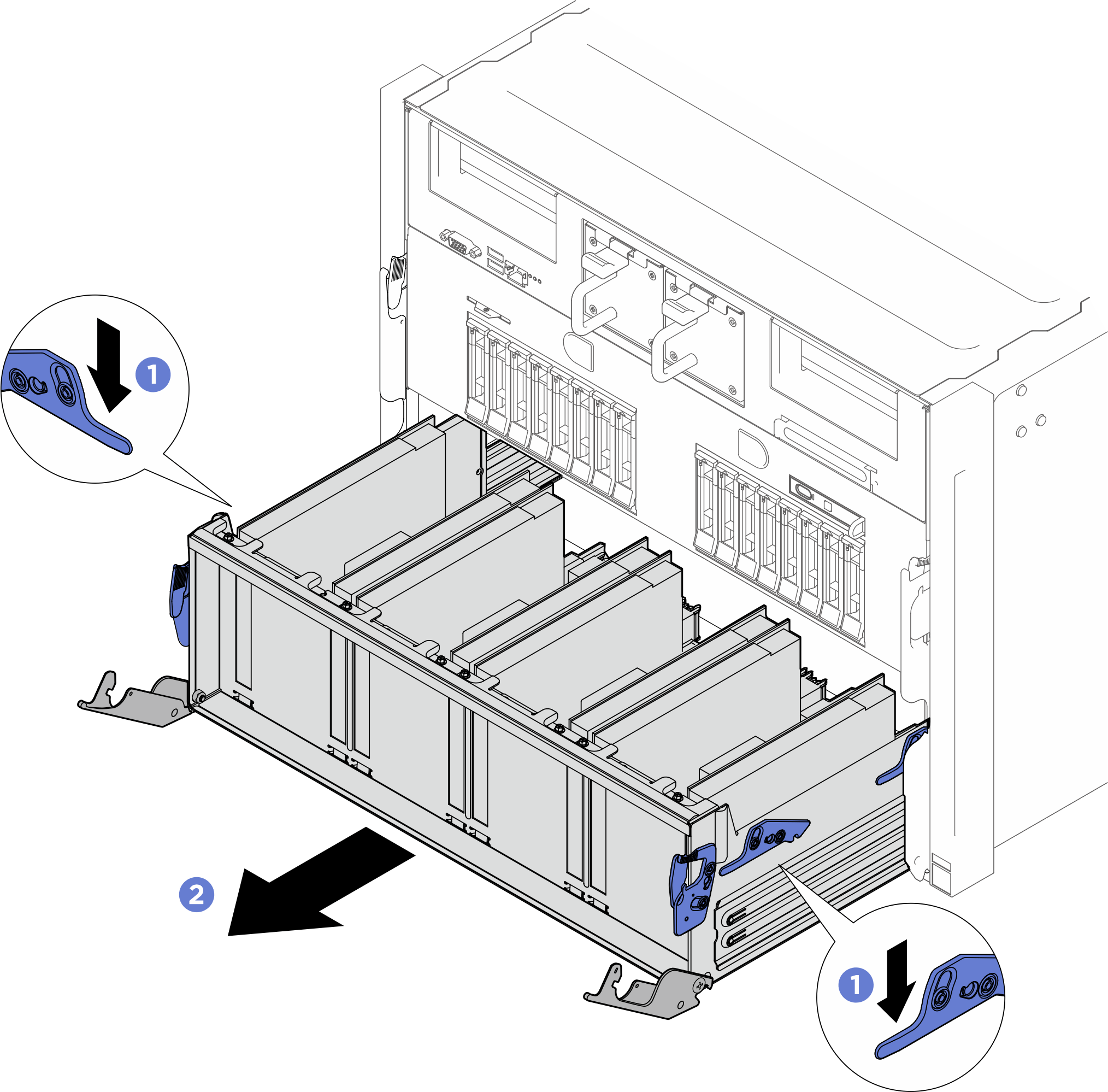

      Abbildung 2. Ziehen des PCIe-Switch-Shuttles bis zum zweiten Anschlag
      Pulling the PCIe switch shuttle to the second stop position
  3. Lösen Sie die Schraube, mit der der PCIe-Adapter am PCIe-Switch-Shuttle befestigt ist. Heben Sie dann den PCIe-Adapter aus dem PCIe-Steckplatz.
    Abbildung 3. Entfernen eines unteren PCIe-Adapters
    Lower PCIe adapter removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
