Unteren PCIe-Adapter installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen unteren PCIe-Adapter zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Anmerkung
Der PCIe-Adapter sieht möglicherweise anders aus als in der Darstellung.

Vorgehensweise

  1. Richten Sie den PCIe-Adapter am PCIe-Steckplatz auf der PCIe-Switch-Platine aus. Drücken Sie dann den PCIe-Adapter in den Steckplatz, bis er richtig eingesetzt ist.
  2. Ziehen Sie die Schraube fest, um den PCIe-Adapter zu befestigen.

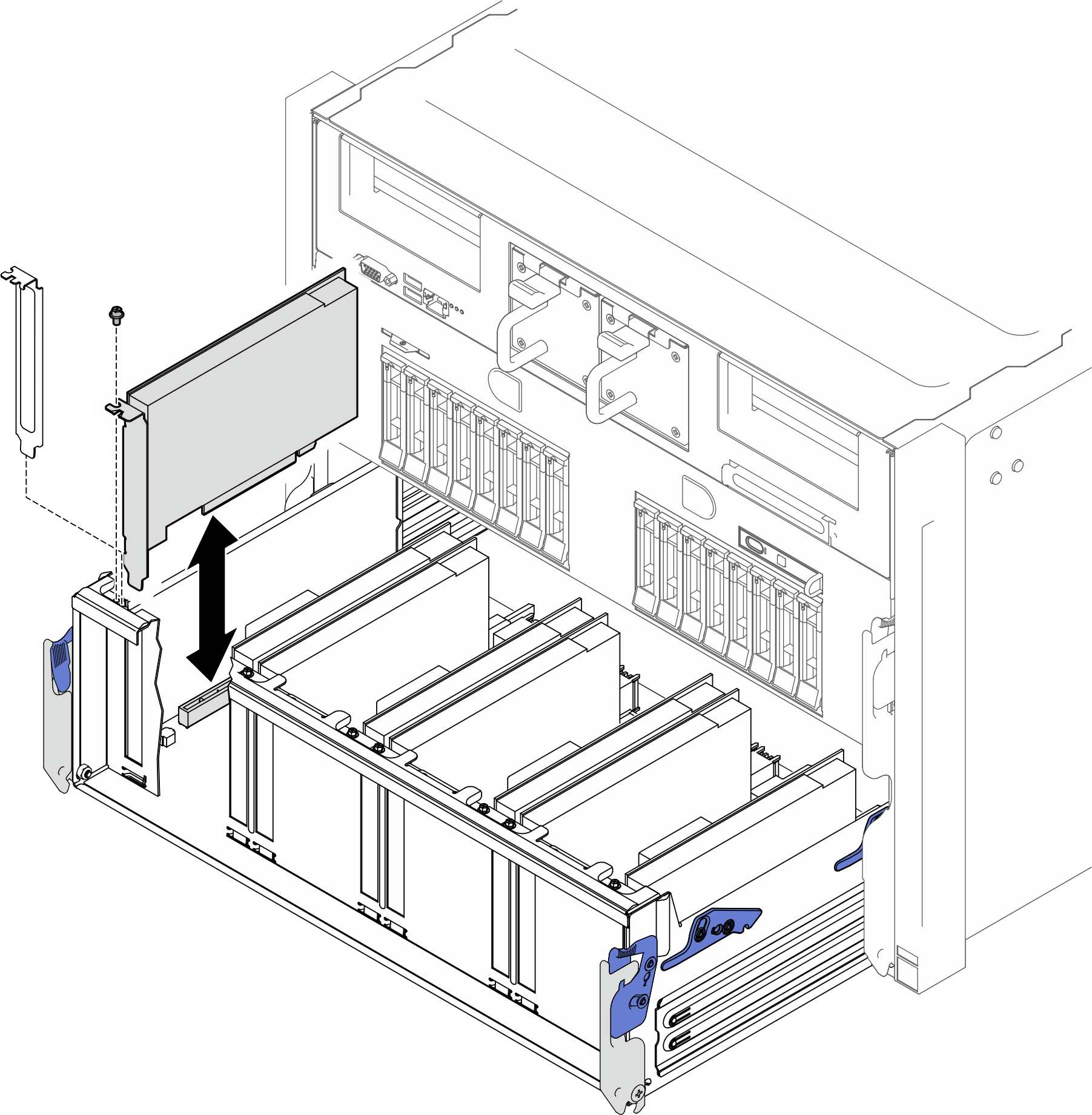

    Abbildung 1. Installation eines unteren PCIe-Adapters
    Lower PCIe adapter installation
  3. Schieben Sie das PCIe-Switch-Shuttle bis zum ersten Anschlag.
    1. Drehen Sie die beiden Entriegelungshebel, bis sie senkrecht zum PCIe-Switch-Shuttle stehen.
    2. Drücken Sie die beiden hinteren Verriegelungshebel auf beiden Seiten des PCIe-Switch-Shuttles.
    3. Schieben Sie das PCIe-Switch-Shuttle in das System-Shuttle, bis es am ersten Anschlag zum Stillstand kommt.
      Abbildung 2. Schieben des PCIe-Switch-Shuttles bis zum ersten Anschlag
      Sliding the PCIe switch shuttle to the first stop position
  4. Schieben Sie das PCIe-Switch-Shuttle vollständig in das System-Shuttle.
    1. Drücken Sie die beiden vorderen Verriegelungshebel auf beiden Seiten des PCIe-Switch-Shuttles.
    2. Schieben Sie das PCIe-Switch-Shuttle vollständig in das System-Shuttle.
    3. Drehen Sie die zwei Lösehebel, bis sie einrasten.
      Abbildung 3. Installation des PCIe-Switch-Shuttles
      PCIe switch shuttle installation

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Siehe Austausch von Komponenten abschließen.)
