Instalar um adaptador PCIe inferior

Siga as instruções nesta seção para instalar um adaptador PCIe inferior. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Alinhe o adaptador PCIe com o slot PCIe na placa de comutador PCIe; em seguida, pressione o adaptador PCIe no slot até que ele esteja completamente encaixado.
2. Aperte o parafuso para prender o adaptador PCIe.

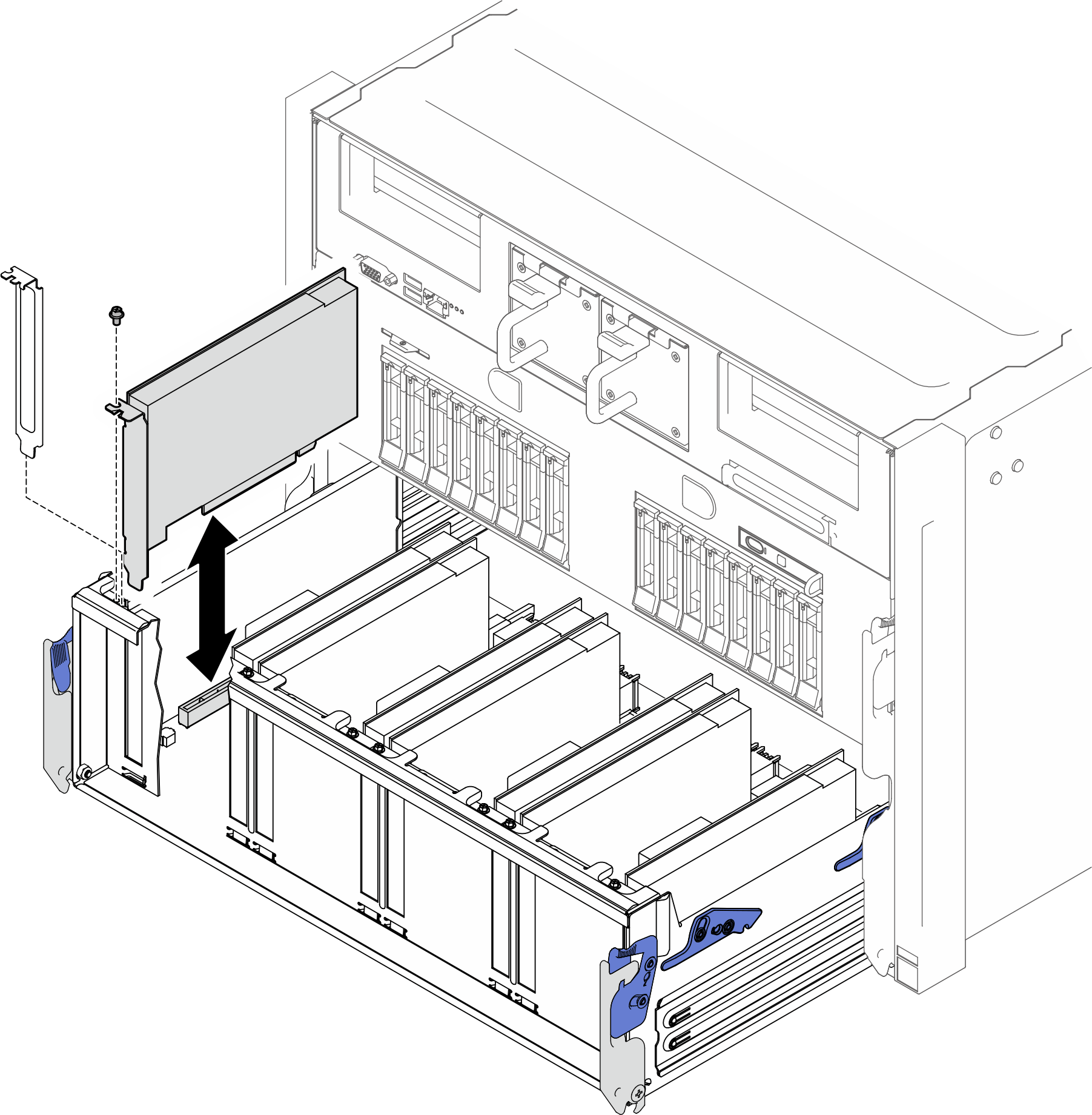

   Figura 1. Instalação do adaptador PCIe inferior


3. Deslize o suporte do comutador PCIe para a primeira posição de parada.
   1. Gire as duas alavancas de liberação até que estejam perpendiculares ao alternador do comutador PCIe.
   2. Pressione as duas travas de bloqueio traseiro nos dois lados do suporte do comutador PCIe.
   3. Deslize o suporte do comutador PCIe no suporte do sistema até que ele pare na primeira posição de parada.

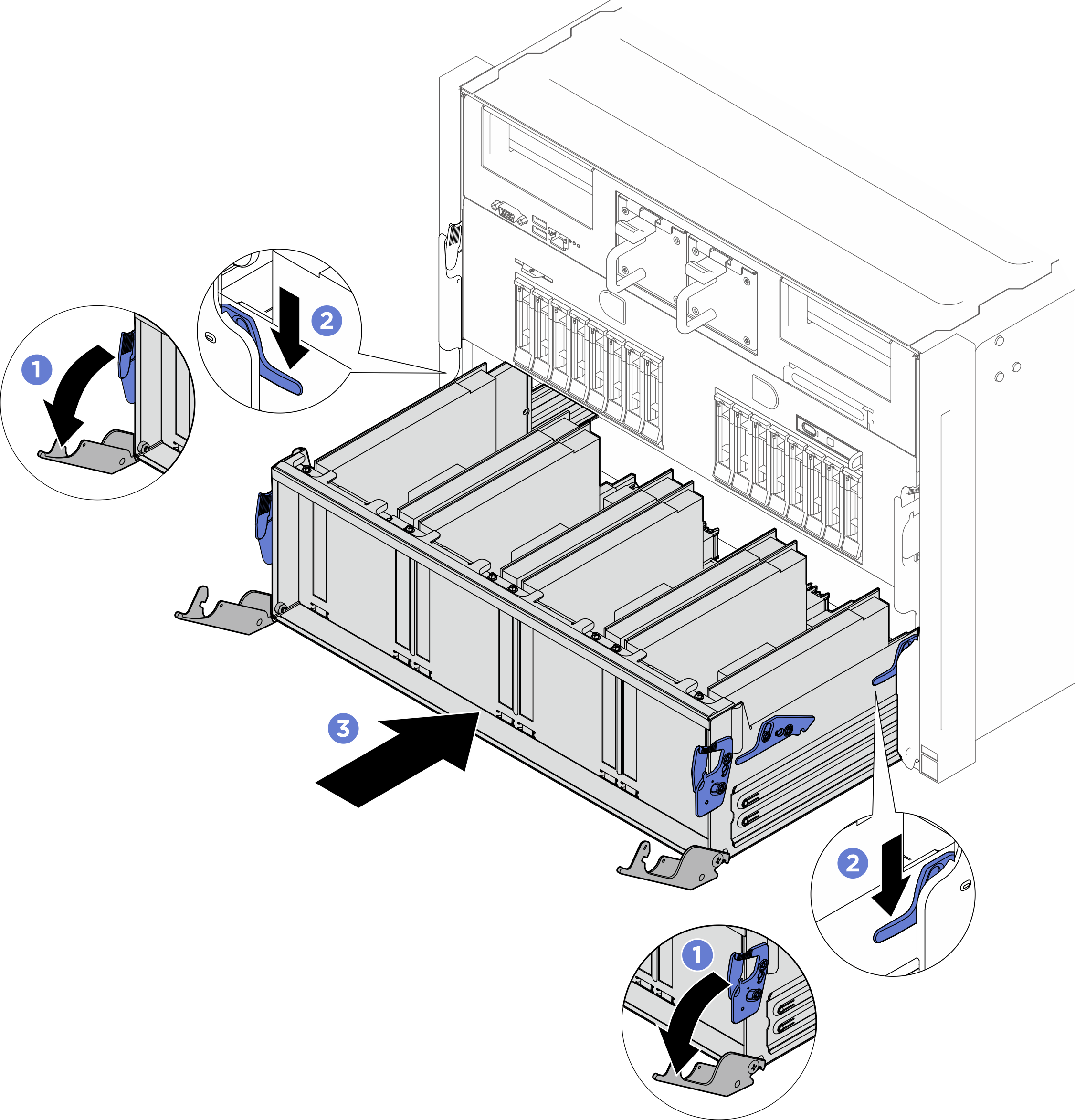

      Figura 2. Deslizando o suporte do comutador PCIe para a primeira posição de parada


4. Empurre o suporte do comutador PCIe totalmente para dentro do suporte do sistema.
   1. Pressione as duas travas de bloqueio frontais nos dois lados do suporte do comutador PCIe.
   2. Empurre o suporte do comutador PCIe totalmente para dentro do suporte do sistema.
   3. Gire as duas alavancas de liberação até que se travem no lugar.

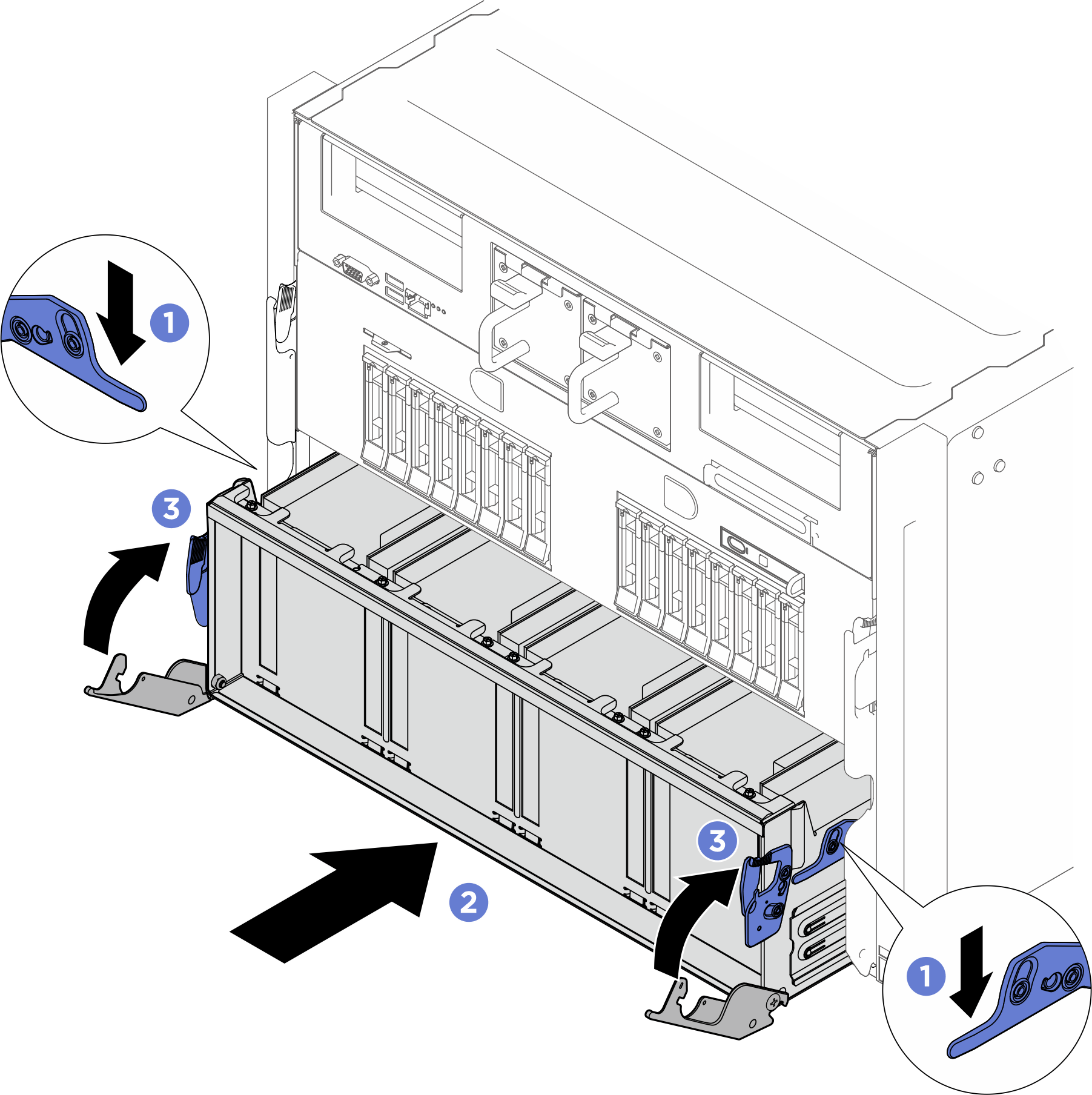

      Figura 3. Instalação do alternador do comutador PCIe
