安裝下層 PCIe 配接卡

請依照本節中的指示安裝下層 PCIe 配接卡。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
註
PCIe 配接卡看起來可能與圖例不同。

程序

  1. 將 PCIe 配接卡與 PCIe 交換器板上的 PCIe 插槽對準；然後，將 PCIe 配接卡壓入插槽，直到其完全就位。
  2. 鎖緊螺絲以固定 PCIe 配接卡。
    圖 1. 下層 PCIe 配接卡安裝
    Lower PCIe adapter installation
  3. 將 PCIe 交換器滑動箱滑至第一個停止位置。
    1. 轉動兩個鬆開拉桿，直到其與 PCIe 交換器滑動箱垂直。
    2. 按下 PCIe 交換器滑動箱兩側的兩個後鎖扣。
    3. 將 PCIe 交換器滑動箱滑入系統模組，直到停在第一個停止位置。

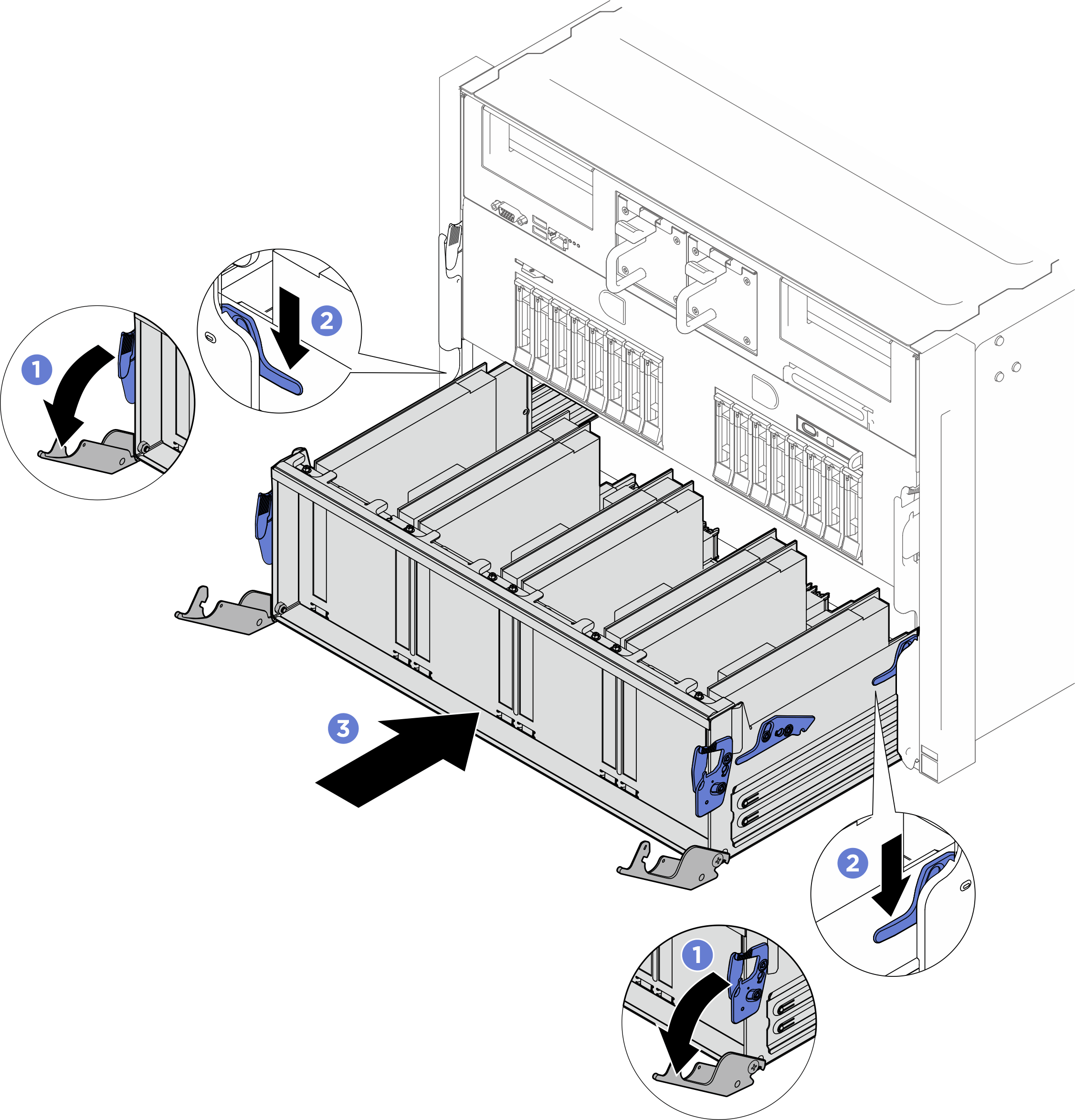

      圖 2. 將 PCIe 交換器滑動箱滑動到第一個停止位置
      Sliding the PCIe switch shuttle to the first stop position
  4. 將 PCIe 交換器滑動箱完全推入系統滑動箱中。
    1. 按下 PCIe 交換器滑動箱兩側前方的兩個鎖扣。
    2. 將 PCIe 交換器滑動箱完全推入系統滑動箱中。
    3. 轉動兩個鬆開拉桿直到其鎖入定位。
      圖 3. 安裝 PCIe 交換器滑動箱
      PCIe switch shuttle installation

在您完成之後

完成零件更換請參閱完成零件更換。
