Instalación de un adaptador PCIe inferior

Siga las instrucciones que aparecen en esta sección para instalar un adaptador PCIe inferior. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Nota

El aspecto del adaptador PCIe puede ser ligeramente diferente al de la ilustración.

Procedimiento

Alinee el adaptador PCIe con la ranura de PCIe en la placa del conmutador PCIe. Luego, presione el adaptador PCIe en la ranura hasta que esté bien colocado.
Apriete el tornillo para fijar el adaptador PCIe.
Figura 1. Instalación del adaptador PCIe inferior
Deslice la lanzadera del conmutador PCIe a la primera posición de parada.
1. Gire las dos palancas de liberación hasta que estén perpendiculares a la lanzadera del conmutador PCIe.
2. Presione los dos pestillos de bloqueo posteriores en ambos lados de la lanzadera del conmutador PCIe.
3. Deslice la lanzadera del conmutador PCIe hacia la lanzadera del sistema hasta que se detenga en la primera posición de parada.
  Figura 2. Deslizamiento de la lanzadera del conmutador PCIe a la primera posición de parada
Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
1. Presione los dos pestillos de bloqueo frontales en ambos lados de la lanzadera del conmutador PCIe.
2. Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
3. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.

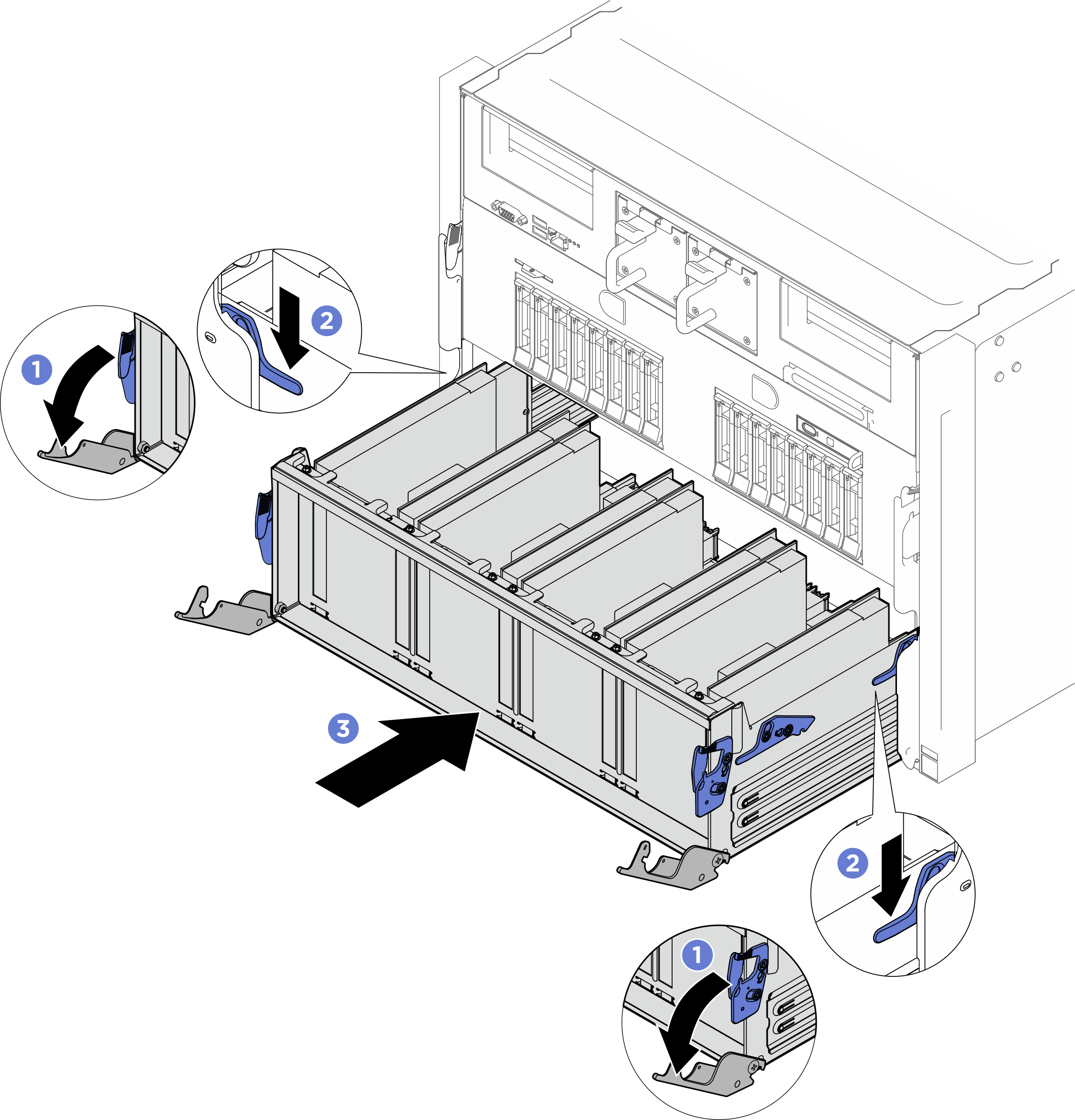

  Figura 3. Instalación de la lanzadera del conmutador PCIe

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
