Instalación de un adaptador PCIe superior
Siga las instrucciones que aparecen en esta sección para instalar un adaptador PCIe superior. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Nota
El aspecto del adaptador PCIe puede ser ligeramente diferente al de la ilustración.
Procedimiento

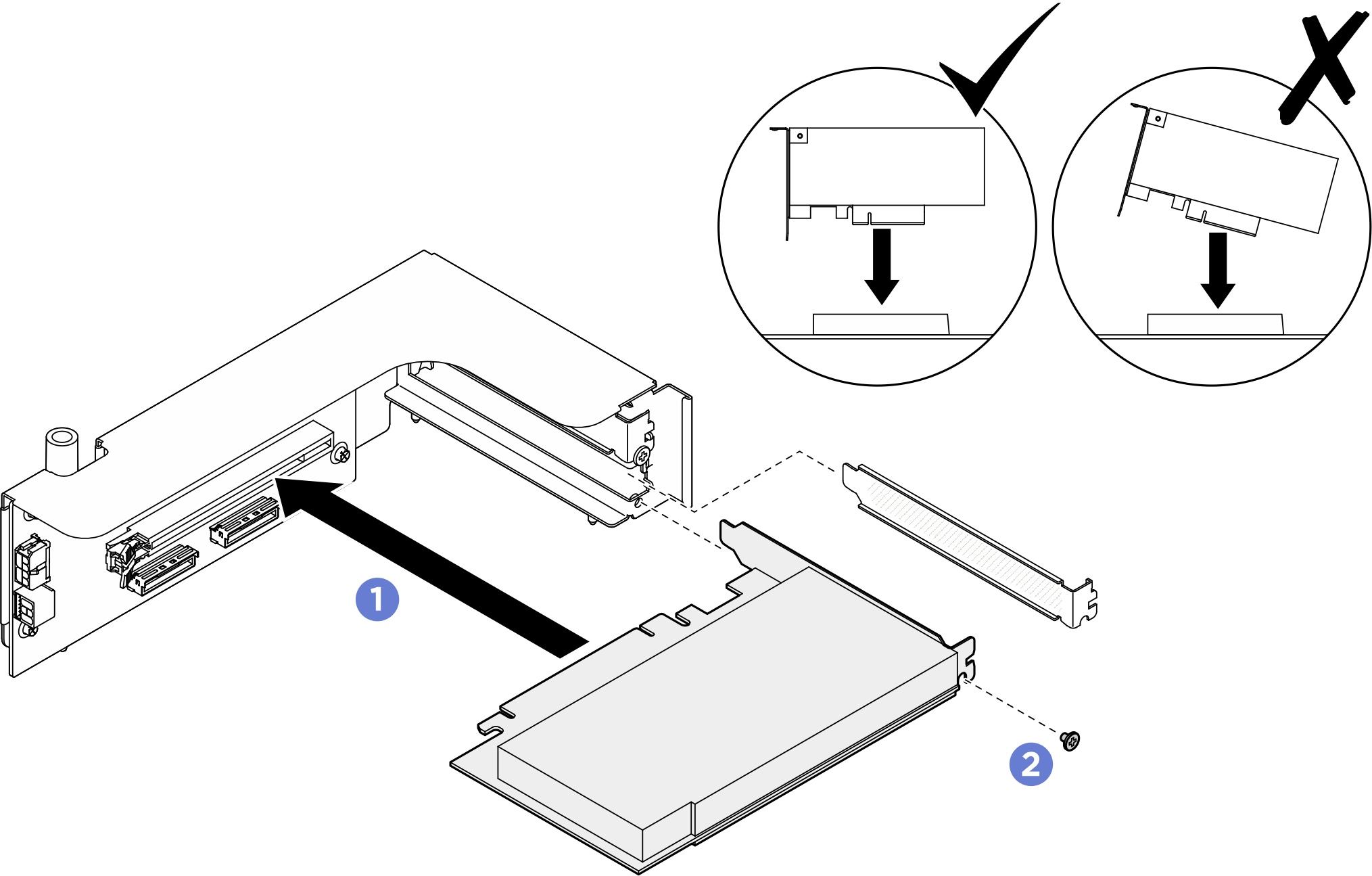

Inserte el adaptador PCIe en la tarjeta de expansión de PCIe.
Apriete el tornillo para fijar el adaptador PCIe.Figura 1. Instalación del adaptador PCIe superior
Después de finalizar
- (Únicamente ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter) Vuelva a instalar el deflector de aire de la expansión PCIe. Consulte Instalación de un deflector de aire de la expansión PCIe.
- Vuelva a instalar el conjunto de expansión de PCIe. Consulte Instalación de un conjunto de expansión de PCIe.
- Empuje la lanzadera del sistema completamente hacia el chasis.
- Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
- Deslice la lanzadera en el chasis.
Empuje la lanzadera completamente hacia el interior del chasis.
Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
Figura 2. Instalación de la lanzadera del sistema
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
