ติดตั้งอะแดปเตอร์ PCIe ด้านบน
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอะแดปเตอร์ PCIe ด้านบน ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
หมายเหตุ
อะแดปเตอร์ PCIe อาจแตกต่างจากภาพประกอบ
ขั้นตอน
ติดตั้งอะแดปเตอร์ PCIe ลงในตัวยก PCIe

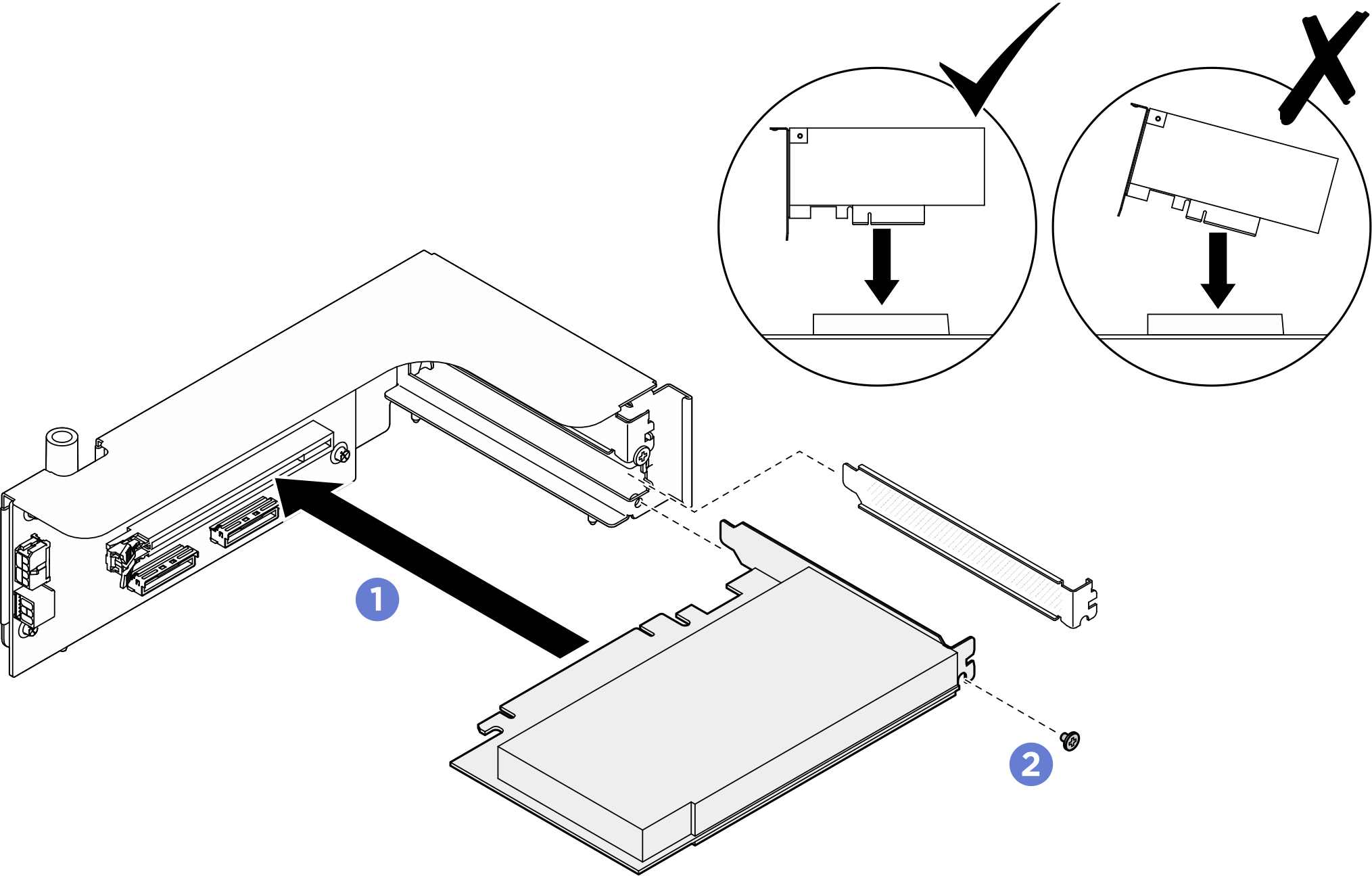

ขันสกรูเพื่อยึดอะแดปเตอร์ PCIeรูปที่ 1. การติดตั้งอะแดปเตอร์ PCIe ด้านบน
หลังจากดำเนินการเสร็จ
- (ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter เท่านั้น) ติดตั้งแผ่นกั้นลมตัวยก PCIe กลับเข้าที่ โปรดดู ติดตั้งแผ่นกั้นลมตัวยก PCIe
- ติดตั้งส่วนประกอบตัวยก PCIe กลับเข้าที่ ดูติดตั้งส่วนประกอบตัวยก PCIe
- ดันชัตเทิลระบบเข้าไปในตัวเครื่องจนสุด
- ยกสลักล็อคสองตัวที่อยู่ทั้งสองด้านของชัตเทิล
- เลื่อนชัตเทิลเข้าไปในตัวเครื่อง
ดันชัตเทิลเข้าไปในตัวเครื่องจนสุด
หมุนคันปลดสองตัวจนกว่าจะลงล็อค
รูปที่ 2. การติดตั้งชัตเทิลระบบ
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
