上段 PCIe アダプターの取り付け
上段 PCIe アダプターを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
注
PCIe アダプターは図と異なる場合があります。
手順
PCIe アダプターを PCIe ライザーに挿入します。

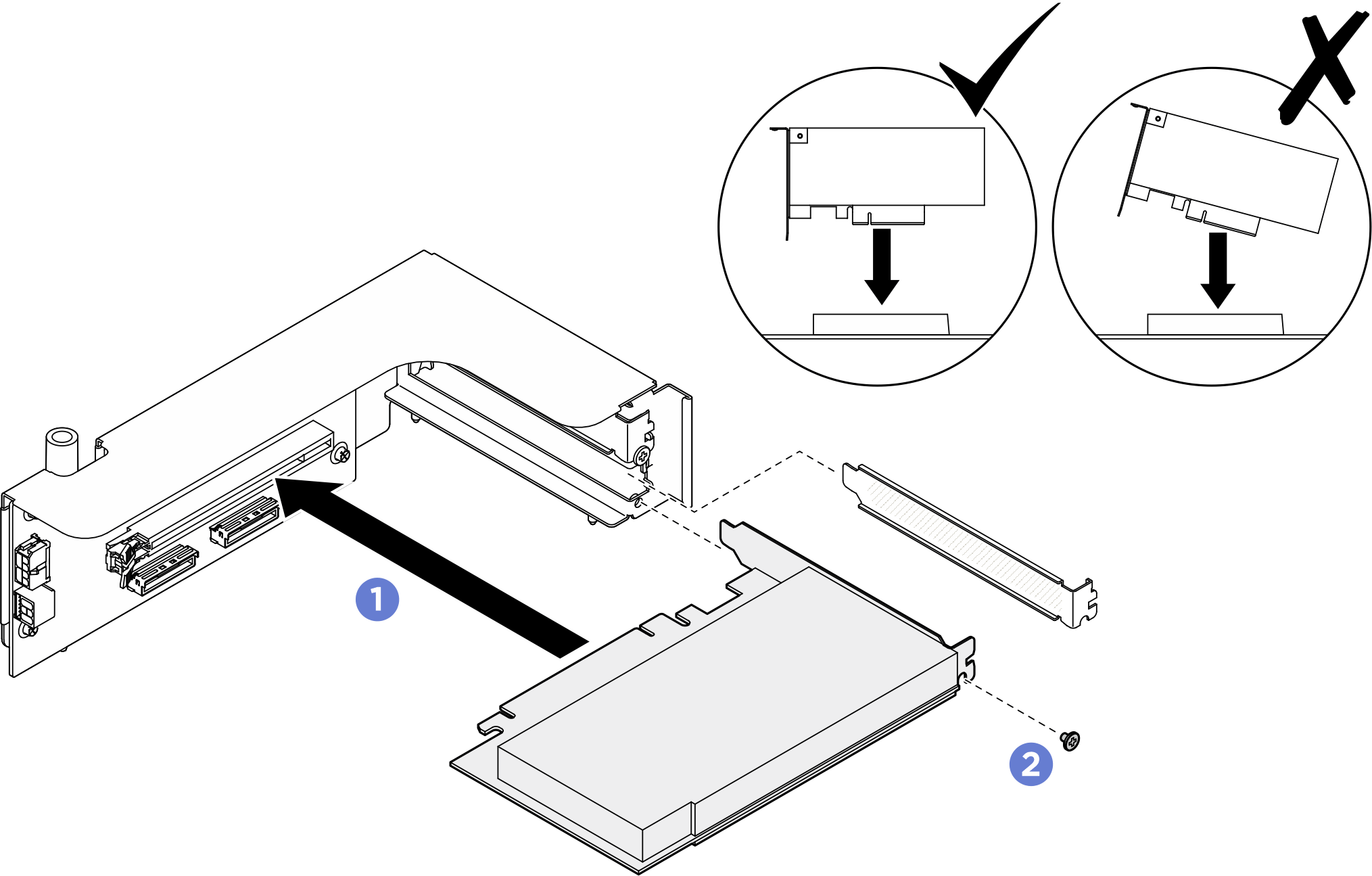

ねじを締めて PCIe アダプターを固定します。図 1. 上段 PCIe アダプターの取り付け
完了したら
- (ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter のみ) PCIe ライザー・エアー・バッフルを再度取り付けます。PCIe ライザー・エアー・バッフルの取り付けを参照してください。
- PCIe ライザー・アセンブリーを再度取り付けます。PCIe ライザー・アセンブリーの取り付けを参照してください。
- システム・シャトルをシャーシに完全に押し込みます。
- シャトルの両側にある 2 つのロック・ラッチを持ち上げます。
- シャトルをシャーシにスライドさせます。
シャトルをシャーシに完全に押し込みます。
2 つのリリース・レバーを所定の位置にロックされるまで回転させます。
図 2. システム・シャトルの取り付け
- 部品交換を完了します。部品交換の完了を参照してください。
