Instalar um adaptador PCIe superior
Siga as instruções nesta seção para instalar um adaptador PCIe superior. O procedimento deve ser executado por um técnico treinado.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Nota
O adaptador PCIe pode ser um pouco diferente das ilustrações.
Procedimento
Insira o adaptador PCIe na placa riser PCIe.

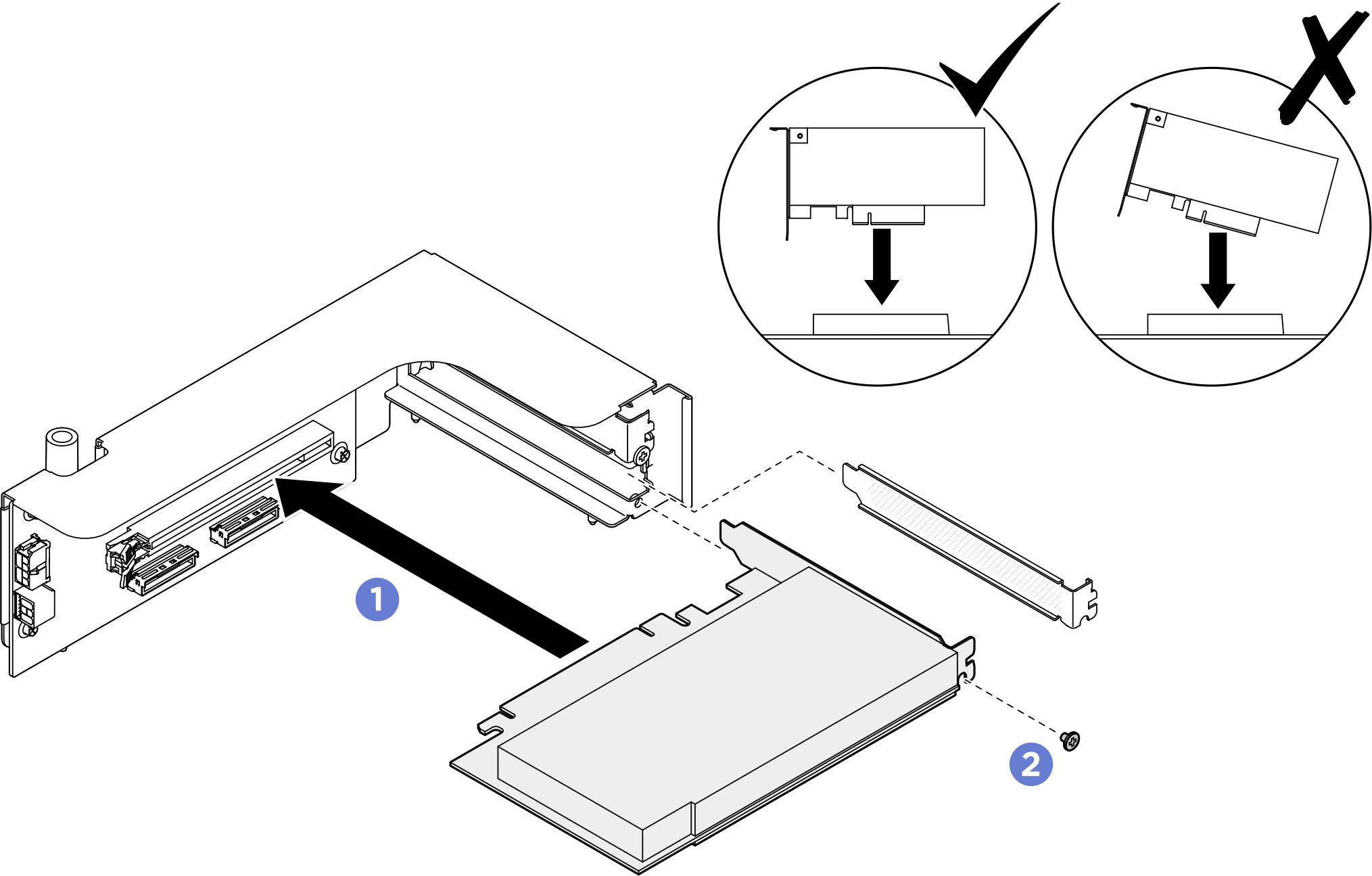

Aperte o parafuso para prender o adaptador PCIe.Figura 1. Instalação do adaptador PCIe superior
Depois de concluir
- (Somente ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter) Reinstale o defletor de ar da placa riser PCIe. Consulte Instalar um defletor de ar da placa riser PCIe.
- Reinstale o conjunto de placa riser PCIe. Consulte Instalar um conjunto de placa riser PCIe.
- Empurre o suporte do sistema totalmente para dentro do chassi.
- Levante as duas travas de bloqueio nos dois lados do suporte.
- Deslize o suporte para o chassi.
Empurre o suporte totalmente para dentro do chassi.
Gire as duas alavancas de liberação até que se travem no lugar.
Figura 2. Instalação do suporte do sistema
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
