Instalar um conjunto de placa riser PCIe

Siga as instruções nesta seção para instalar um conjunto de placa riser PCIe.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • O servidor comporta até duas placas riser PCIe. Consulte a ilustração a seguir para saber os locais correspondentes.
    Figura 1. Locais da placa riser PCIe
    PCIe riser locations
Nota
O conjunto de placa riser PCIe pode ser um pouco diferente das ilustrações.

Procedimento

  1. Se necessário, coloque as etiquetas nas duas extremidades dos cabos.
    1. Coloque a parte branca da etiqueta em uma extremidade do cabo.
    2. Passe a etiqueta ao redor do cabo e cole na parte branca.
    3. Repita para prender a outra etiqueta na extremidade oposta do cabo.
    Figura 2. Aplicação de etiqueta
    Label application
    Nota
    Consulte a tabela abaixo para identificar os rótulos correspondentes dos cabos.
    NoParaEtiqueta
    Conector de sinal da placa riser PCIe 1 (MCIO 1)Placa-mãe: conectores de sinal da placa riser PCIe 1 (MCIO8A)
    • R1 MCIO 1
    • MCIO 8A
    Conector de sinal da placa riser PCIe 1 (MCIO 2)Placa-mãe: conectores de sinal da placa riser PCIe 1 (MCIO8B)
    • R1 MCIO 2
    • MCIO 8B
    Conector de energia da placa riser PCIe 1 (RISER PWR)Placa-mãe: Conector de energia e lateral de placa riser PCIe 1 (BP PWR/SIG 3)
    • R1 PWR
    • SIG 3
    Conector de sinal da placa riser PCIe 2 (MCIO 1)Placa-mãe: conectores de sinal da placa riser PCIe 2 (MCIO4B)
    • R2 MCIO 1
    • MCIO 4B
    Conector de sinal da placa riser PCIe 2 (MCIO 2)Placa-mãe: conectores de sinal da placa riser PCIe 2 (MCIO4A)
    • R2 MCIO 2
    • MCIO 4A
    Conector de energia da placa riser PCIe 2 (RISER PWR)Placa-mãe: Conector de energia e lateral de placa riser PCIe 2 (BP PWR/SIG 2)
    • R2 PWR
    • SIG 2

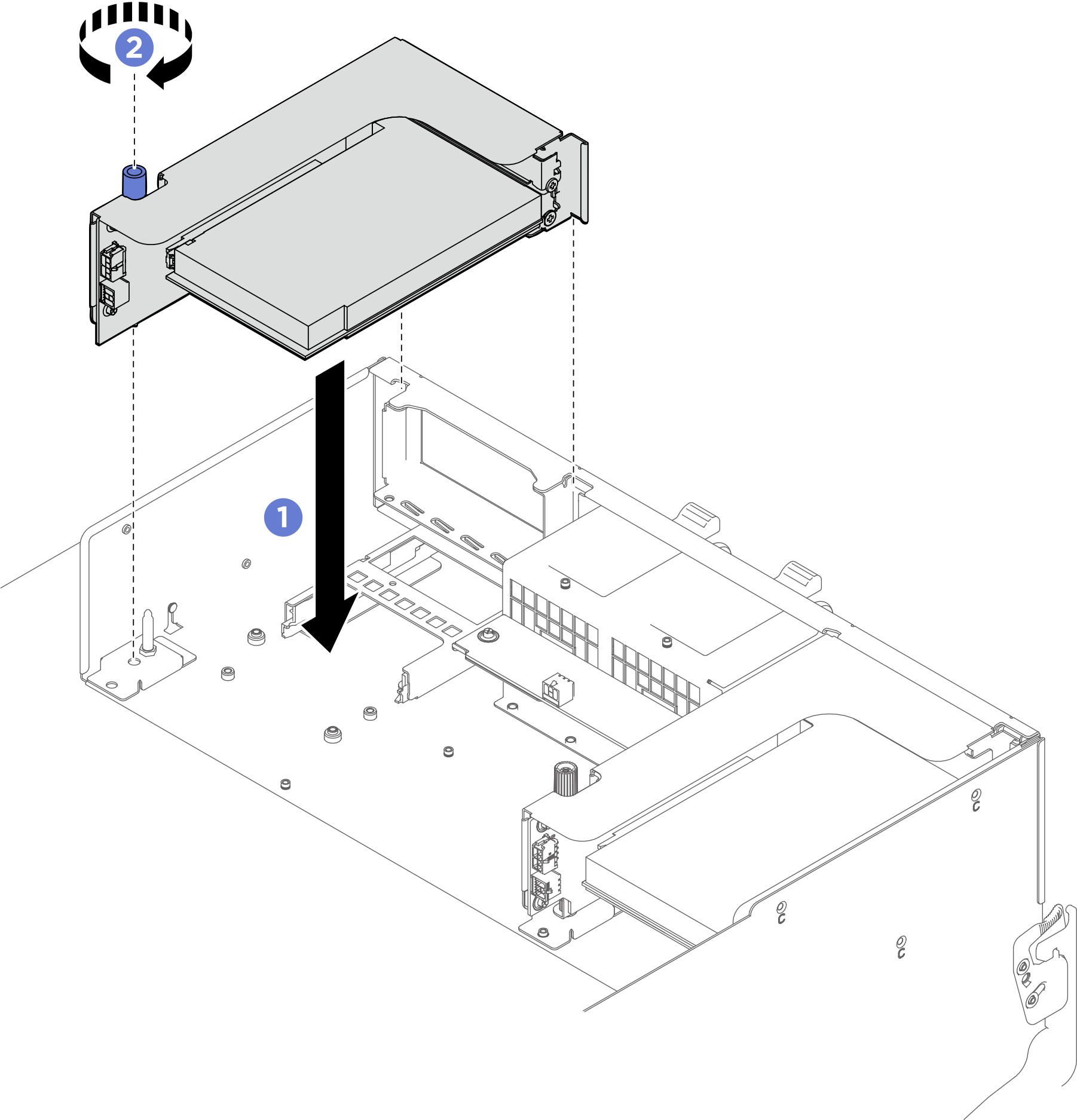

  2. Instale o conjunto da placa riser PCIe.
    1. Alinhe o orifício-guia na placa riser PCIe com a coluna-guia no suporte; em seguida, abaixe o conjunto da placa riser PCIe no suporte.
    2. Aperte o parafuso de orelha para prender o conjunto de placa riser PCIe.
      Figura 3. Instalação do conjunto de placa riser PCIe
      PCIe riser assembly installation
  3. Empurre o suporte do sistema totalmente para dentro do chassi.
    1. Levante as duas travas de bloqueio nos dois lados do suporte.
    2. Deslize o suporte para o chassi.
    3. Empurre o suporte totalmente para dentro do chassi.
    4. Gire as duas alavancas de liberação até que se travem no lugar.
    Figura 4. Instalação do suporte do sistema
    System shuttle installation

    System shuttle installation

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
