PCIe 라이저 어셈블리 설치

이 섹션의 지침에 따라 PCIe 라이저 어셈블리를 설치하십시오.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
  • 서버에서 PCIe 라이저를 최대 2개 지원합니다. 해당 위치는 다음 그림을 참조하십시오.
    그림 1. PCIe 라이저 위치
    PCIe riser locations
PCIe 라이저 어셈블리는 그림과 다를 수 있습니다.

절차

  1. 필요한 경우 케이블의 양쪽 끝에 레이블을 부착하십시오.
    1. 레이블의 공백 부분을 케이블의 한쪽 끝에 부착합니다.
    2. 케이블 주위에 레이블을 감고 공백 부분에 부착합니다.
    3. 반복해서 다른 레이블을 케이블의 반대쪽 끝에 부착합니다.
    그림 2. 레이블 부착
    Label application
    케이블에 해당하는 레이블을 식별하려면 아래 표를 참조하십시오.
    에서레이블
    PCIe 라이저 1 신호 커넥터(MCIO 1)시스템 보드: PCIe 라이저 1 신호 커넥터(MCIO8A)
    • R1 MCIO 1
    • MCIO 8A
    PCIe 라이저 1 신호 커넥터(MCIO 2)시스템 보드: PCIe 라이저 1 신호 커넥터(MCIO8B)
    • R1 MCIO 2
    • MCIO 8B
    PCIe 라이저 1 전원 커넥터(RISER PWR)시스템 보드: PCIe 라이저 1 전원 및 사이드밴드 커넥터(BP PWR/SIG 3)
    • R1 PWR
    • SIG 3
    PCIe 라이저 2 신호 커넥터(MCIO 1)시스템 보드: PCIe 라이저 2 신호 커넥터(MCIO4B)
    • R2 MCIO 1
    • MCIO 4B
    PCIe 라이저 2 신호 커넥터(MCIO 2)시스템 보드: PCIe 라이저 2 신호 커넥터(MCIO4A)
    • R2 MCIO 2
    • MCIO 4A
    PCIe 라이저 2 전원 커넥터(RISER PWR)시스템 보드: PCIe 라이저 2 전원 및 사이드밴드 커넥터(BP PWR/SIG 2)
    • R2 PWR
    • SIG 2
  2. PCIe 라이저 어셈블리를 설치하십시오.

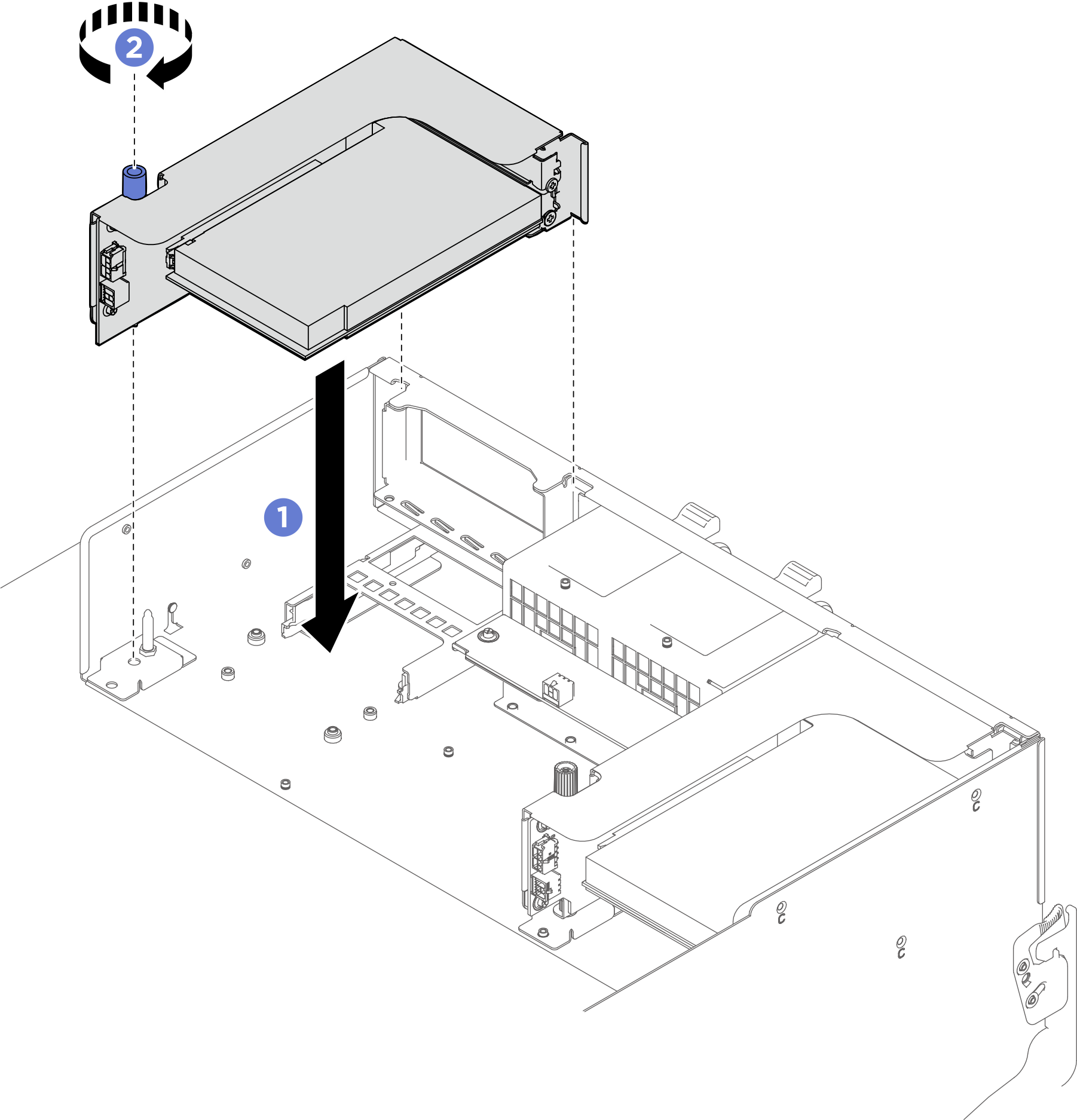

    1. PCIe 라이저의 가이드 구멍을 셔틀의 가이드 포스트에 맞춥니다. 그런 다음 PCIe 라이저 어셈블리를 셔틀로 내리십시오.
    2. 나비 나사를 조여 PCIe 라이저 어셈블리를 고정하십시오.
      그림 3. PCIe 라이저 어셈블리 설치
      PCIe riser assembly installation
  3. 시스템 셔틀을 섀시에 완전히 밀어 넣으십시오.
    1. 셔틀의 양쪽에 있는 두 개의 잠금 래치를 들어 올리십시오.
    2. 셔틀을 섀시에 밀어 넣습니다.
    3. 셔틀을 섀시에 완전히 밀어 넣습니다.
    4. 해제 레버 2개를 제자리에 고정될 때까지 돌립니다.
    그림 4. 시스템 셔틀 설치
    System shuttle installation

    System shuttle installation

완료한 후

부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
