Installation d’un assemblage de cartes mezzanines PCIe

Suivez les instructions de la présente section pour installer un assemblage de cartes mezzanines PCIe.

Procédure

1. Si nécessaire, fixez les étiquettes aux deux extrémités du ou des câbles.
   1. Fixez la partie d’espace blanc de l’étiquette à une extrémité du câble.
   2. Enroulez l’étiquette autour du câble et fixez-la sur la partie d’espace blanc.
   3. Répétez cette étape pour fixer l’autre étiquette à l’extrémité opposée du câble.
   Figure 2. Application des étiquettes



   Remarque

   Consultez le tableau ci-dessous afin d’identifier les étiquettes correspondantes pour les câbles.

   À partir de	Vers	Étiquette
   Connecteur d’interface de la carte mezzanine PCIe 1 (MCIO 1)	Carte mère : Connecteurs de signal de la carte mezzanine PCIe 1 (MCIO8A)	R1 MCIO 1 MCIO 8A
   Connecteur d’interface de la carte mezzanine PCIe 1 (MCIO 2)	Carte mère : Connecteurs de signal de la carte mezzanine PCIe 1 (MCIO8B)	R1 MCIO 2 MCIO 8B
   Connecteur d’alimentation de la carte mezzanine PCIe 1 (RISER PWR)	Carte mère : Connecteur d’alimentation et de bande latérale de la carte mezzanine PCIe 1 (BP PWR/SIG 3)	R1 PWR SIG 3
   Connecteur d’interface de la carte mezzanine PCIe 2 (MCIO 1)	Carte mère : Connecteurs de signal de la carte mezzanine PCIe 2 (MCIO4B)	R2 MCIO 1 MCIO 4B
   Connecteur d’interface de la carte mezzanine PCIe 2 (MCIO 2)	Carte mère : Connecteurs de signal de la carte mezzanine PCIe 2 (MCIO4A)	R2 MCIO 2 MCIO 4A
   Connecteur d’alimentation de la carte mezzanine PCIe 2 (RISER PWR)	Carte mère : Connecteur d’alimentation et de bande latérale de la carte mezzanine PCIe 2 (BP PWR/SIG 2)	R2 PWR SIG 2

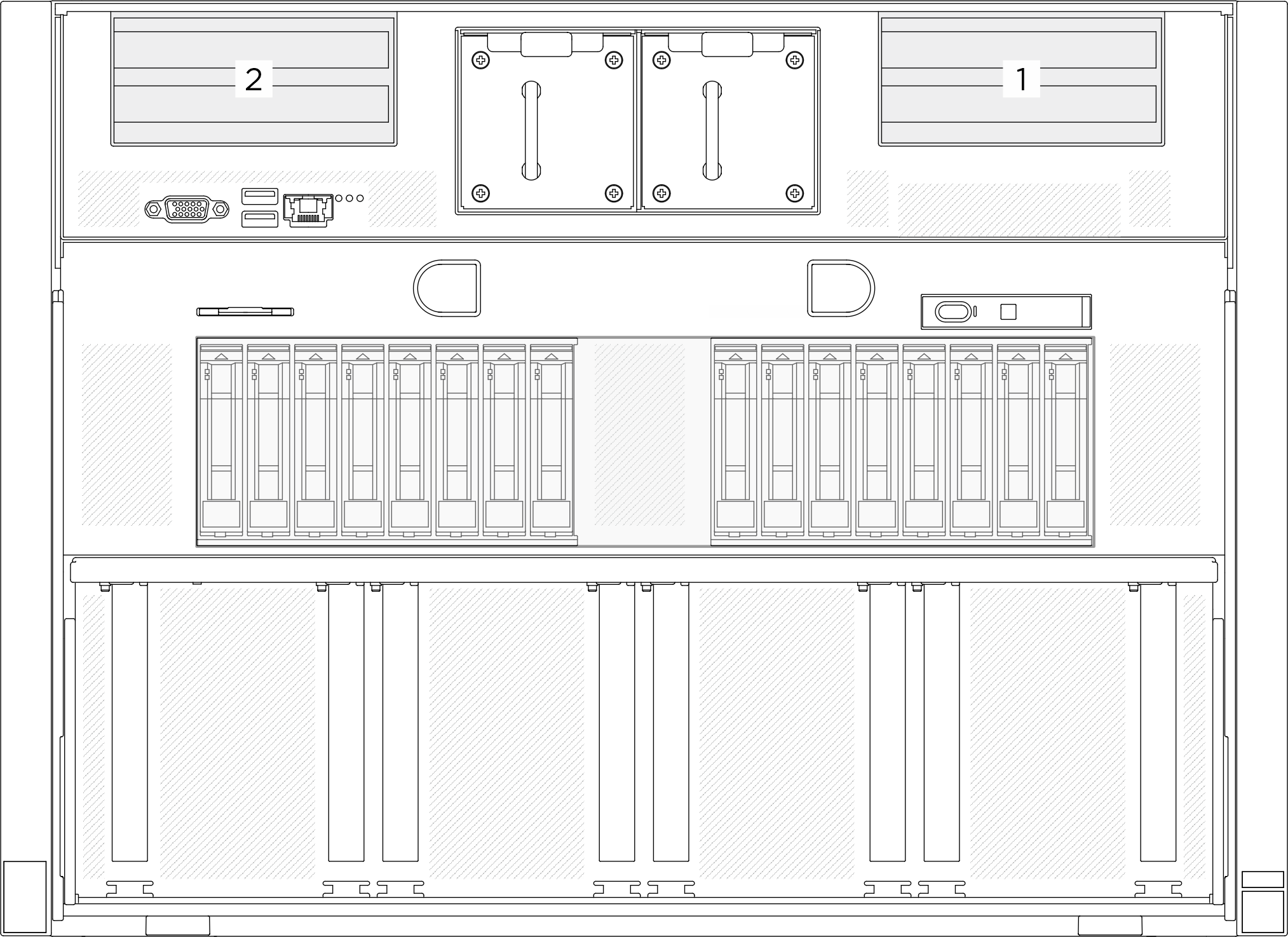

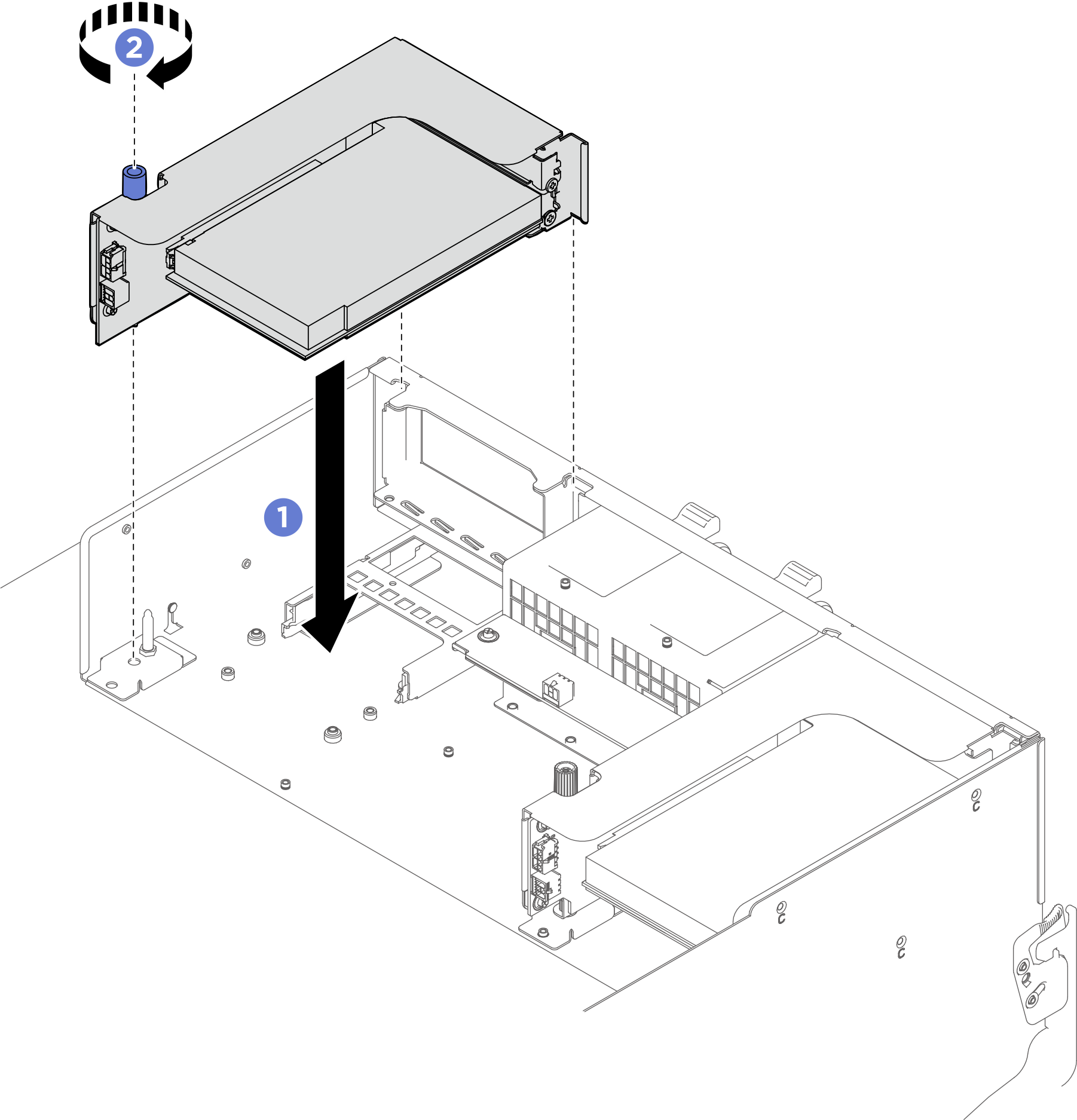

2. Installez l'assemblage de cartes mezzanines PCIe.
   1. Alignez le trou de guidage de la carte mezzanine PCIe sur le montant de guidage de la navette. Ensuite, abaissez l’assemblage de cartes mezzanines PCIe dans la navette.
   2. Serrez la vis moletée pour bien fixer l’assemblage de cartes mezzanines PCIe.
      Figure 3. Installation de l'assemblage de cartes mezzanines PCIe

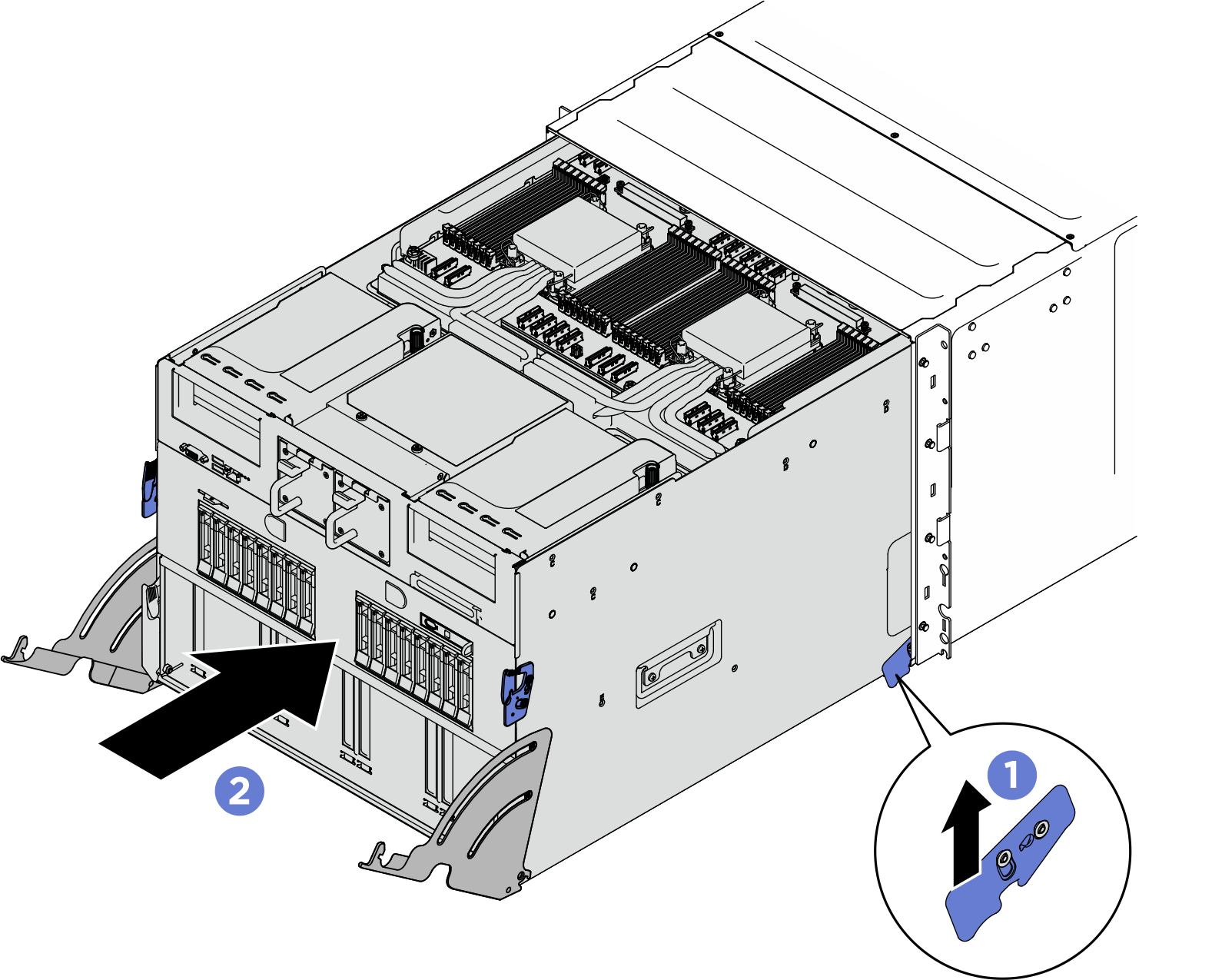

3. Poussez l’intégralité de la navette système dans le châssis.
   1. Soulevez les deux loquets de verrouillage de chaque côté de la navette.
   2. Faites coulisser la navette dans le châssis.

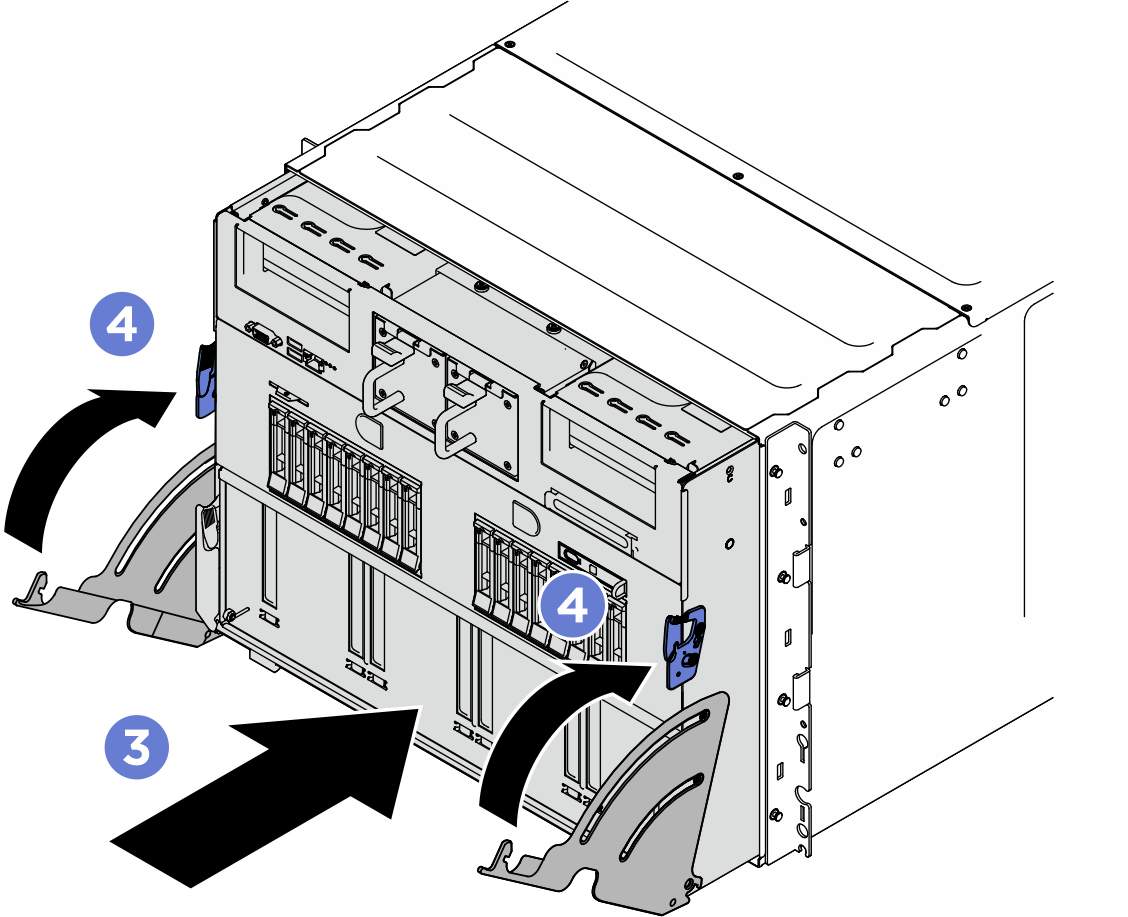

   3. Poussez complètement la navette dans le châssis.
   4. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
   Figure 4. Installation de la navette système
