Retrait d’un assemblage de cartes mezzanines PCIe

Suivez les instructions de la présente section pour retirer un assemblage de cartes mezzanines PCIe.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Le serveur prend en charge jusqu’à deux cartes mezzanines PCIe. Reportez-vous à l’illustration suivante afin de connaître les emplacements associés.
Figure 1. Emplacements des cartes mezzanines PCIe

Remarque

Pour assurer le refroidissement du système, n’utilisez pas le serveur sans qu’une carte mezzanine PCIe ou qu’un obturateur de carte mezzanine ne soit installé dans le système.
L'assemblage de cartes mezzanines PCIe peut sembler légèrement différent de l’illustration.

Procédure

Tirez la navette système jusqu’à la position d’arrêt.
1. Appuyez sur les deux loquets de déblocage bleus.
2. Faites pivoter les deux leviers de déverrouillage jusqu’à ce qu’ils soient perpendiculaires à la navette.
3. Tirez la navette vers l’avant jusqu’à la butée.
  Important
  Afin d’éviter d’infliger tout dommage, poussez les deux leviers de dégagement vers l’arrière. Assurez-vous qu’ils s’enclenchent bien en place une fois la navette de commutation PCIe tirée jusqu’à sa position d’arrêt.
  Figure 2. Mise en place (en tirant) de la navette système en position d’arrêt
Soulevez légèrement l’assemblage de cartes mezzanines PCIe et débranchez les câbles de l’assemblage.

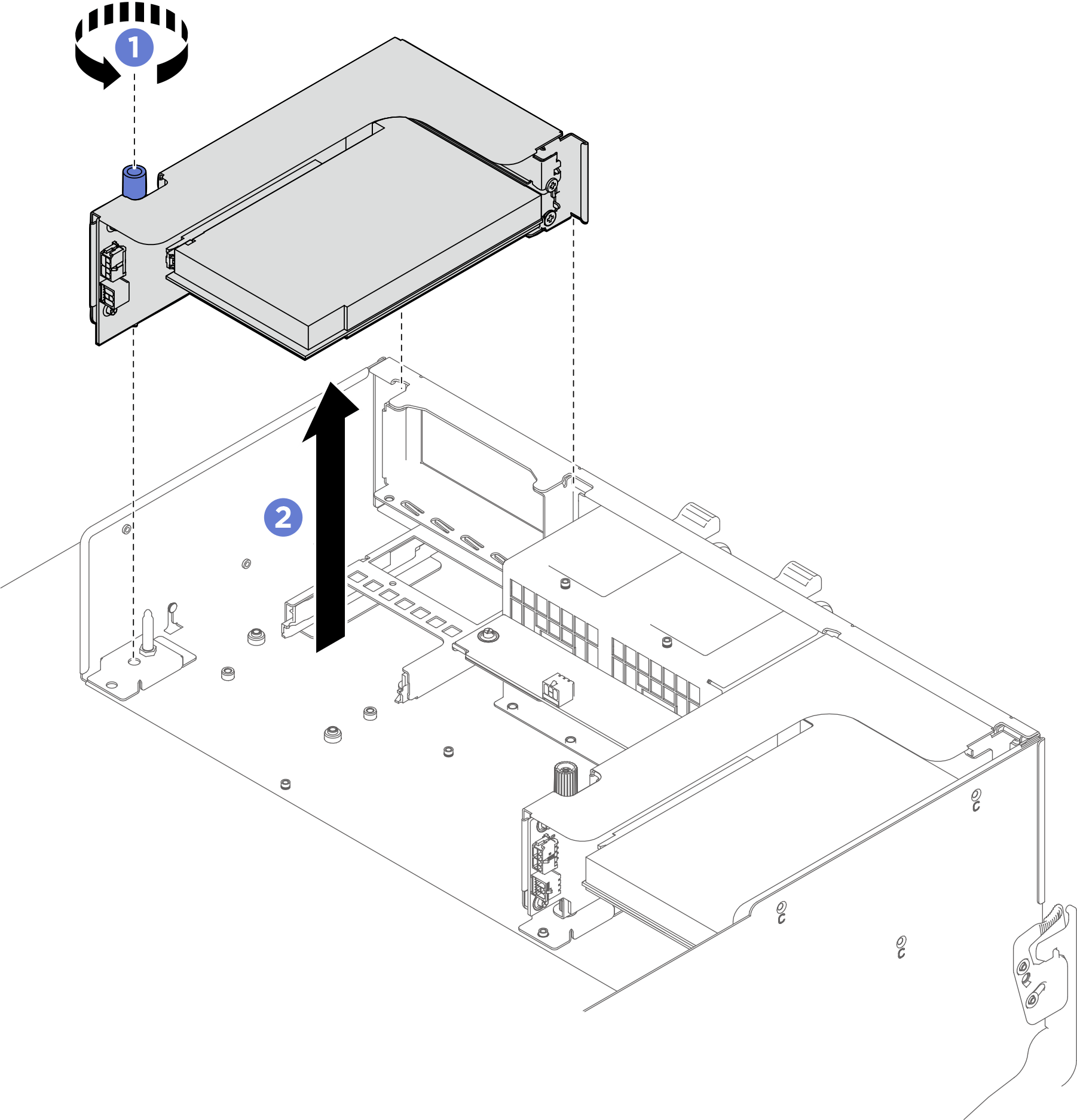

Retirez l'assemblage de cartes mezzanines PCIe.
1. Desserrez la vis moletée située sur la carte mezzanine PCIe.
2. Soulevez l’assemblage de cartes mezzanines PCIe pour le retirer du boîtier FIO/PCI.
  Figure 3. Retrait de l'assemblage de cartes mezzanines PCIe

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.

Si vous prévoyez de recycler le composant :

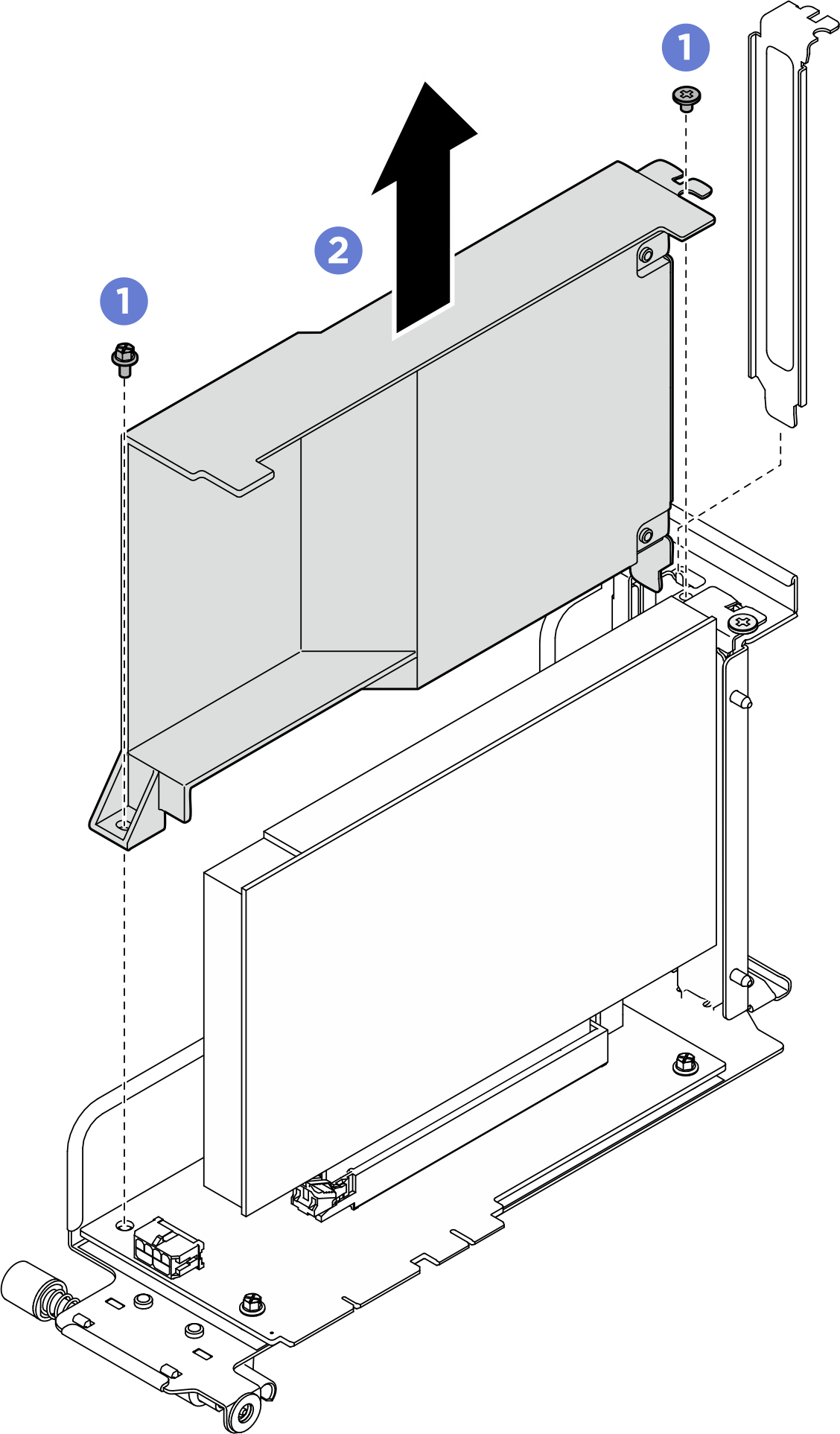

(Facultatif) Si la grille d’aération pour carte mezzanine PCIe est installée, retirez-la.
1. Desserrez les deux vis qui fixent la grille d'aération pour carte mezzanine PCIe à la carte mezzanine PCIe.
2. Saisissez la grille d’aération pour carte mezzanine PCIe et retirez-la avec précaution.
  Figure 4. Retrait d'une grille d’aération pour carte mezzanine PCIe

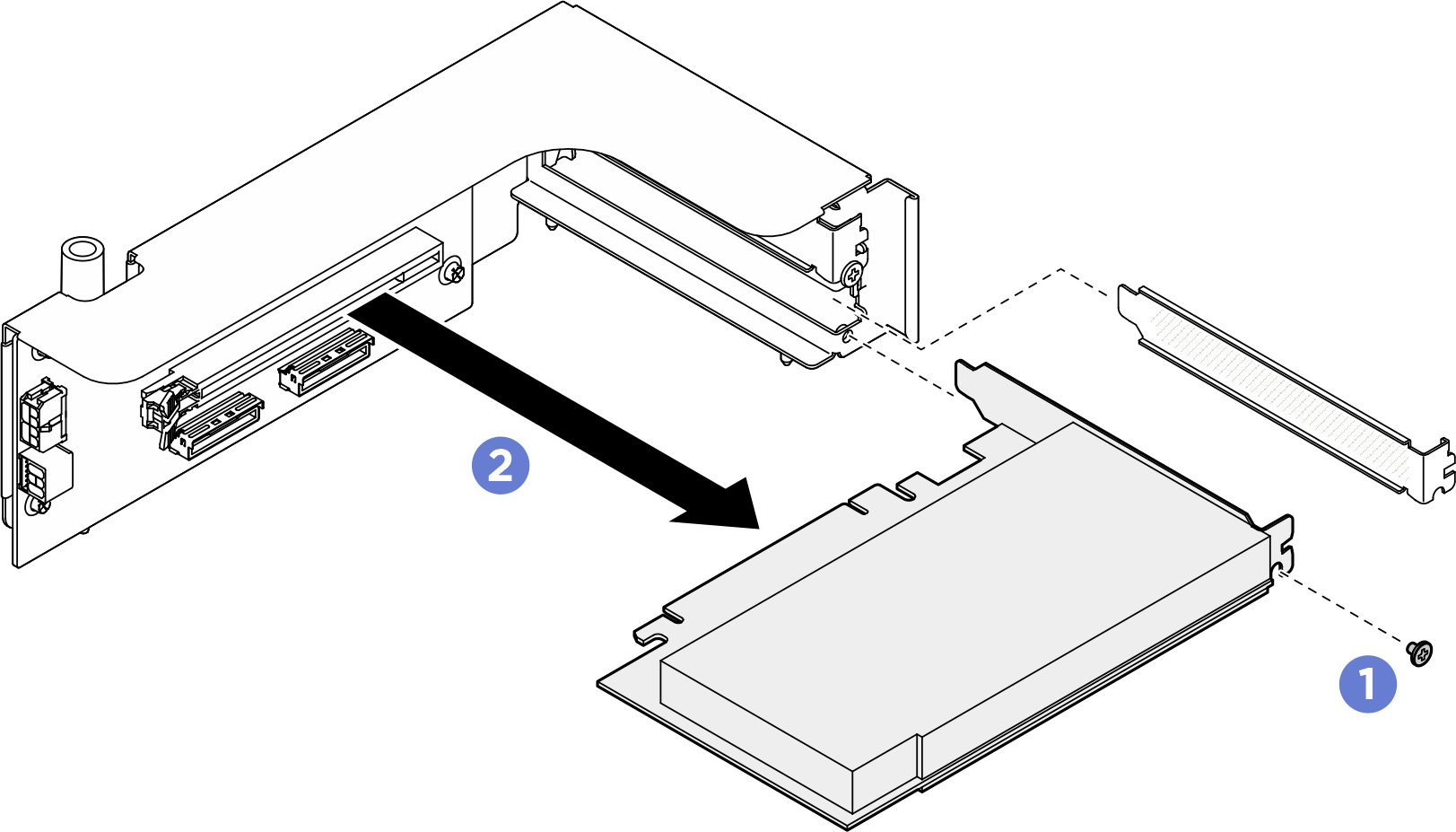

Retirez l’adaptateur PCIe de la carte mezzanine PCIe.
1. Desserrez la vis de fixation de l’adaptateur PCIe à la carte mezzanine PCIe.
2. Saisissez l’adaptateur PCIe par ses bords et sortez-le avec précaution de l’emplacement PCIe.
  Figure 5. Retrait d'un adaptateur PCIe

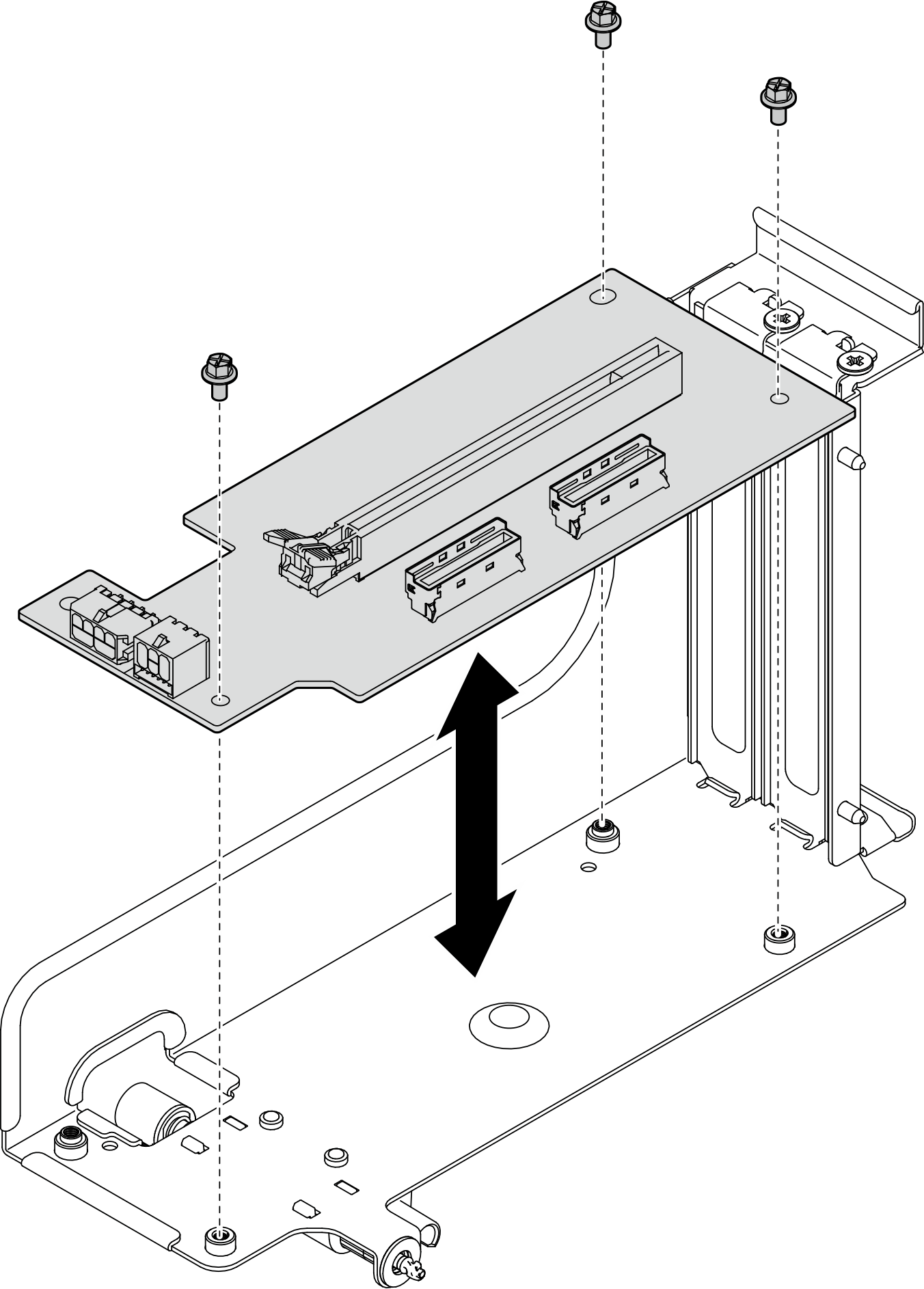

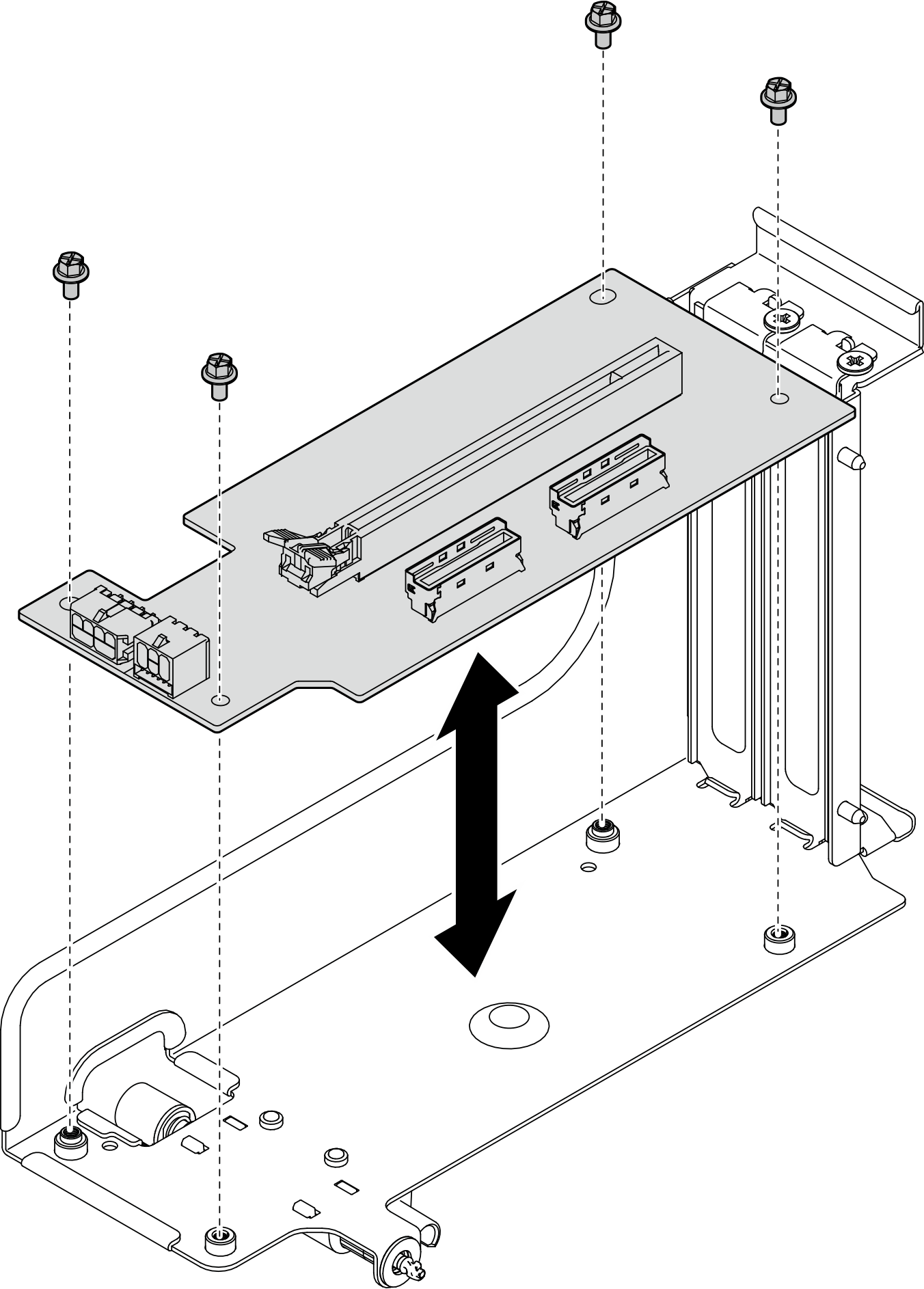

Desserrez les vis pour retirer la carte mezzanine PCIe du boîtier de la carte mezzanine PCIe.

Remarque

En fonction de la configuration, dévissez trois ou quatre vis de la carte mezzanine PCIe.

Carte mezzanine PCIe sans grille d’aération pour carte mezzanine PCIe	Carte mezzanine PCIe avec grille d’aération pour carte mezzanine PCIe
Figure 6. Retrait d'une carte mezzanine PCIe	Figure 7. Retrait d'une carte mezzanine PCIe
