Rimozione di un assieme verticale PCIe

Seguire le istruzioni riportate in questa sezione per rimuovere un assieme verticale PCIe.

Informazioni su questa attività

Attenzione

Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Il server supporta fino a due schede verticali PCIe. Vedere la seguente figura per le posizioni corrispondenti.

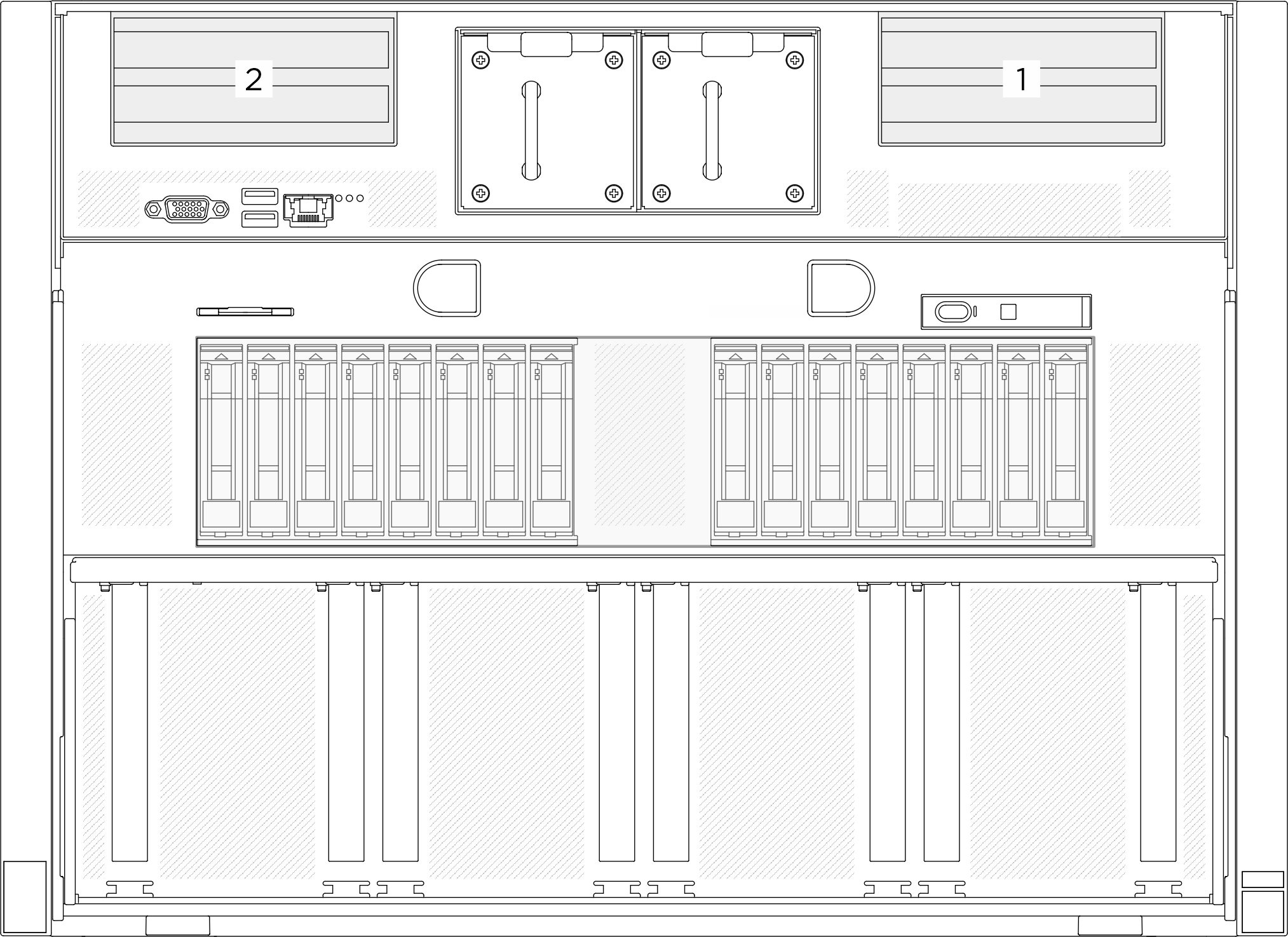

Figura 1. Posizioni schede verticali PCIe

Nota

Per mantenere un raffreddamento adeguato del sistema, non utilizzare il server senza una scheda verticale PCIe o un elemento di riempimento della scheda verticale installato nel sistema.
L'assemblaggio del riser PCIe potrebbe apparire diverso dall'illustrazione.

Procedura

Tirare lo shuttle di sistema in posizione di arresto.
1. Premere i due fermi di rilascio blu.
2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
3. Tirare in avanti lo shuttle finché non si arresta.
  Importante
  Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle dello switch PCIe nella posizione di arresto.
  Figura 2. Tirare lo shuttle di sistema in posizione di arresto
Sollevare leggermente l'assieme verticale PCIe e scollegare i cavi dall'assieme.
Rimuovere l'assieme verticale PCIe.
1. Rimuovere la vite zigrinata sulla scheda verticale PCIe.
2. Sollevare l'assieme verticale PCIe dal telaio FIO/PCI.
  Figura 3. Rimozione dell'assieme verticale PCIe

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
Se si intende riciclare il componente:
1. (Opzionale) Se il deflettore d'aria per riser PCIe è installato, rimuovilo.
  1. Allenta le due viti che fissano il deflettore d'aria per riser PCIe al riser PCIe.
  2. Afferra il deflettore d'aria per riser PCIe e tiralo fuori con cautela.
    Figura 4. Rimozione del deflettore d'aria per riser PCIe
2. Rimuovere l'adattatore PCIe dalla scheda verticale PCIe.
  1. Rimuovere la vite che fissa l'adattatore PCIe alla scheda verticale PCIe.
  2. Afferrare l'adattatore PCIe dai bordi ed estrarlo con cautela dallo slot PCIe.
    Figura 5. Rimozione dell'adattatore PCIe
3. Svitare le viti per rimuovere la scheda verticale PCIe dal telaio verticale PCIe.
  Nota
  Relativamente alla configurazione, svita tre o quattro viti sulla scheda riser PCIe.
  Riser PCIe senza deflettore d'aria per riser PCIe Riser PCIe con deflettore d'aria per riser PCIe

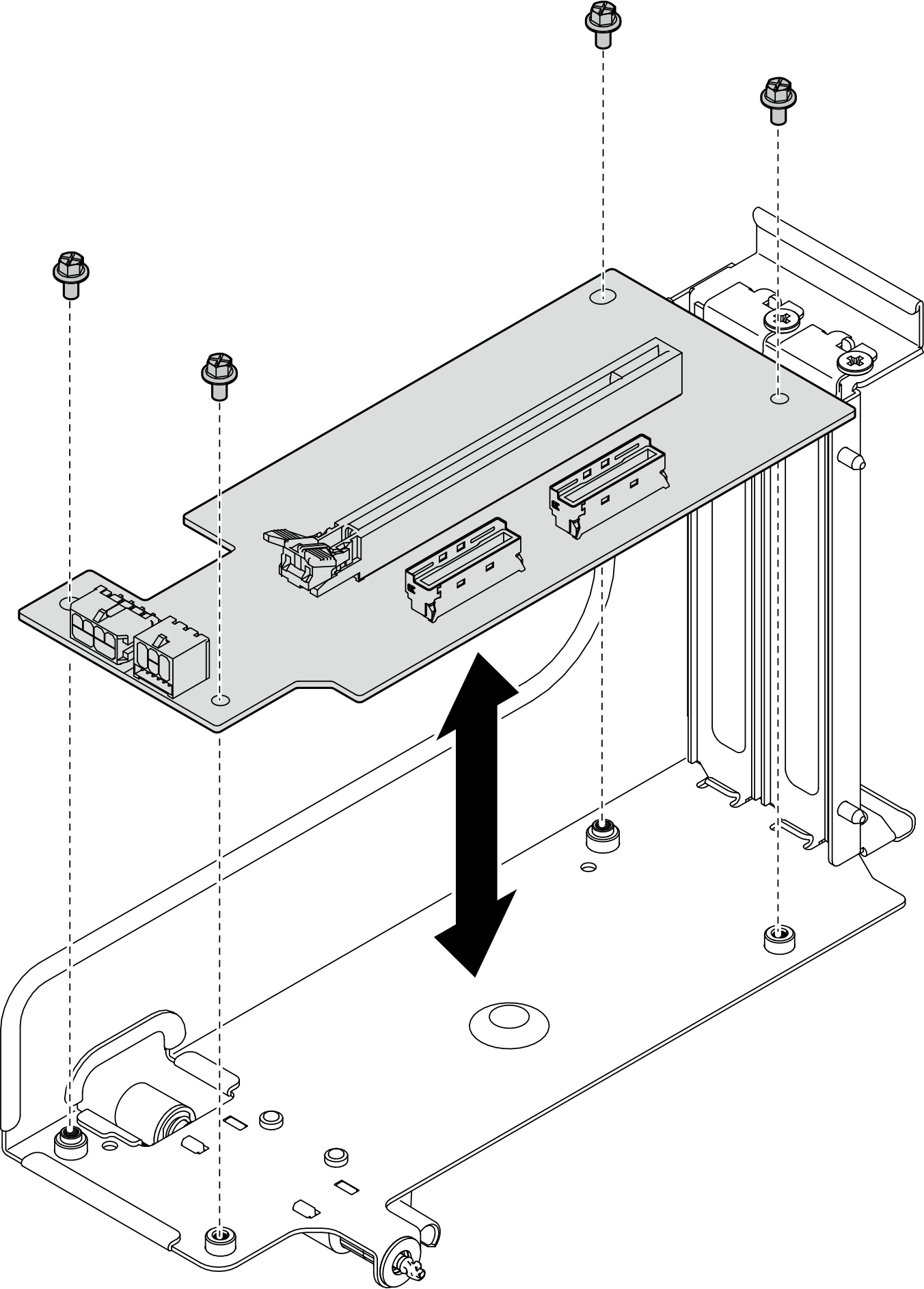

  Figura 6. Rimozione della scheda verticale PCIe

  Figura 7. Rimozione della scheda verticale PCIe
4. Riciclare il componente in conformità alle normative locali.

Riser PCIe senza deflettore d'aria per riser PCIe	Riser PCIe con deflettore d'aria per riser PCIe
Figura 6. Rimozione della scheda verticale PCIe	Figura 7. Rimozione della scheda verticale PCIe
