ถอดส่วนประกอบตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดส่วนประกอบตัวยก PCIe

เกี่ยวกับงานนี้

ข้อควรสนใจ

อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
เซิร์ฟเวอร์รองรับตัวยก PCIe สูงสุดสองตัว โปรดดูภาพประกอบต่อไปนี้เพื่อดูตำแหน่งที่สอดคล้องกัน

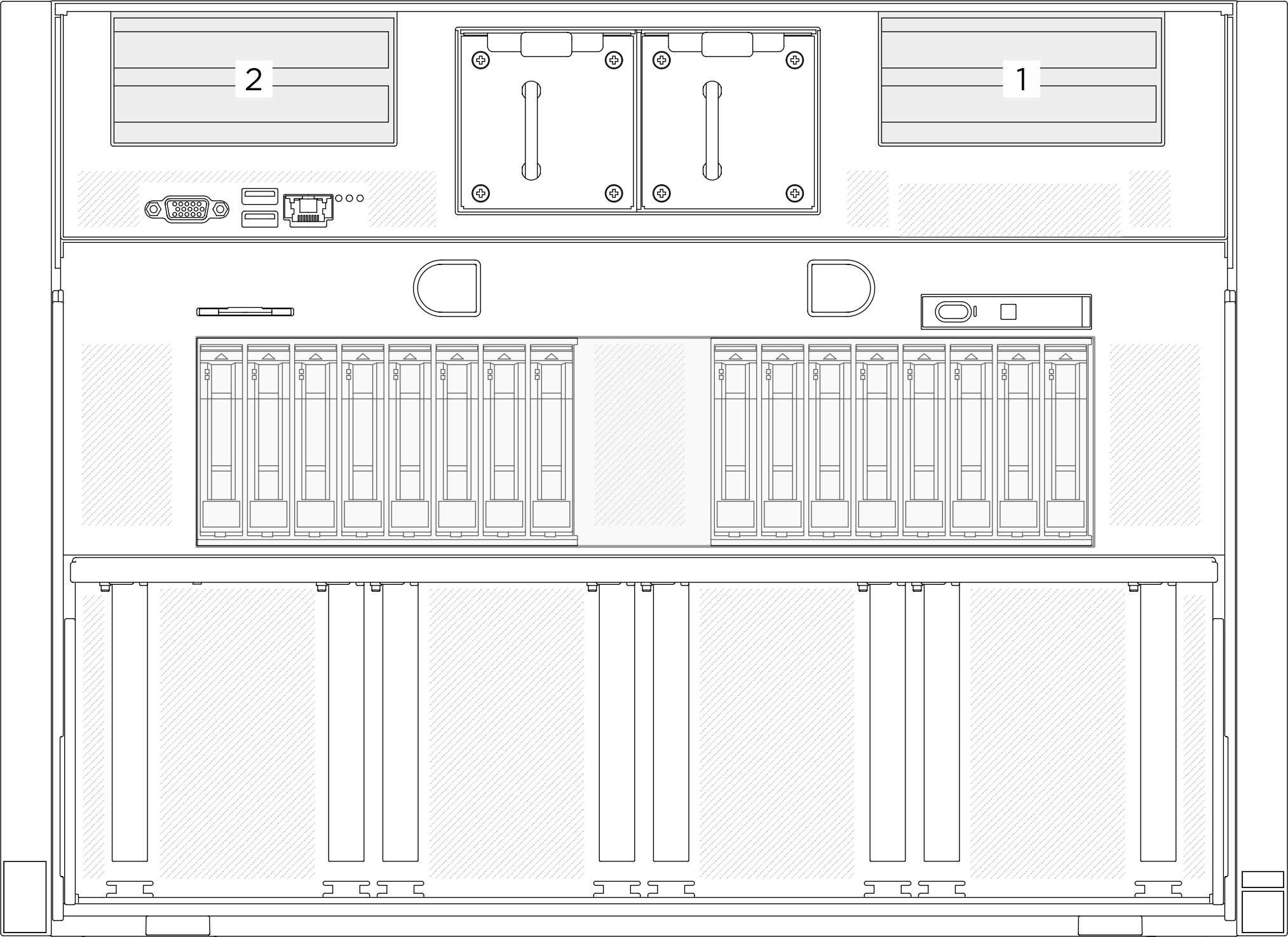

รูปที่ 1. ตำแหน่งตัวยก PCIe

หมายเหตุ

เพื่อรักษาการระบายความร้อนของระบบอย่างเหมาะสม อย่าใช้งานเซิร์ฟเวอร์โดยไม่ติดตั้งตัวยก PCIe หรือแผงครอบตัวยกในระบบ
ส่วนประกอบตัวยก PCIe อาจมีลักษณะแตกต่างจากภาพประกอบ

ขั้นตอน

ดึงชัตเทิลระบบไปยังตำแหน่งหยุด
1. กดสลักปลดสีฟ้าสองตัว
2. หมุนคันปลดล็อคทั้งสองคันจนตั้งฉากกับชัตเทิล
3. ดึงชัตเทิลไปข้างหน้าจนกว่าจะถึงตำแหน่งหยุด
  สำคัญ
  เพื่อป้องกันความเสียหาย ให้ดันคันปลดล็อคทั้งสองคันกลับและตรวจสอบให้แน่ใจว่าล็อคเข้าที่หลังจากขยายชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุด

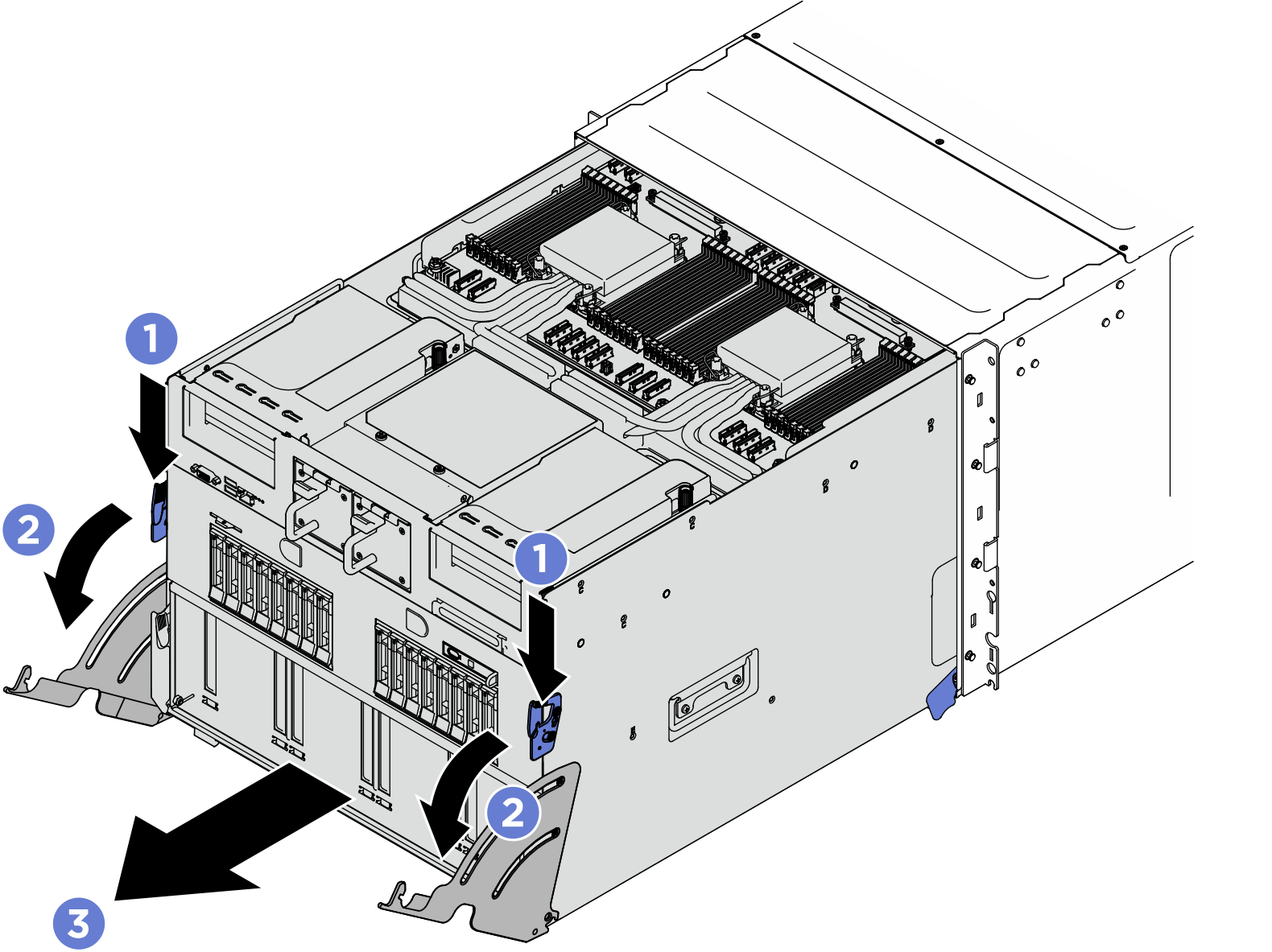

  รูปที่ 2. การดึงชัตเทิลระบบไปยังตำแหน่งหยุด
ยกส่วนประกอบตัวยก PCIe ขึ้นเล็กน้อย แล้วถอดสายออกจากส่วนประกอบ
ถอดส่วนประกอบตัวยก PCIe
1. คลายน็อตยึดบนตัวยก PCIe
2. ยกส่วนประกอบตัวยก PCIe ออกจากตัวครอบ FIO/PCI
  รูปที่ 3. การถอดส่วนประกอบตัวยก PCIe

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง

หากคุณวางแผนที่จะรีไซเคิลส่วนประกอบ:

(ไม่บังคับ) หากมีการติดตั้งแผ่นกั้นลมตัวยก PCIe ให้ถอดออก
1. คลายสกรูสองตัวที่ยึดแผ่นกั้นลมตัวยก PCIe เข้ากับตัวยก PCIe
2. จับแผ่นกั้นลมตัวยก PCIe แล้วค่อยๆ ดึงออก

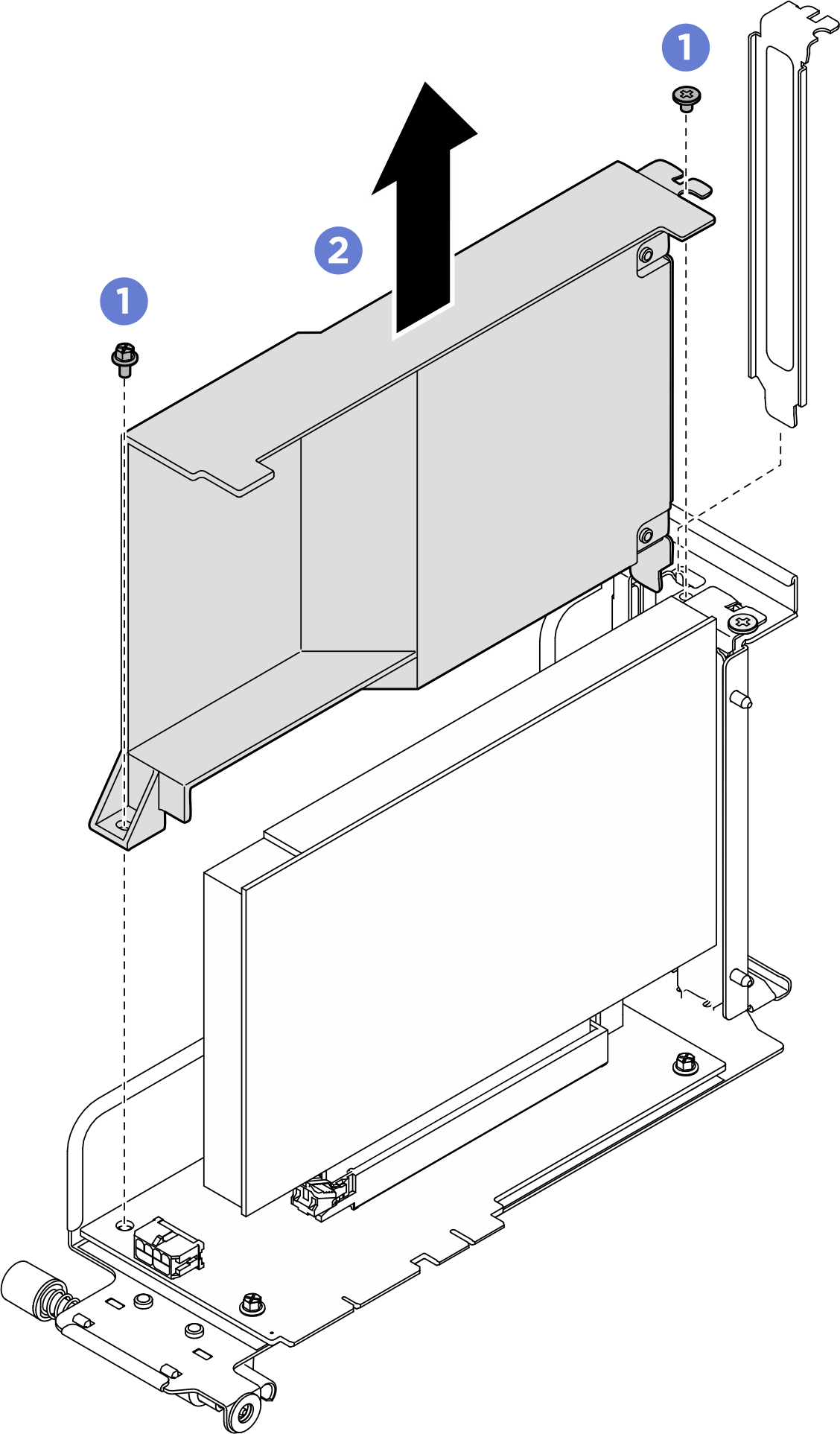

  รูปที่ 4. การถอดแผ่นกั้นลมตัวยก PCIe
ถอดอะแดปเตอร์ PCIe ออกจากตัวยก PCIe
1. คลายสกรูที่ยึดอะแดปเตอร์ PCIe กับตัวยก PCIe
2. จับที่ขอบของอะแดปเตอร์ PCIe และค่อยๆ ดึงออกจากช่องเสียบ PCIe

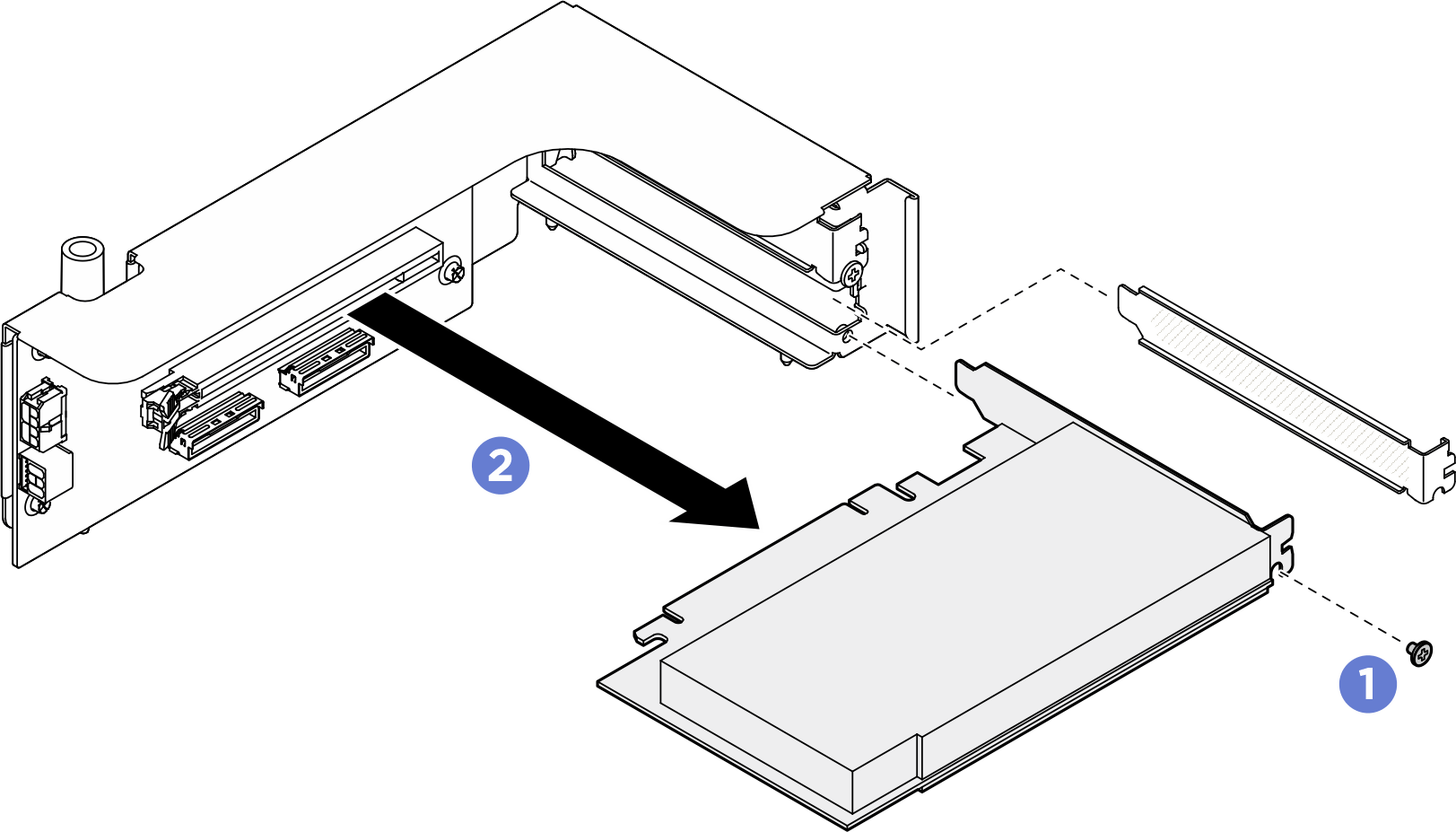

  รูปที่ 5. การถอดอะแดปเตอร์ PCIe

คลายสกรูเพื่อถอดการ์ดตัวยก PCIe ออกจากตัวครอบตัวยึด PCIe

หมายเหตุ

คลายสกรูสามหรือสี่ตัวบนการ์ดตัวยก PCIe ตามการกำหนดค่า

ตัวยก PCIe ที่ไม่มีแผ่นกั้นลมตัวยก PCIe	ตัวยก PCIe ที่มีแผ่นกั้นลมตัวยก PCIe

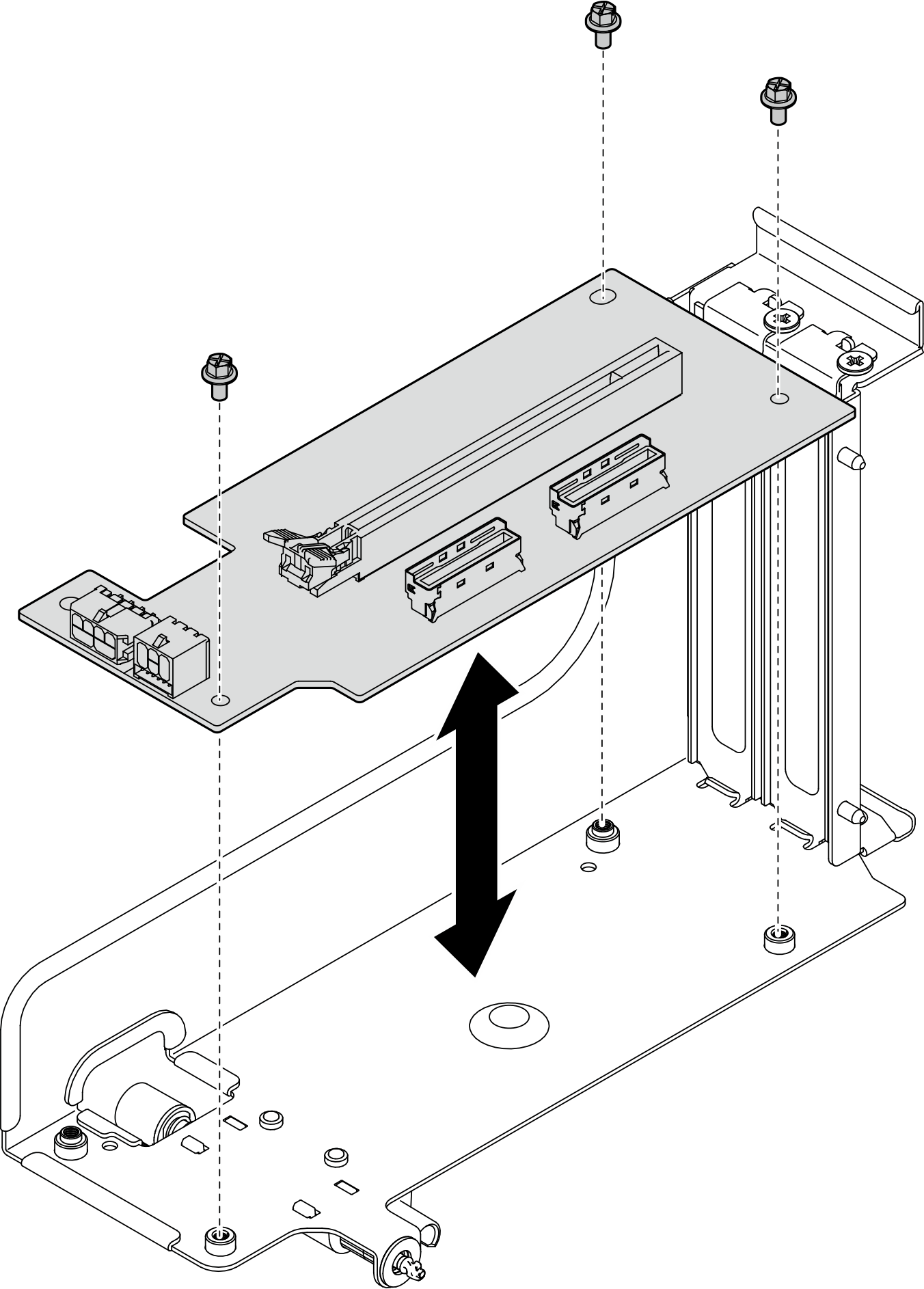

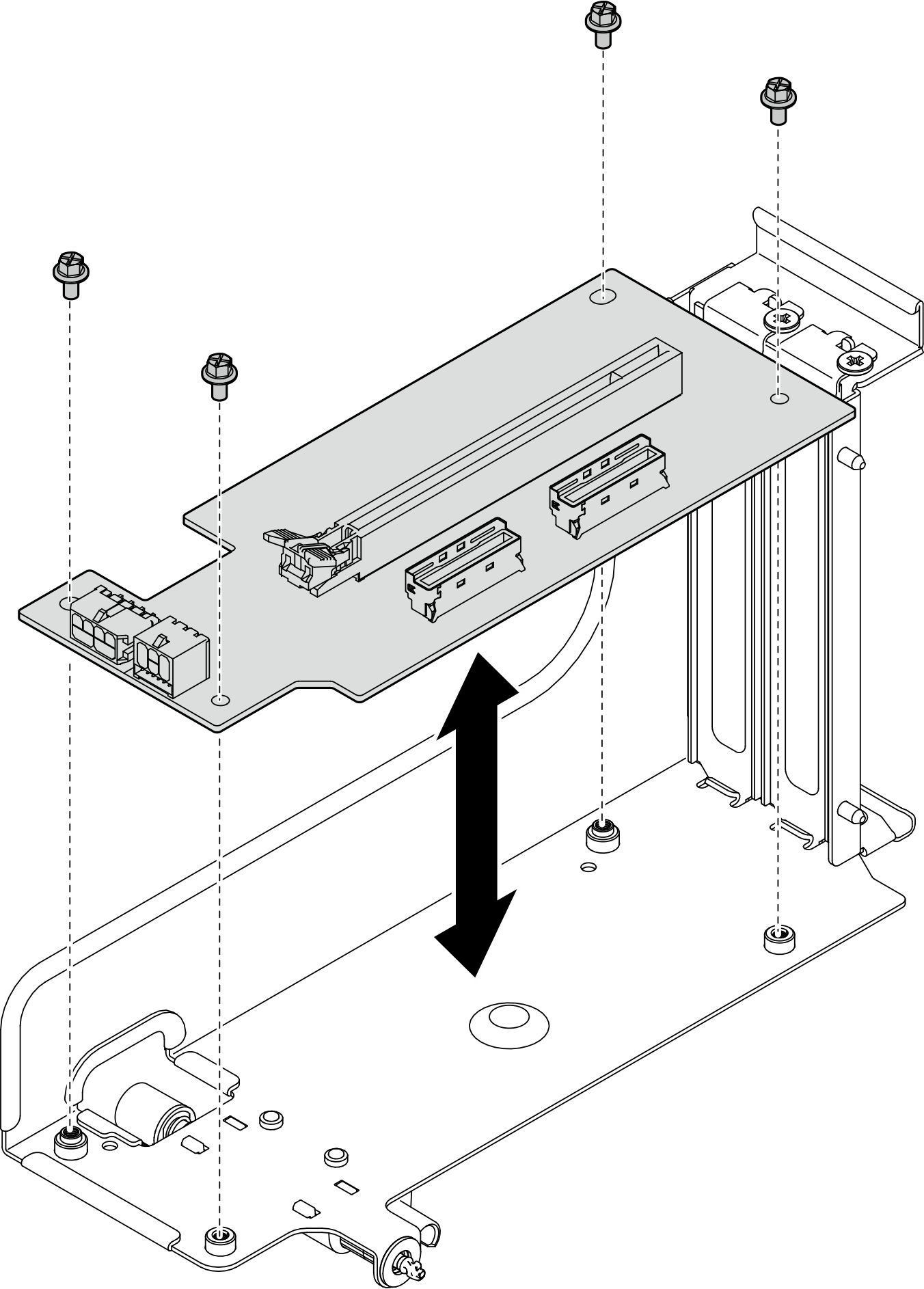

รูปที่ 6. การถอดการ์ดตัวยก PCIe	รูปที่ 7. การถอดการ์ดตัวยก PCIe
