卸下 PCIe 擴充卡組件

請依照本節中的指示卸下 PCIe 擴充卡組件。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

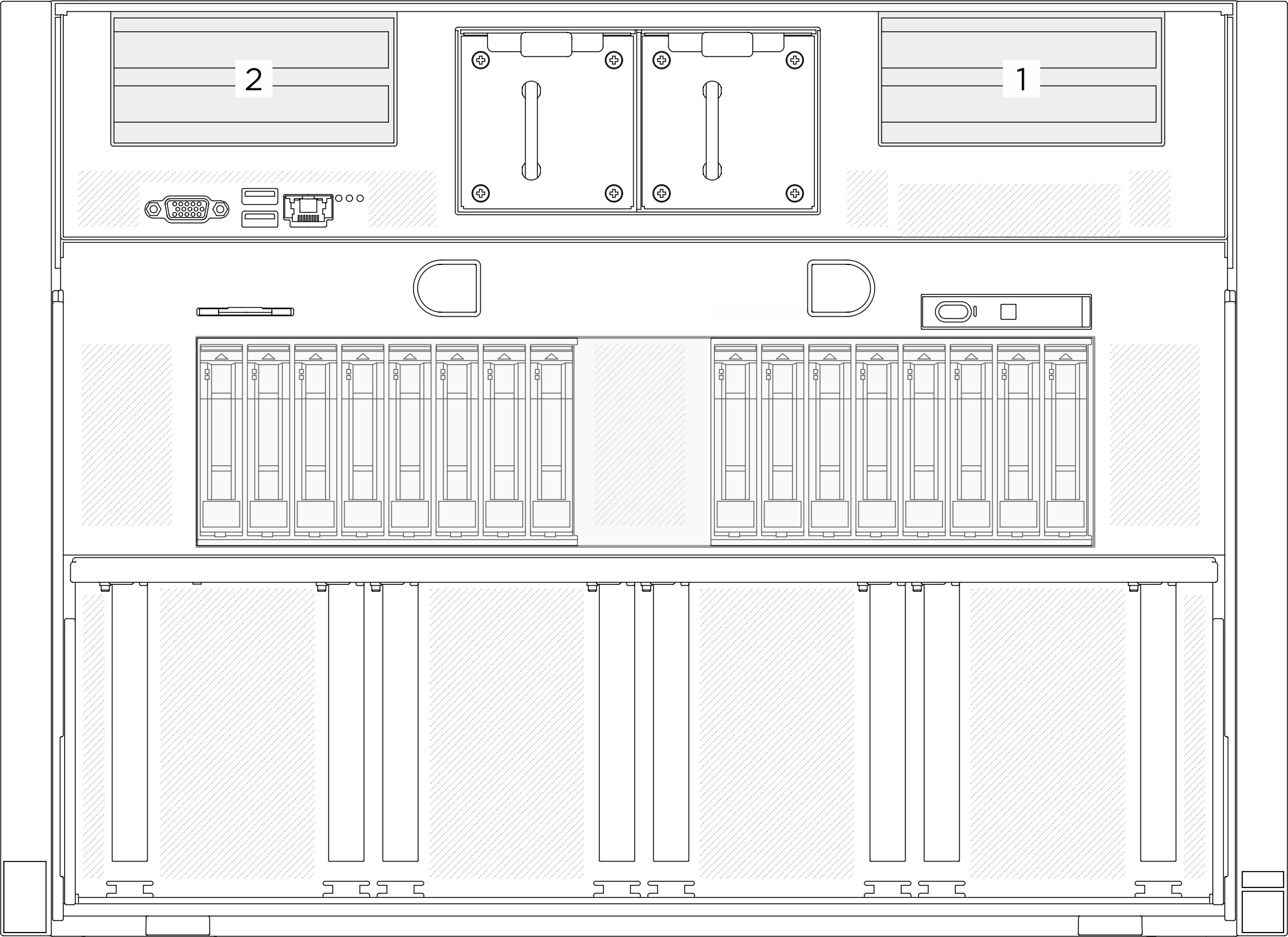

  • 伺服器最多支援兩張 PCIe 擴充卡，對應位置請參閱下圖。
    圖 1. PCIe 擴充卡位置
    PCIe riser locations
註
  • 為了維持適當的系統冷卻，在系統內未安裝 PCIe 擴充卡或擴充卡填充板的情況下，請勿操作伺服器。
  • PCIe 擴充卡組件看起來可能與圖例不同。

程序

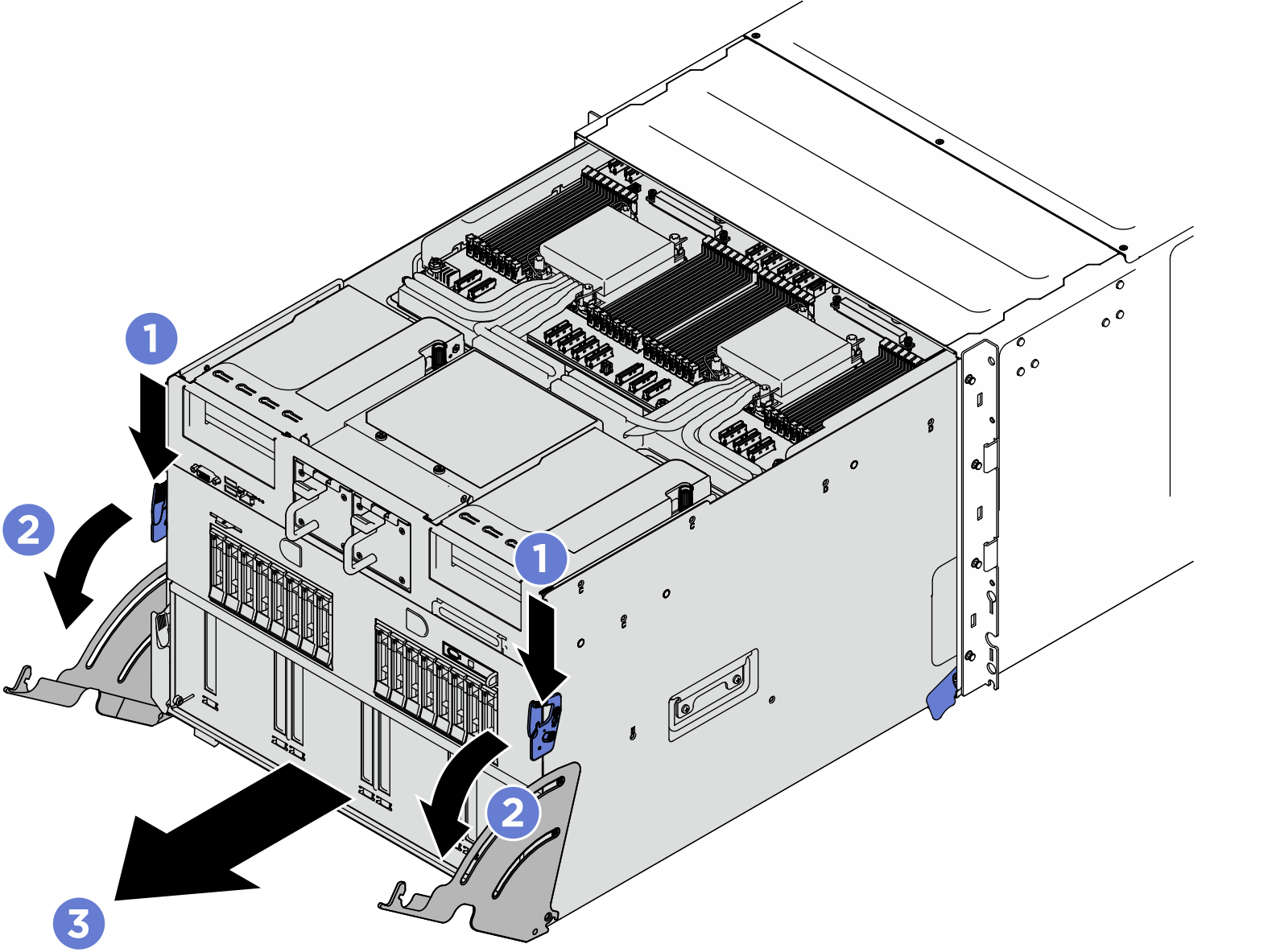

  1. 將系統滑動箱拉到停止位置。
    1. 按下兩個藍色鬆開閂鎖。
    2. 旋轉兩個釋放桿，直到它們垂直於滑動箱。
    3. 向前拉動滑動箱，直到其停止。
      重要
      為避免損壞，在將 PCIe 交換器滑動箱延伸至其停止位置後，請將兩個鬆開拉桿推回並確保其已鎖入定位。
      圖 2. 將系統滑動箱拉到停止位置
      Pulling the system shuttle to the stop position
  2. 稍微提起 PCIe 擴充卡組件，並將纜線從組件上斷開。
  3. 卸下 PCIe 擴充卡組件。
    1. 鬆開 PCIe 擴充卡上的指旋螺絲。
    2. 將 PCIe 擴充卡組件從 FIO/PCI 匣中提起。
      圖 3. 卸下 PCIe 擴充卡組件
      PCIe riser assembly removal

在您完成之後

  1. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
  2. 如果您計劃回收元件：

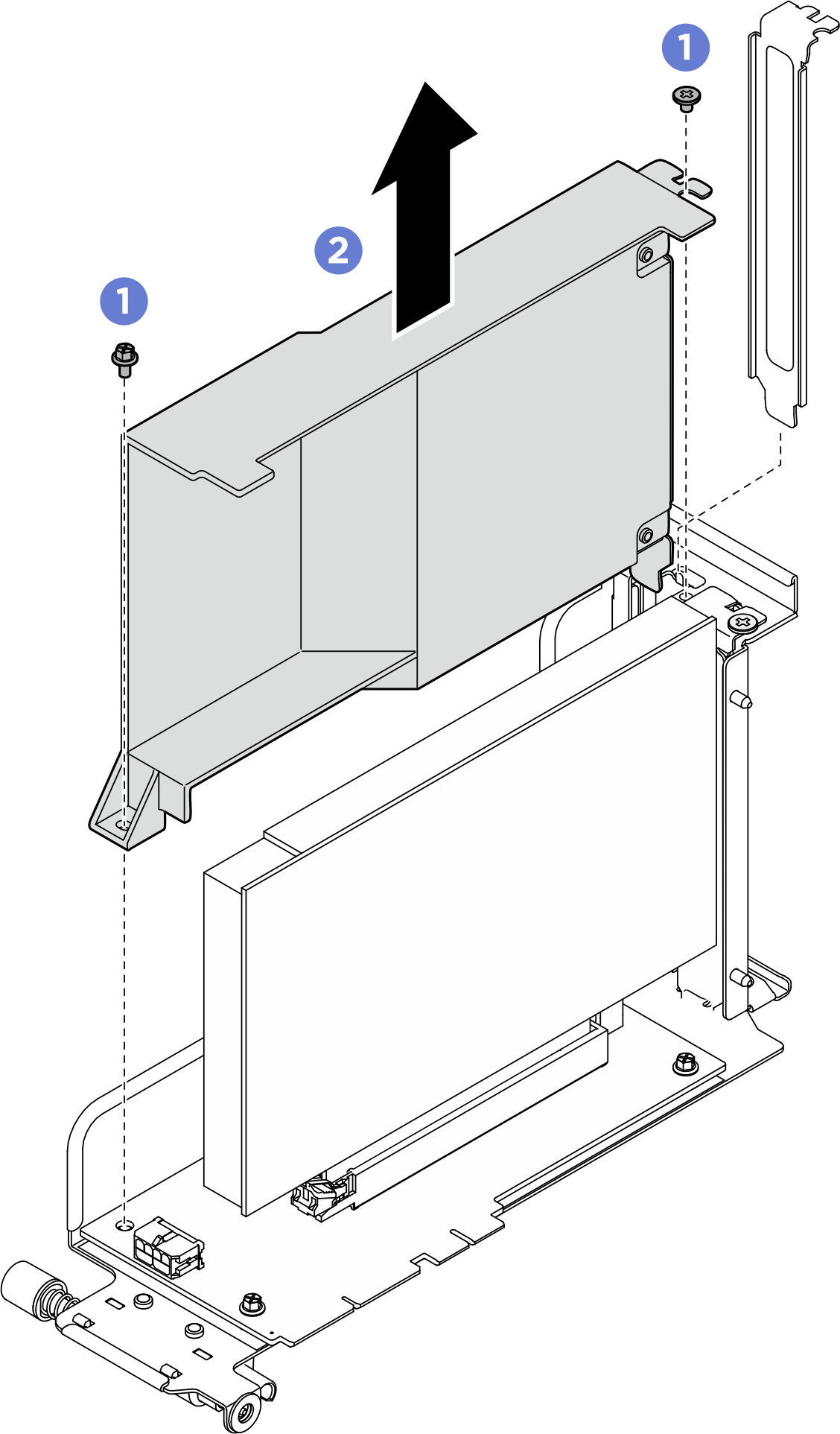

    1. （選配）如果已安裝 PCIe 擴充卡空氣擋板，請將其卸下。
      1. 鬆開將 PCIe 擴充卡空氣擋板固定到 PCIe 擴充卡的兩個螺絲。
      2. 抓住 PCIe 擴充卡空氣擋板並小心地將其拉出。
        圖 4. 卸下 PCIe 擴充卡空氣擋板
        PCIe riser air baffle removal

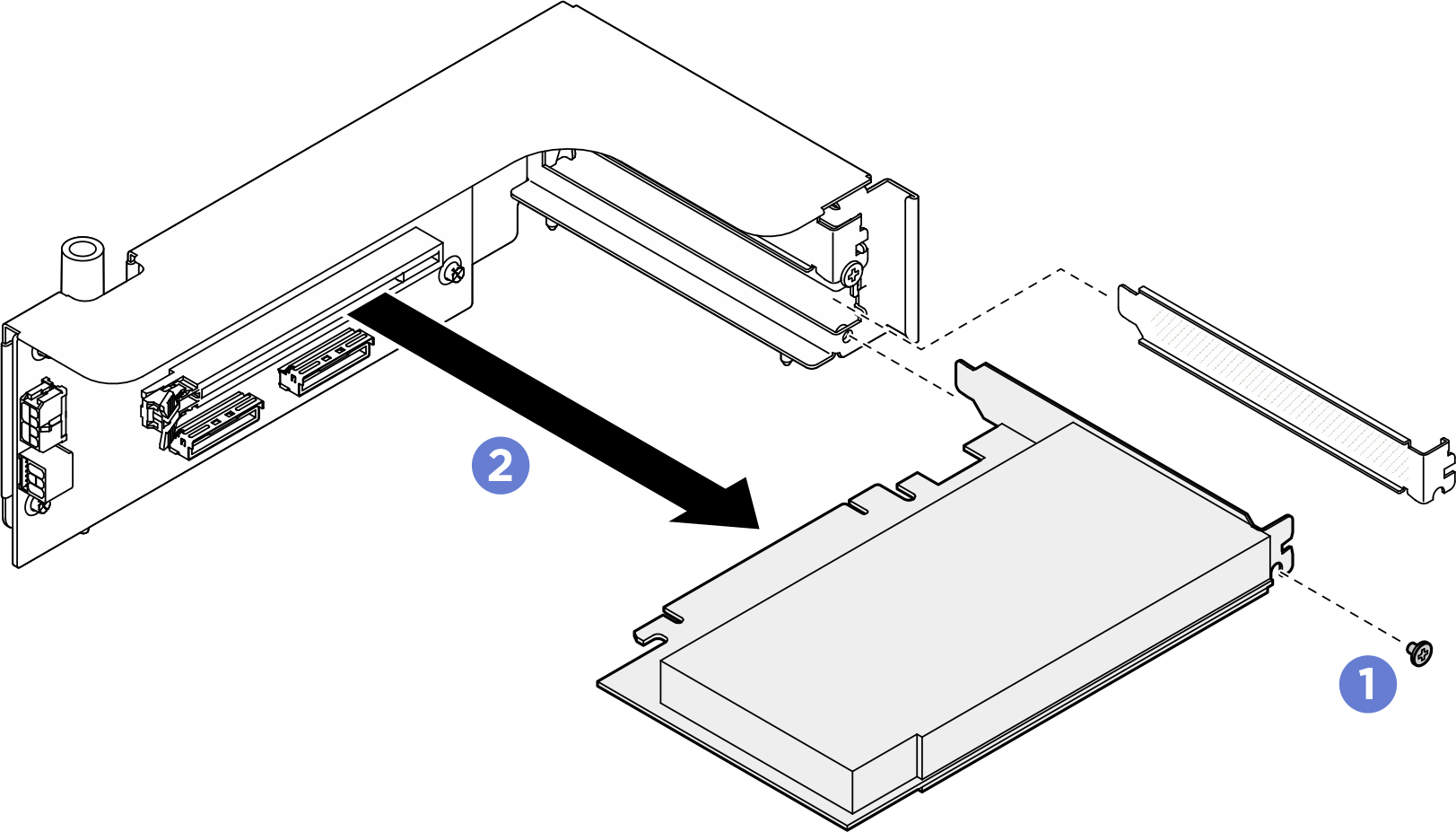

    2. 從 PCIe 擴充卡卸下 PCIe 配接卡。
      1. 鬆開將 PCIe 配接卡固定到 PCIe 擴充卡的螺絲。
      2. 抓住 PCIe 配接卡邊緣，小心地將其從 PCIe 插槽拉出。
        圖 5. 卸下 PCIe 配接卡
        PCIe adapter removal

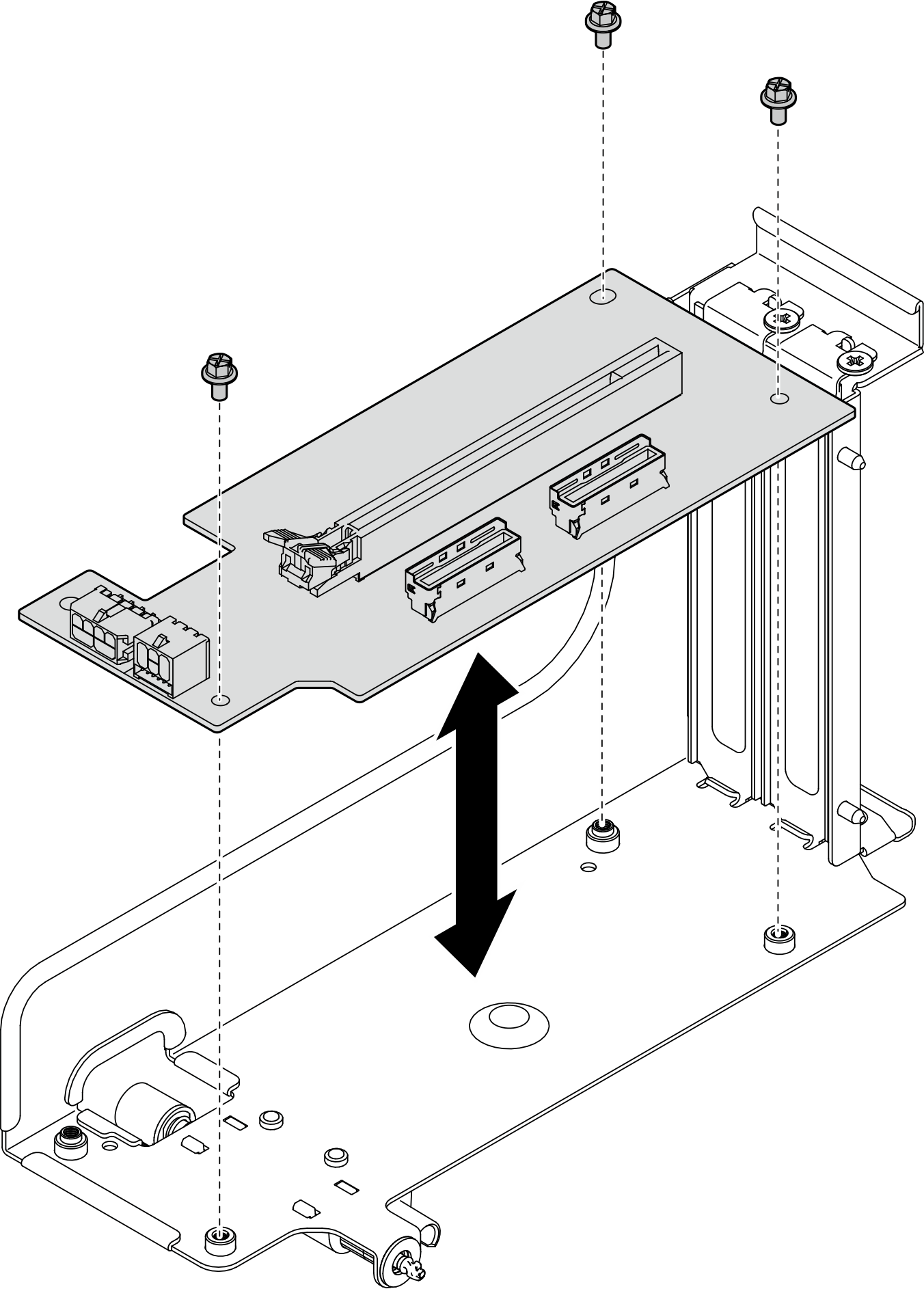

    3. 鬆開螺絲，從 PCIe 擴充卡匣卸下 PCIe 擴充卡。
      註
      視配置而定，鬆開 PCIe 擴充卡上的三顆或四顆螺絲。
      無 PCIe 擴充卡空氣擋板的 PCIe 擴充卡有 PCIe 擴充卡空氣擋板的 PCIe 擴充卡
      圖 6. 卸下 PCIe 擴充卡
      PCIe riser card removal
      圖 7. 卸下 PCIe 擴充卡
      PCIe riser card removal
    4. 依據當地法規回收元件。
