PCIe-Adapterkartenbaugruppe entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adapterkartenbaugruppe zu entfernen.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.

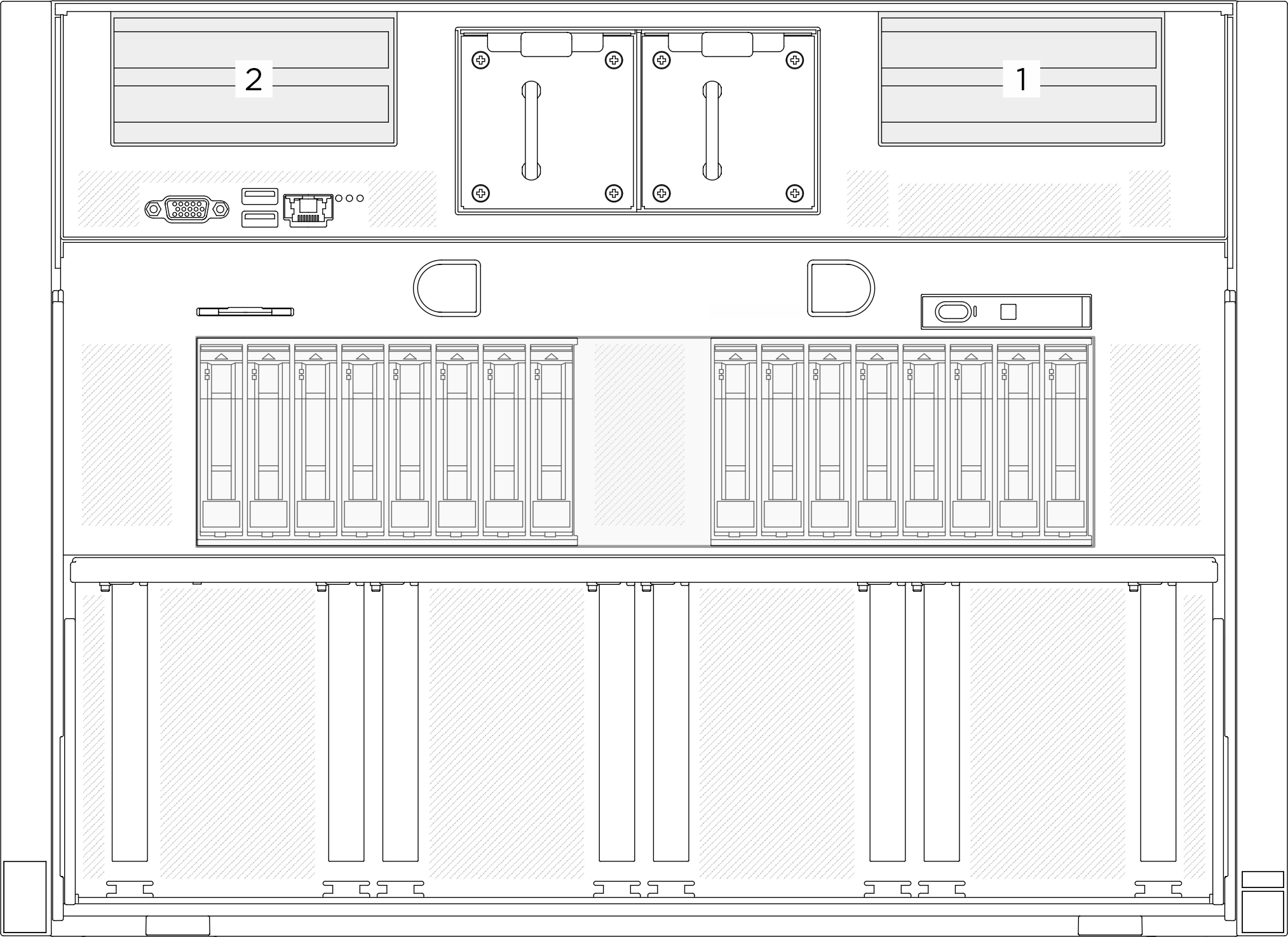

Der Server unterstützt bis zu zwei PCIe-Adapterkarten. Die entsprechende Positionen finden Sie in der folgenden Abbildung.
Abbildung 1. Positionen der PCIe-Adapterkarten

Anmerkung

Nehmen Sie den Server nur in Betrieb, wenn im System eine PCIe-Adapterkarte oder ein Platzhalterelement für Adapterkarten installiert ist, um eine ordnungsgemäße Kühlung des Systems sicherzustellen.
Das Aussehen der PCIe-Adapterkartenbaugruppe weicht möglicherweise von den Abbildungen in diesem Abschnitt ab.

Vorgehensweise

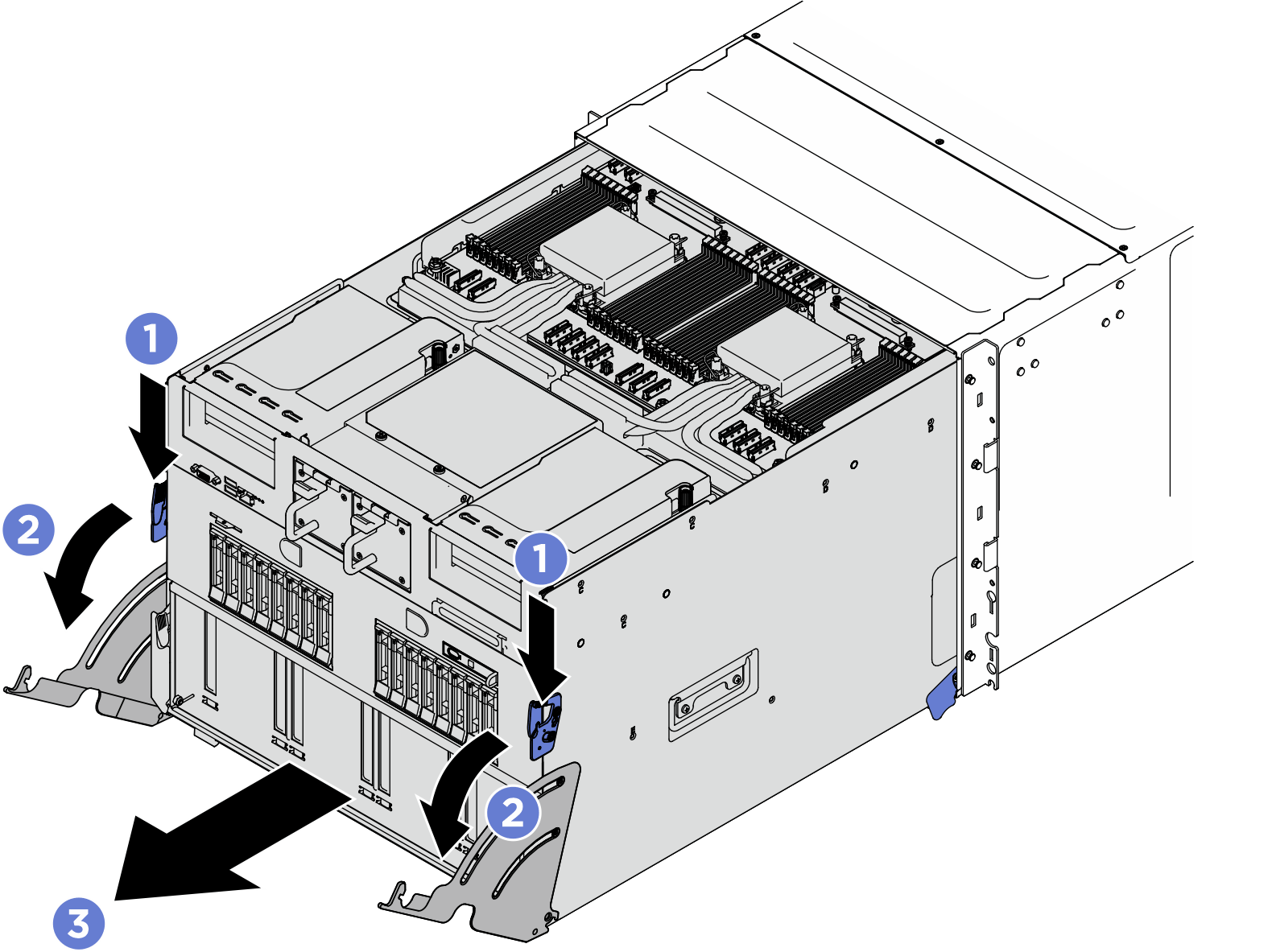

Ziehen Sie das System-Shuttle bis zum Anschlag.
1. Drücken Sie auf die zwei blauen Entriegelungshebel.
2. Drehen Sie die beiden Lösehebel, bis sie senkrecht zum Shuttle stehen.
3. Ziehen Sie das Shuttle bis zum Anschlag nach vorne.
  Wichtig
  Um Beschädigungen zu vermeiden, drücken Sie die beiden Lösehebel zurück und stellen Sie sicher, dass sie einrasten, nachdem Sie den PCIe-Switch-Shuttle bis zur Stoppposition ausgefahren haben.
  Abbildung 2. Ziehen des System-Shuttles bis zum Anschlag
Heben Sie die PCIe-Adapterkartenbaugruppe leicht an und ziehen Sie die Kabel von der Baugruppe ab.

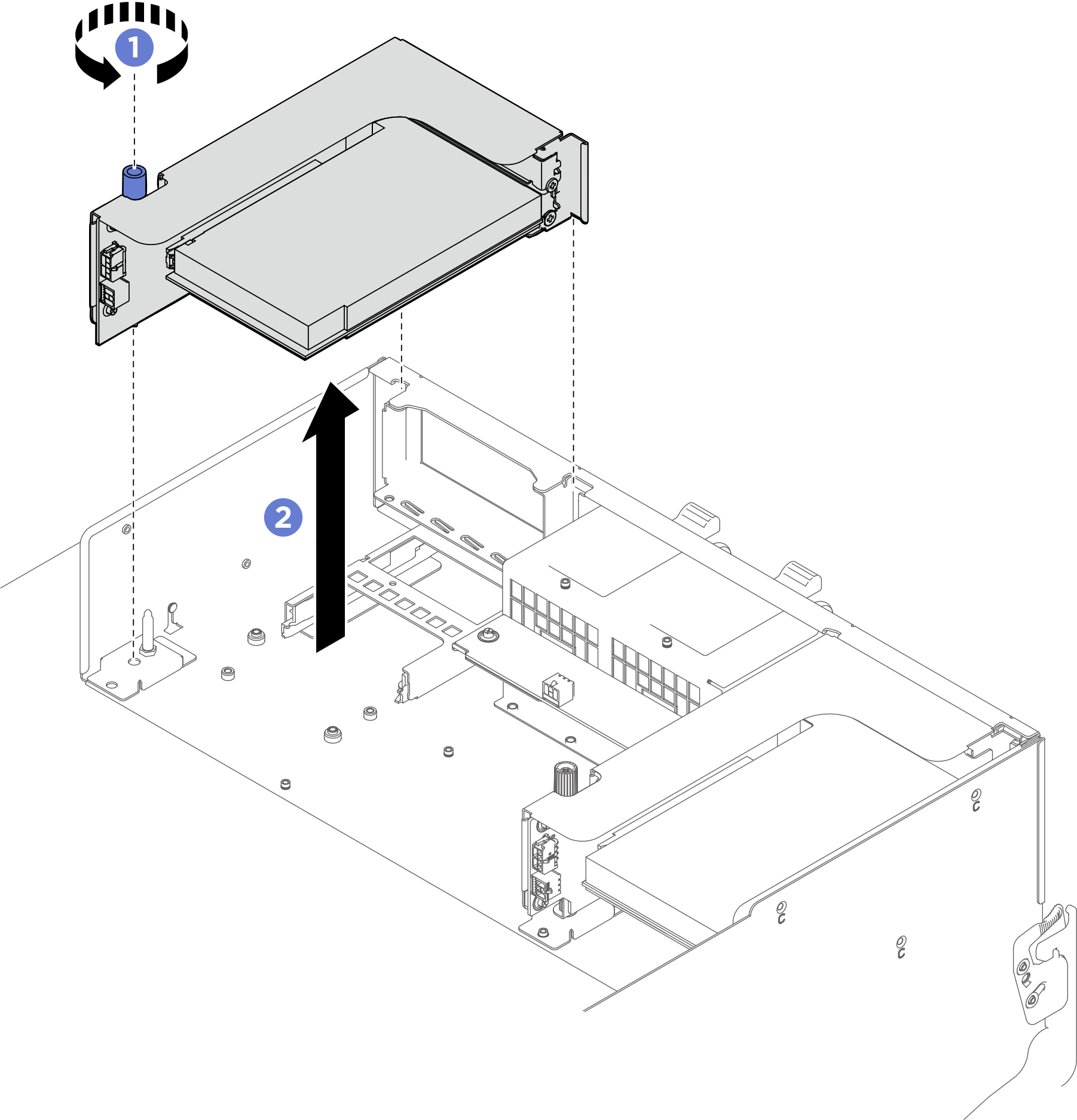

Entfernen Sie die PCIe-Adapterbaugruppe.
1. Lösen Sie die Rändelschraube der PCIe-Adapterkarte.
2. Heben Sie die PCIe-Adapterkartenbaugruppe aus dem FIO/PCI-Rahmen heraus.
  Abbildung 3. PCIe-Adapterkartenbaugruppe entfernen

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Wenn Sie die Komponente recyceln möchten:

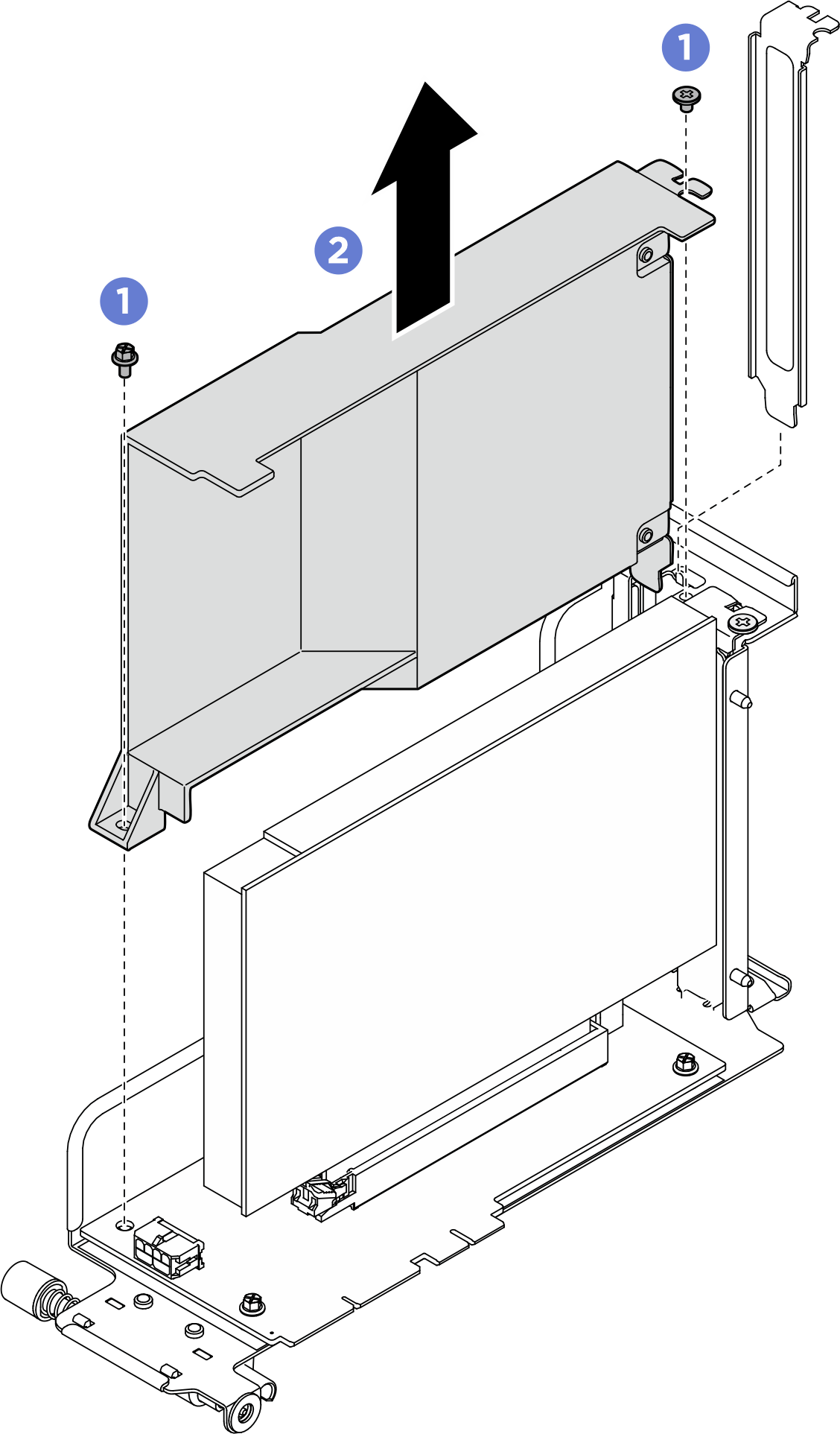

(Optional) Wenn die Luftführung für die PCIe-Adapterkarte installiert ist, entfernen Sie sie.
1. Lösen Sie die beiden Schrauben, mit denen die Luftführung für die PCIe-Adapterkarte an der PCIe-Adapterkarte befestigt ist.
2. Greifen Sie die Luftführung für die PCIe-Adapterkarte und ziehen Sie sie vorsichtig heraus.
  Abbildung 4. Entfernung der Luftführung für die PCIe-Adapterkarte

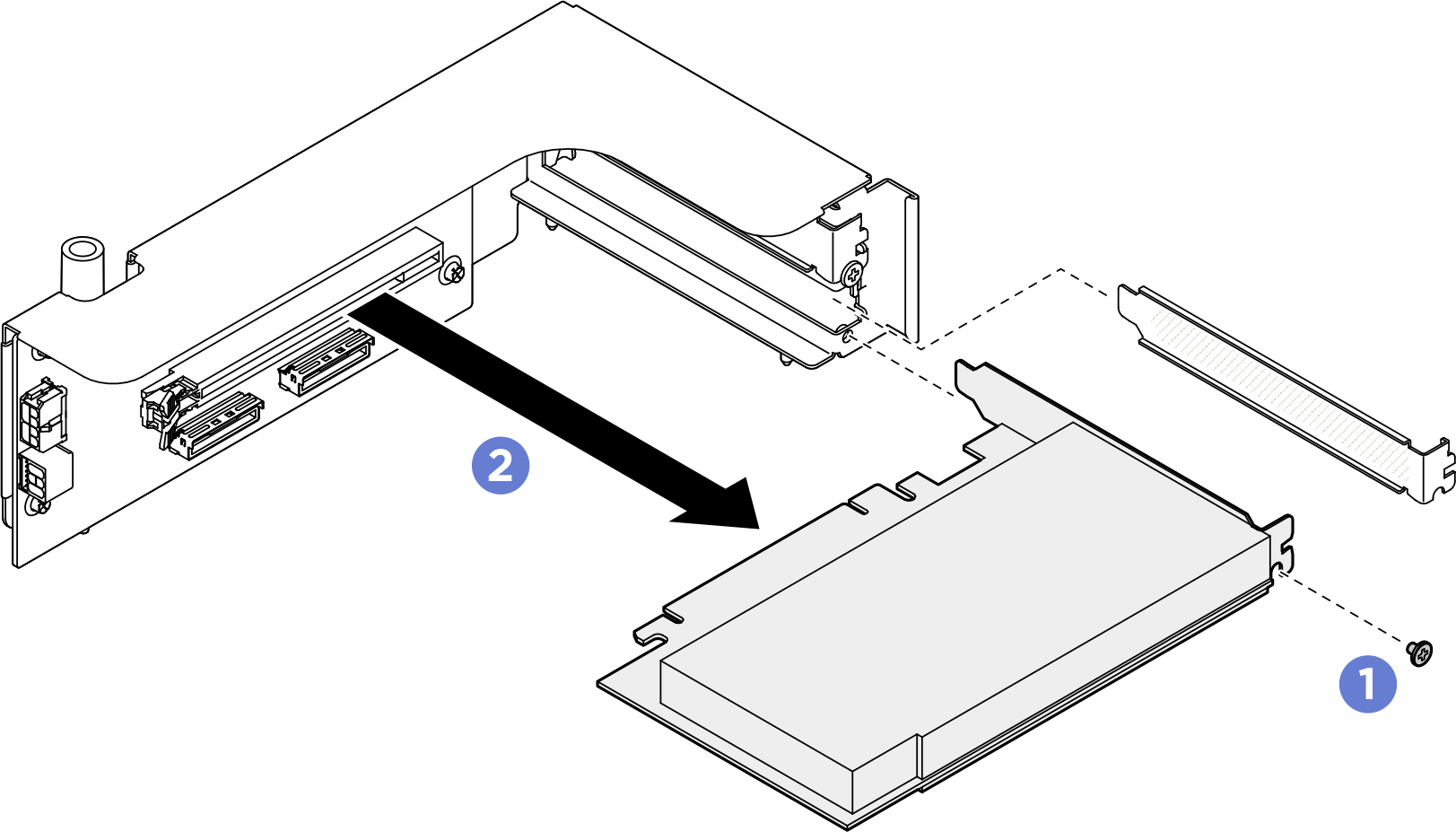

Entfernen Sie den PCIe-Adapter aus der PCIe-Adapterkarte.
1. Lösen Sie die Schraube, mit der der PCIe-Adapter an der PCIe-Adapterkarte befestigt ist.
2. Fassen Sie den PCIe-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe-Steckplatz.
  Abbildung 5. Entfernen des PCIe-Adapters

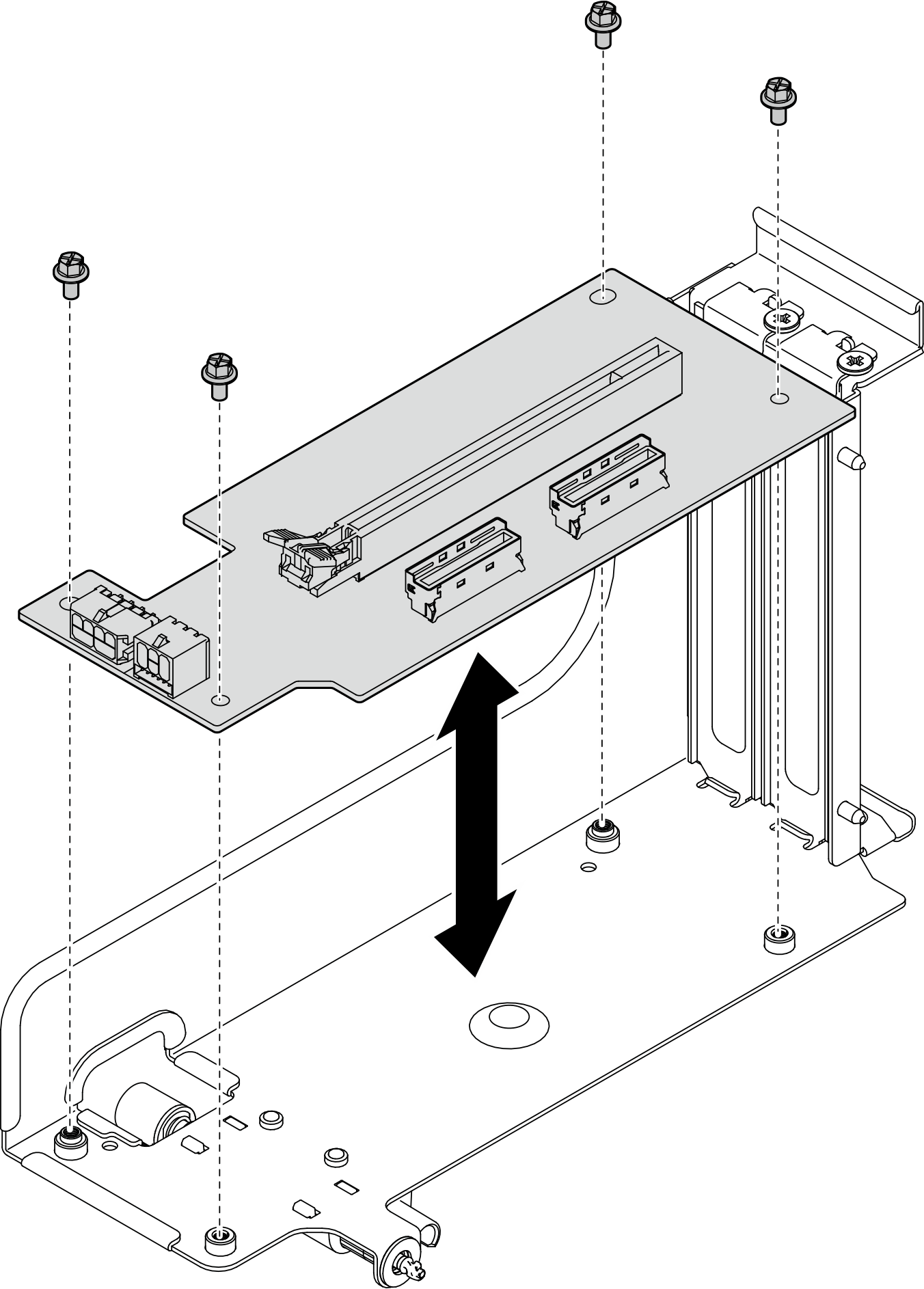

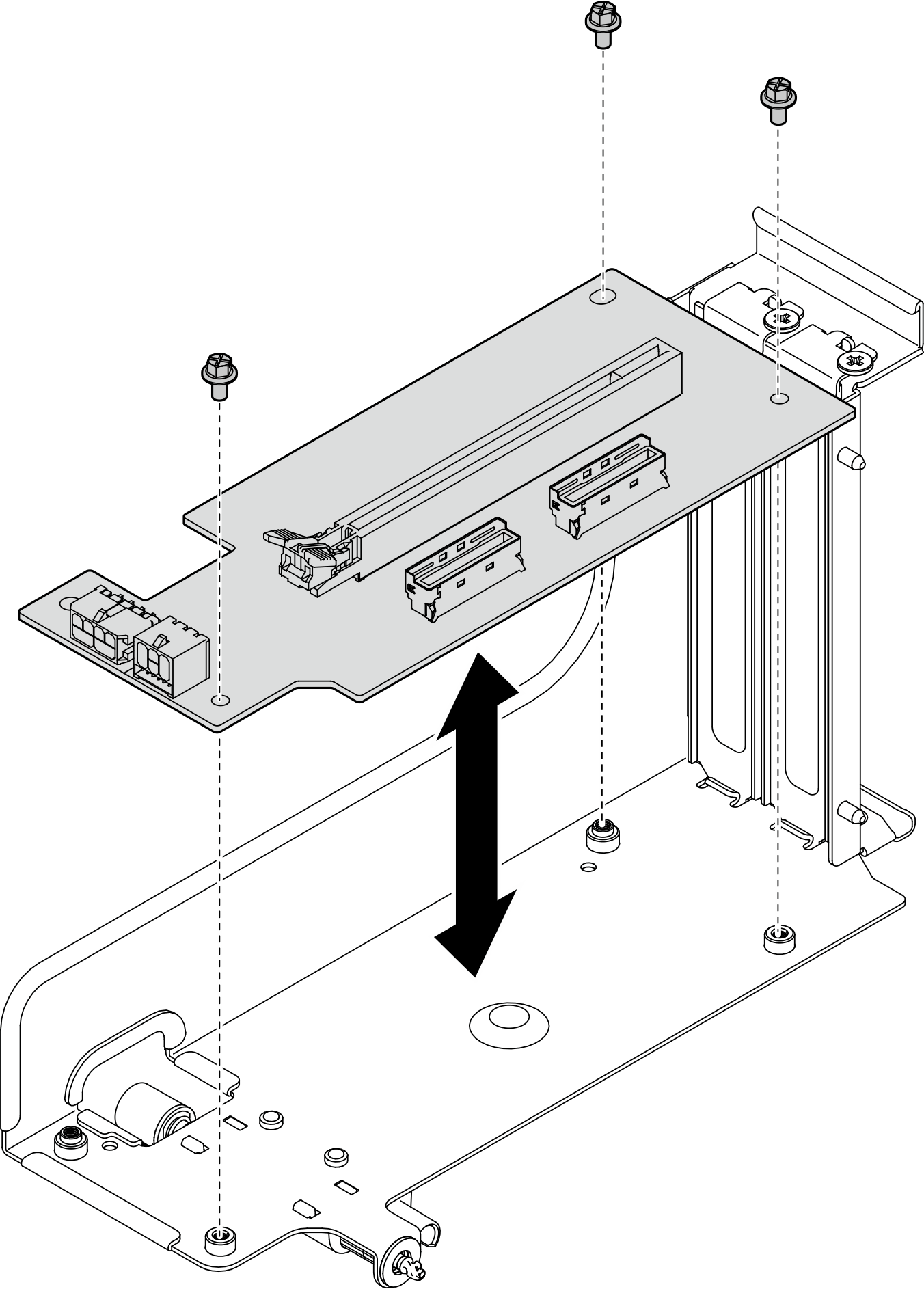

Lösen Sie die Schrauben, um die PCIe-Adapterkarte vom PCIe-Adapterrahmen zu entfernen.

Anmerkung

Lösen Sie je nach Konfiguration drei oder vier Schrauben an der PCIe-Adapterkarte.

PCIe-Adapterkarte ohne Luftführung für die PCIe-Adapterkarte	PCIe-Adapterkarte mit Luftführung für die PCIe-Adapterkarte
Abbildung 6. Entfernen der PCIe-Adapterkarte	Abbildung 7. Entfernen der PCIe-Adapterkarte
