PCIe 라이저 어셈블리 제거

이 섹션의 지침에 따라 PCIe 라이저 어셈블리를 제거하십시오.

이 작업 정보

주의

설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
서버에서 PCIe 라이저를 최대 2개 지원합니다. 해당 위치는 다음 그림을 참조하십시오.

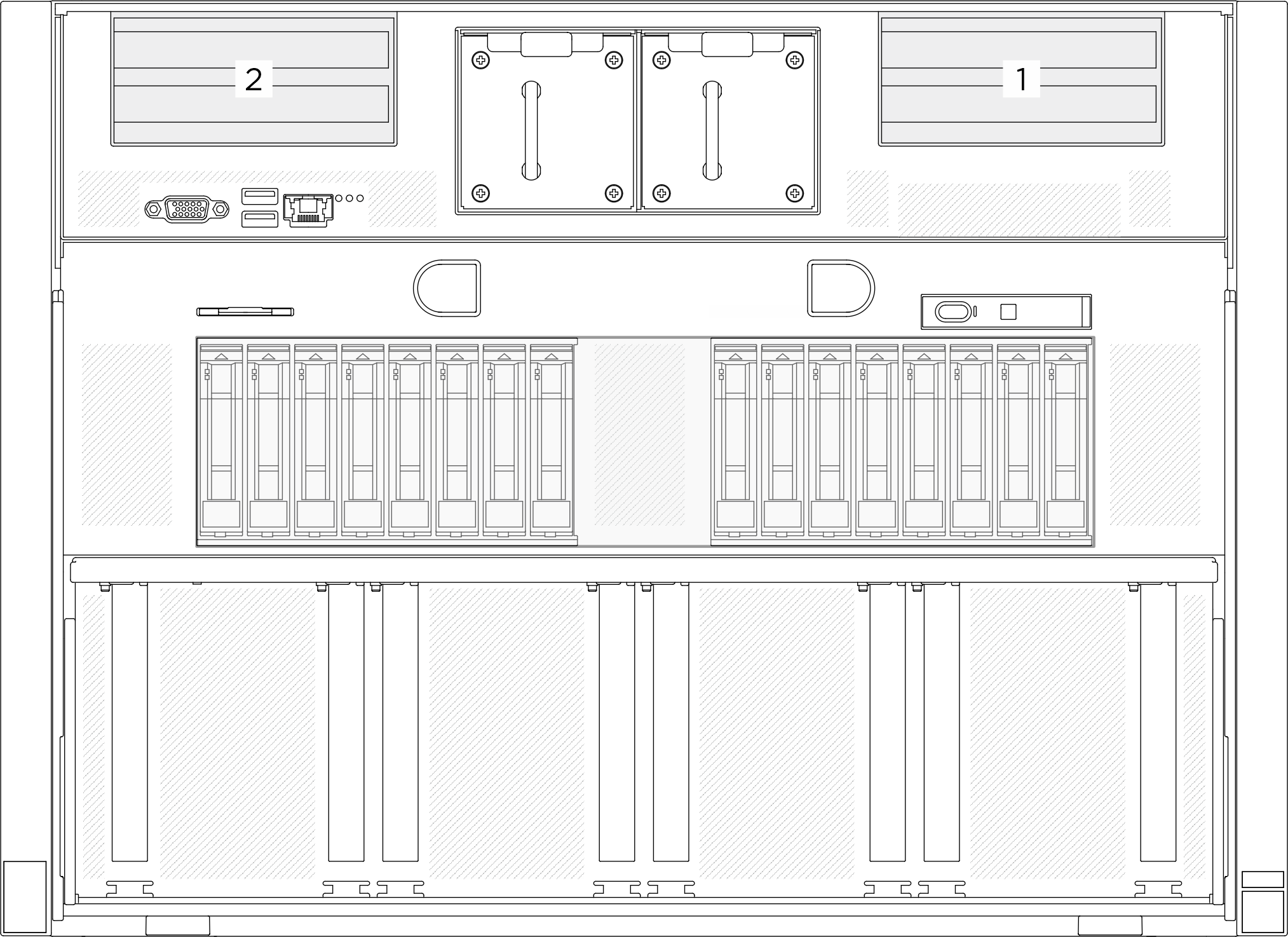

그림 1. PCIe 라이저 위치

주

적절한 시스템 냉각 상태를 유지하려면 시스템에 PCIe 라이저 또는 라이저 필러가 설치되지 않은 상태로 서버를 작동시키지 마십시오.
PCIe 라이저 어셈블리는 그림과 다를 수 있습니다.

절차

시스템 셔틀을 정지 위치로 당기십시오.
1. 파란색 해제 래치 2개를 누릅니다.
2. 셔틀에 수직이 될 때까지 두 개의 해제 레버를 돌리십시오.
3. 셔틀이 멈출 때까지 앞으로 당깁니다.
  중요사항
  손상을 방지하려면 두 개의 해제 레버를 뒤로 밀고 PCIe 스위치 셔틀을 정지 위치로 확장한 후 제자리에 고정되었는지 확인하십시오.
  그림 2. 시스템 셔틀을 정지 위치로 당기기
PCIe 라이저 어셈블리를 약간 들어 올리고 어셈블리에서 케이블을 분리하십시오.
PCIe 라이저 어셈블리를 제거하십시오.
1. PCIe 라이저의 나비 나사를 푸십시오.
2. PCIe 라이저 어셈블리를 FIO/PCI 케이지에서 들어 올리십시오.

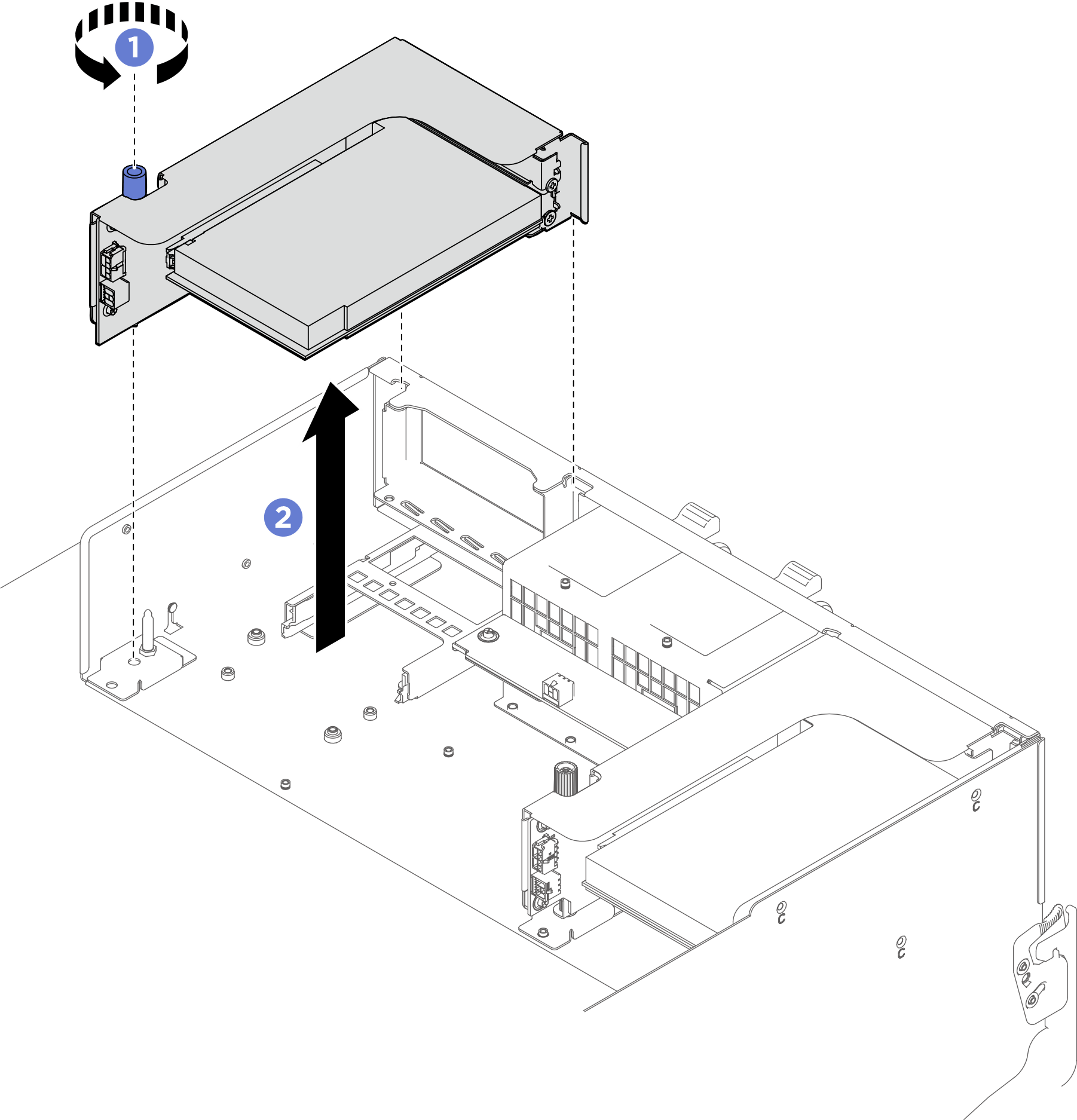

  그림 3. PCIe 라이저 어셈블리 제거

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
구성 요소를 재활용하려는 경우:
1. (선택 사항) PCIe 라이저 공기 조절 장치가 설치되어 있는 경우 이를 제거하십시오.
  1. PCIe 라이저 공기 조절 장치를 PCIe 라이저에 고정하는 나사 2개를 푸십시오.
  2. PCIe 라이저 공기 조절 장치를 잡고 조심스럽게 당겨 빼내십시오.

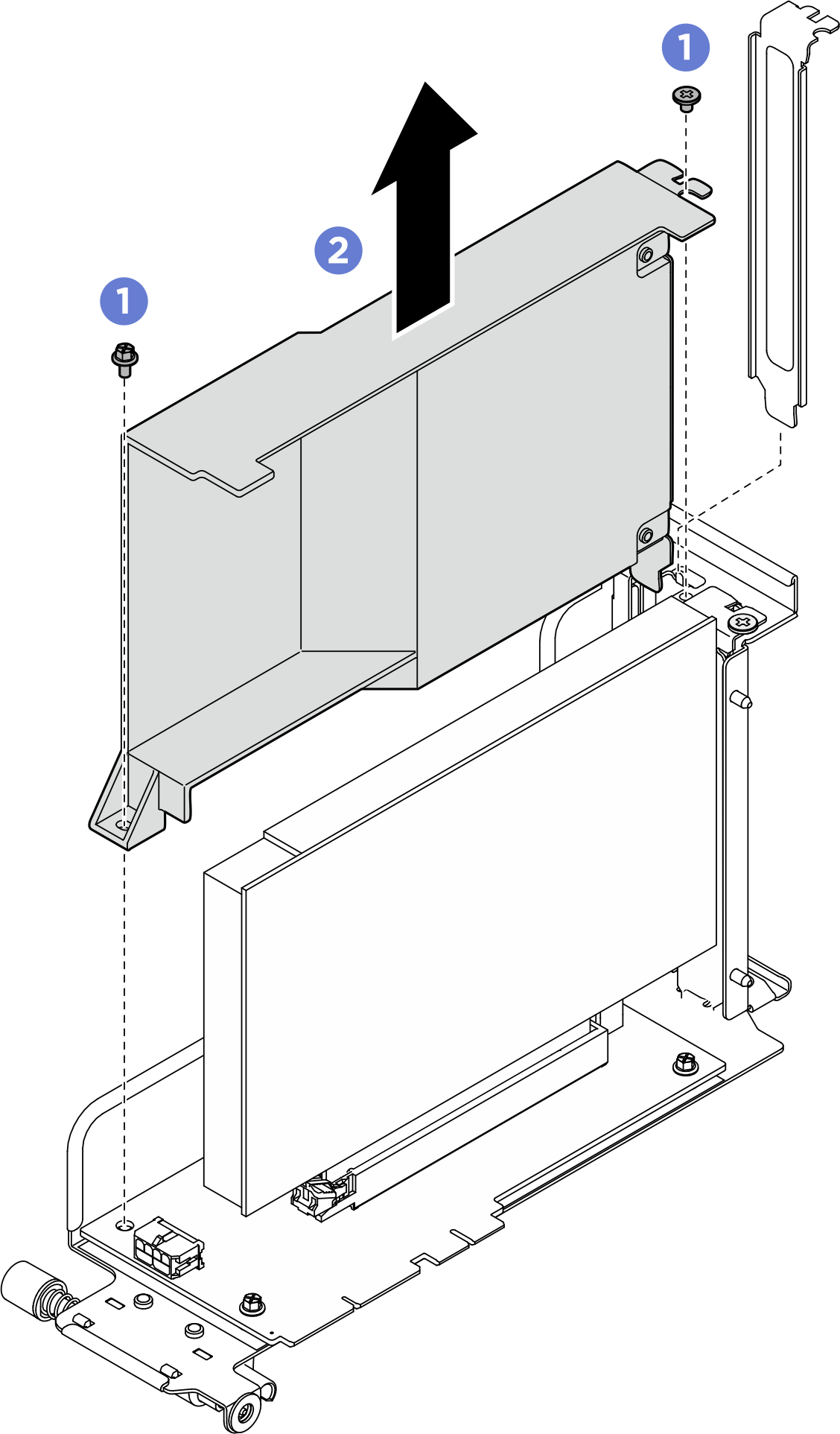

    그림 4. PCIe 라이저 공기 조절 장치 제거
2. PCIe 라이저에서 PCIe 어댑터를 제거하십시오.
  1. PCIe 어댑터를 PCIe 라이저에 고정하는 나사를 푸십시오.

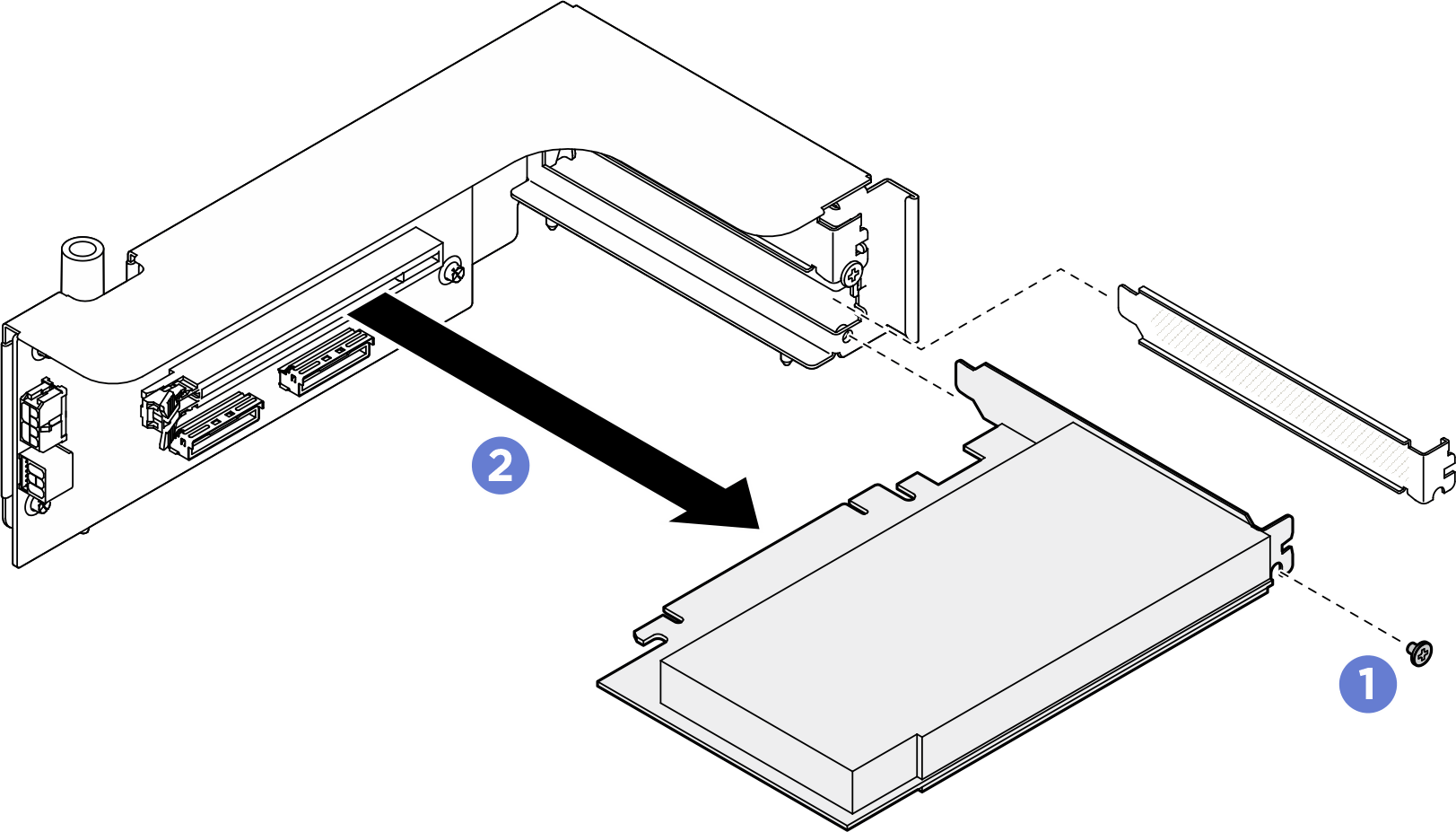

  2. PCIe 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.
    그림 5. PCIe 어댑터 제거
3. 나사를 풀어 PCIe 라이저 카드를 PCIe 라이저 케이지에서 제거하십시오.
  주
  구성에 따라 PCIe 라이저 카드의 나사 3개 또는 4개를 푸십시오.
  공기 조절 장치가 없는 PCIe 라이저 공기 조절 장치가 있는 PCIe 라이저

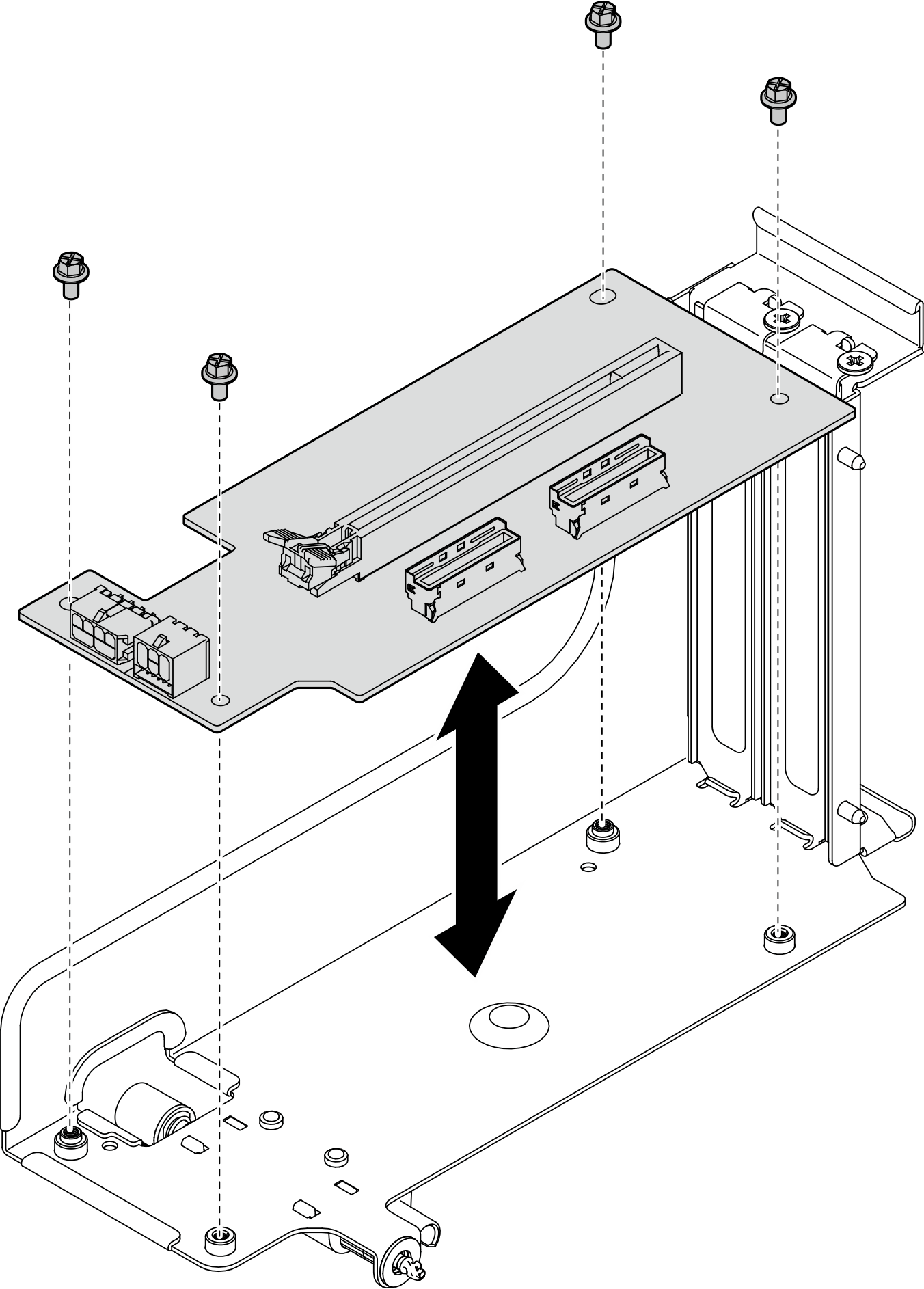

  그림 6. PCIe 라이저 카드 제거

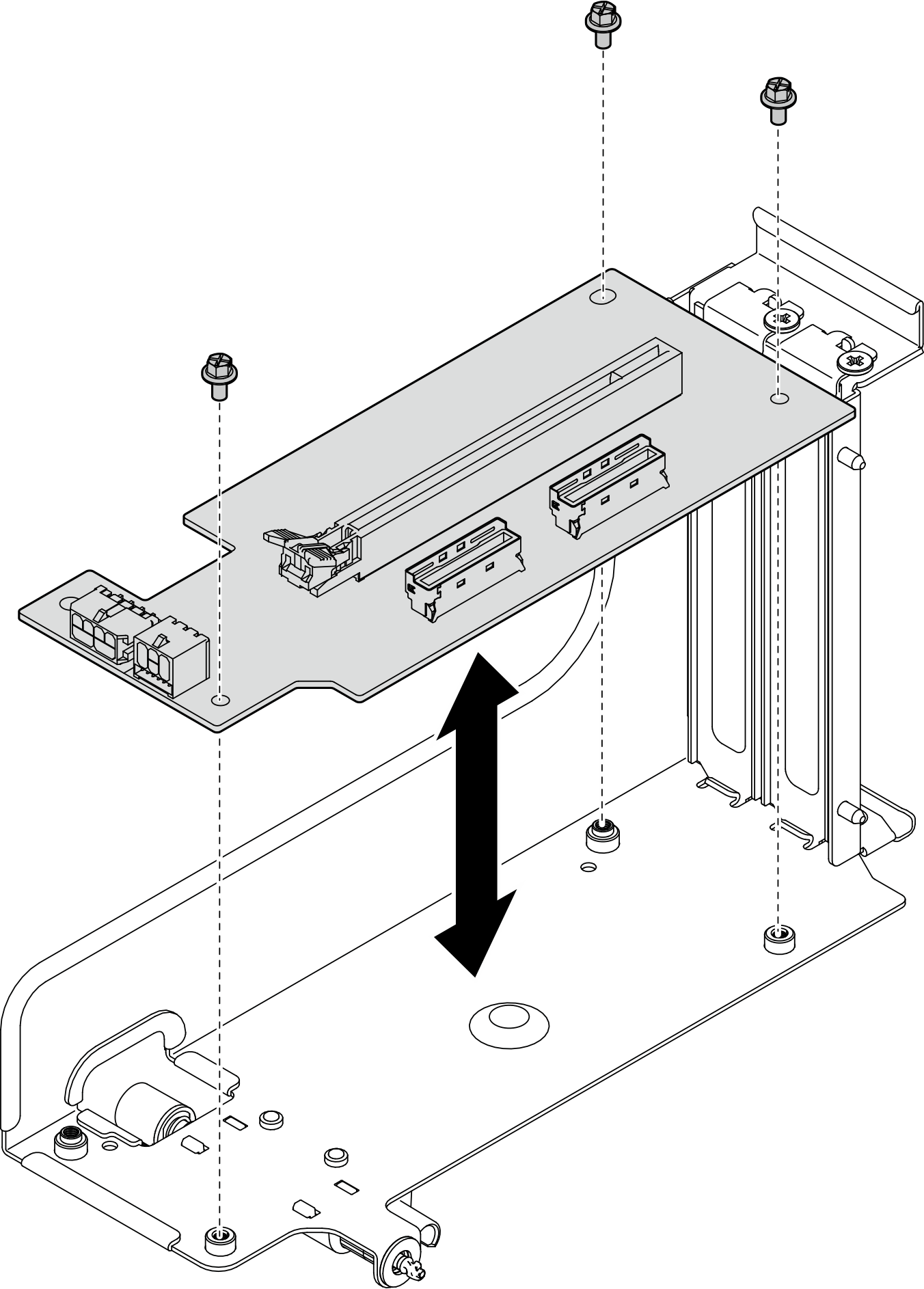

  그림 7. PCIe 라이저 카드 제거
4. 현지 규정에 따라 구성 요소를 재활용하십시오.
