Remover um conjunto de placa riser PCIe

Siga as instruções nesta seção para remover um conjunto de placa riser PCIe.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

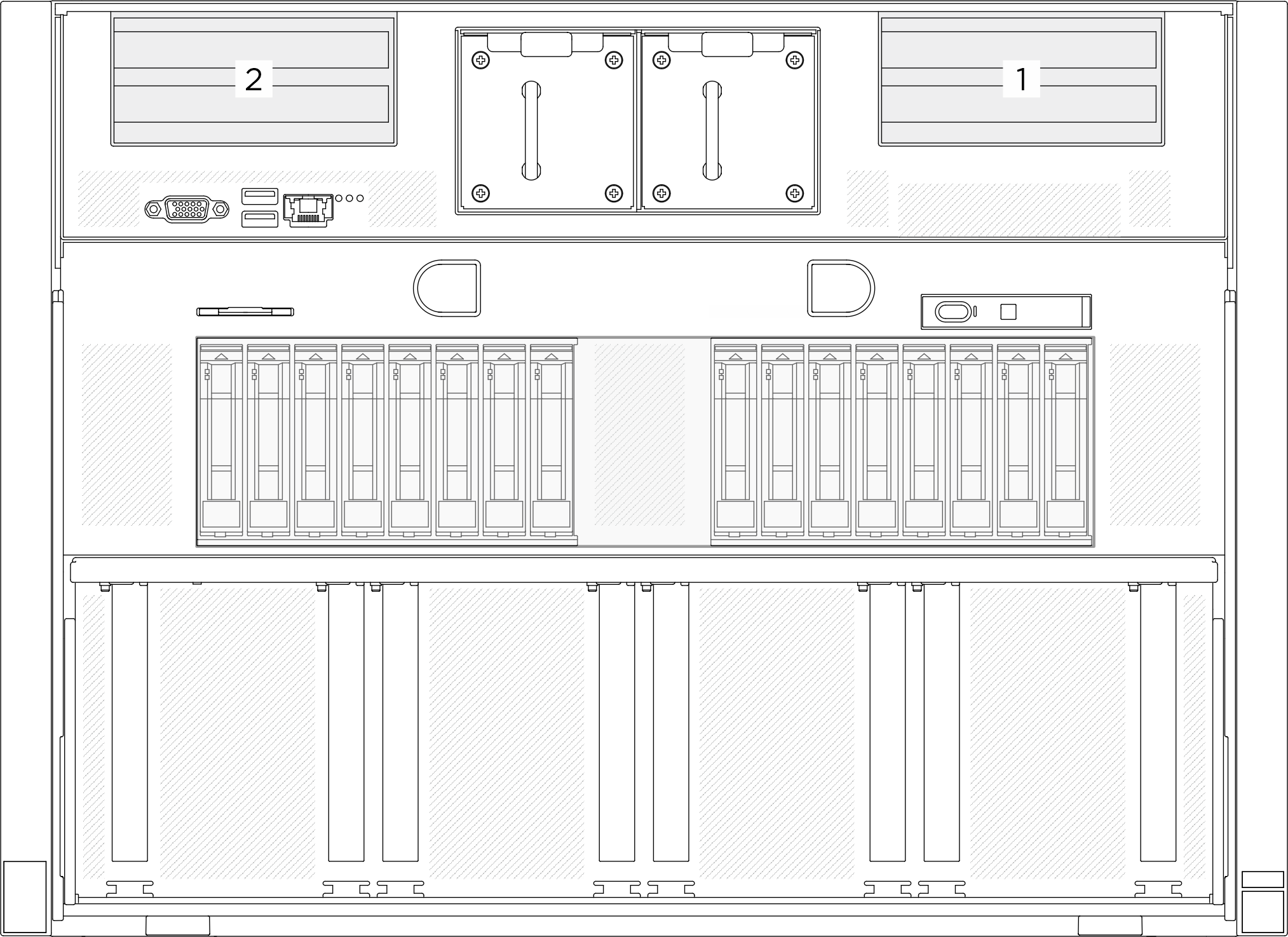

O servidor comporta até duas placas riser PCIe. Consulte a ilustração a seguir para saber os locais correspondentes.
Figura 1. Locais da placa riser PCIe

Nota

Para manter um resfriamento adequado do sistema, não opere o servidor sem uma placa riser PCIe ou um preenchimento da placa riser instalado no sistema.
O conjunto de placa riser PCIe pode ser um pouco diferente das ilustrações.

Procedimento

Empurre o suporte do sistema para a posição de parada.
1. Pressione as duas travas de liberação azuis.
2. Gire as duas alavancas de liberação até que sejam perpendiculares ao suporte.
3. Puxe o suporte para frente até que pare.
  Importante
  Para evitar danos, empurre as duas alavancas de liberação para trás e certifique-se de que elas travem no lugar depois de estender o suporte do comutador PCIe até sua posição de parada.
  Figura 2. Puxando o suporte do sistema para a posição de parada
Levante levemente o conjunto de placa riser PCIe e desconecte os cabos do conjunto.

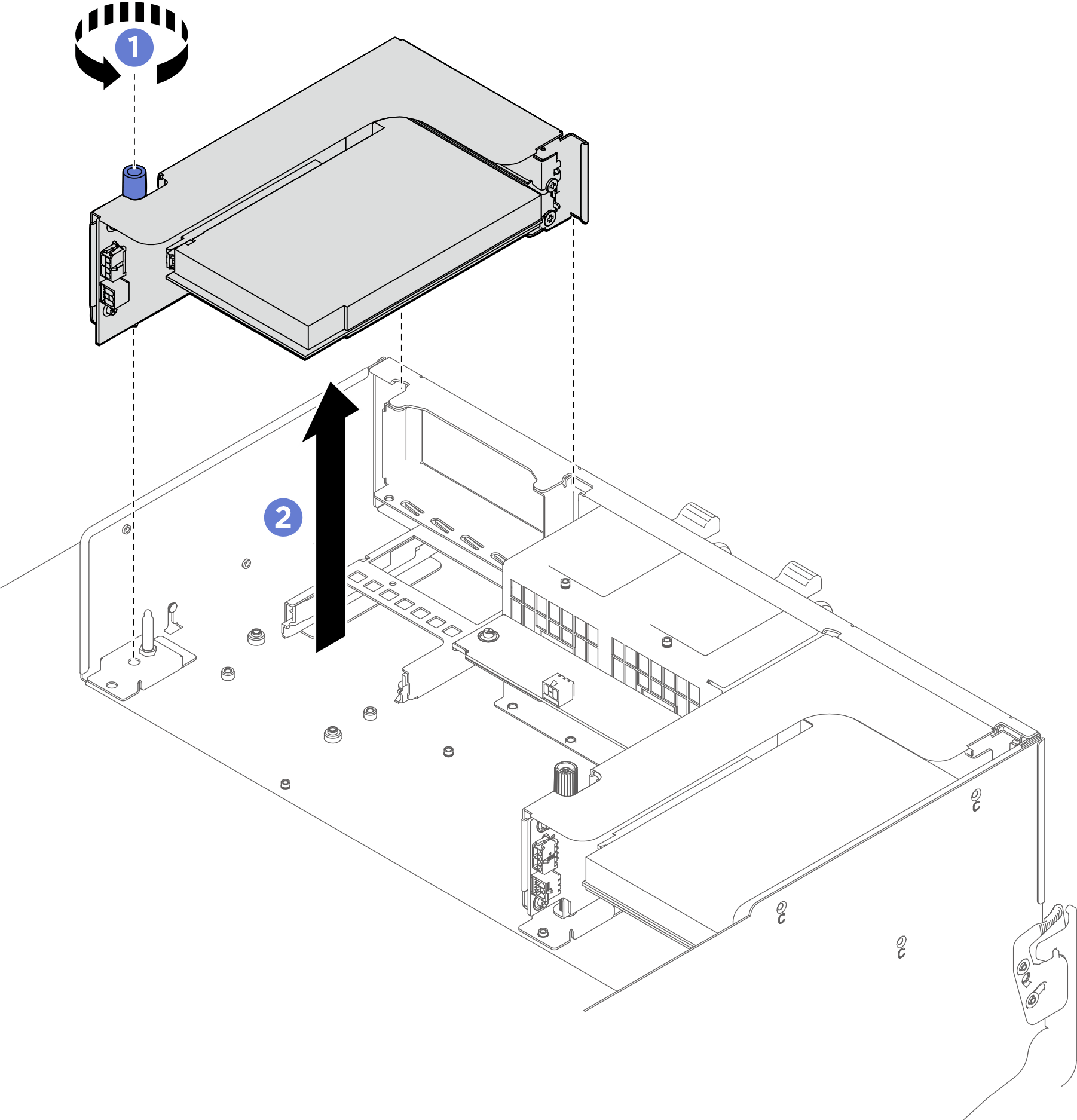

Remova o conjunto de placa riser PCIe.
1. Solte o parafuso de aperto manual na placa riser PCIe.
2. Levante o conjunto de placa riser PCIe para fora da gaiola FIO/PCI.
  Figura 3. Remoção do conjunto de placa riser PCIe

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
Se você planeja reciclar o componente:

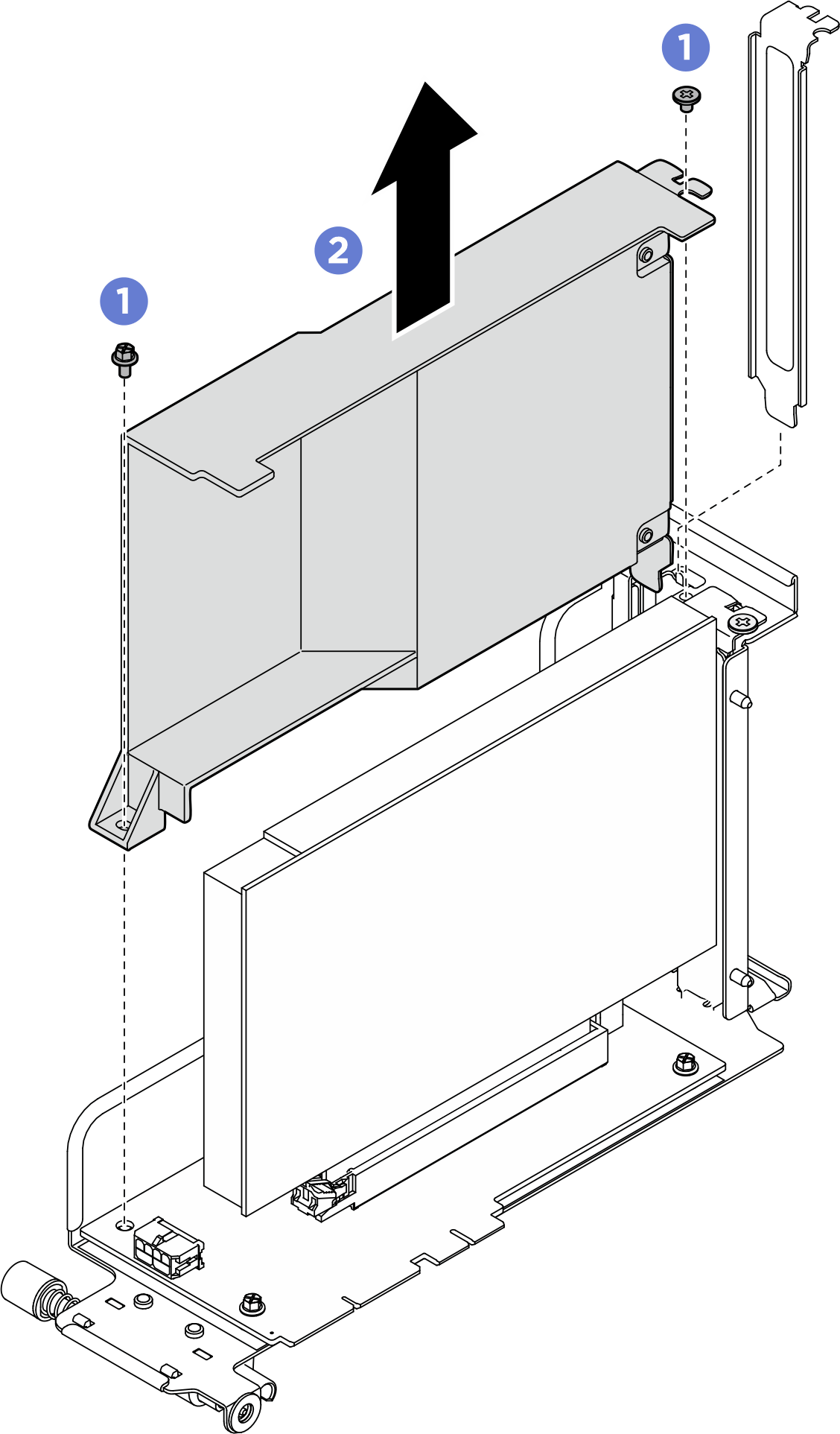

1. (Opcional) Se o defletor de ar da placa riser PCIe estiver instalado, remover-o.
  1. Solte os dois parafusos que prendem o defletor de ar da placa riser PCIe à placa riser PCIe.
  2. Segure o defletor de ar da placa riser PCIe e retire-o com cuidado.
    Figura 4. Remoção do defletor de ar da placa riser PCIe

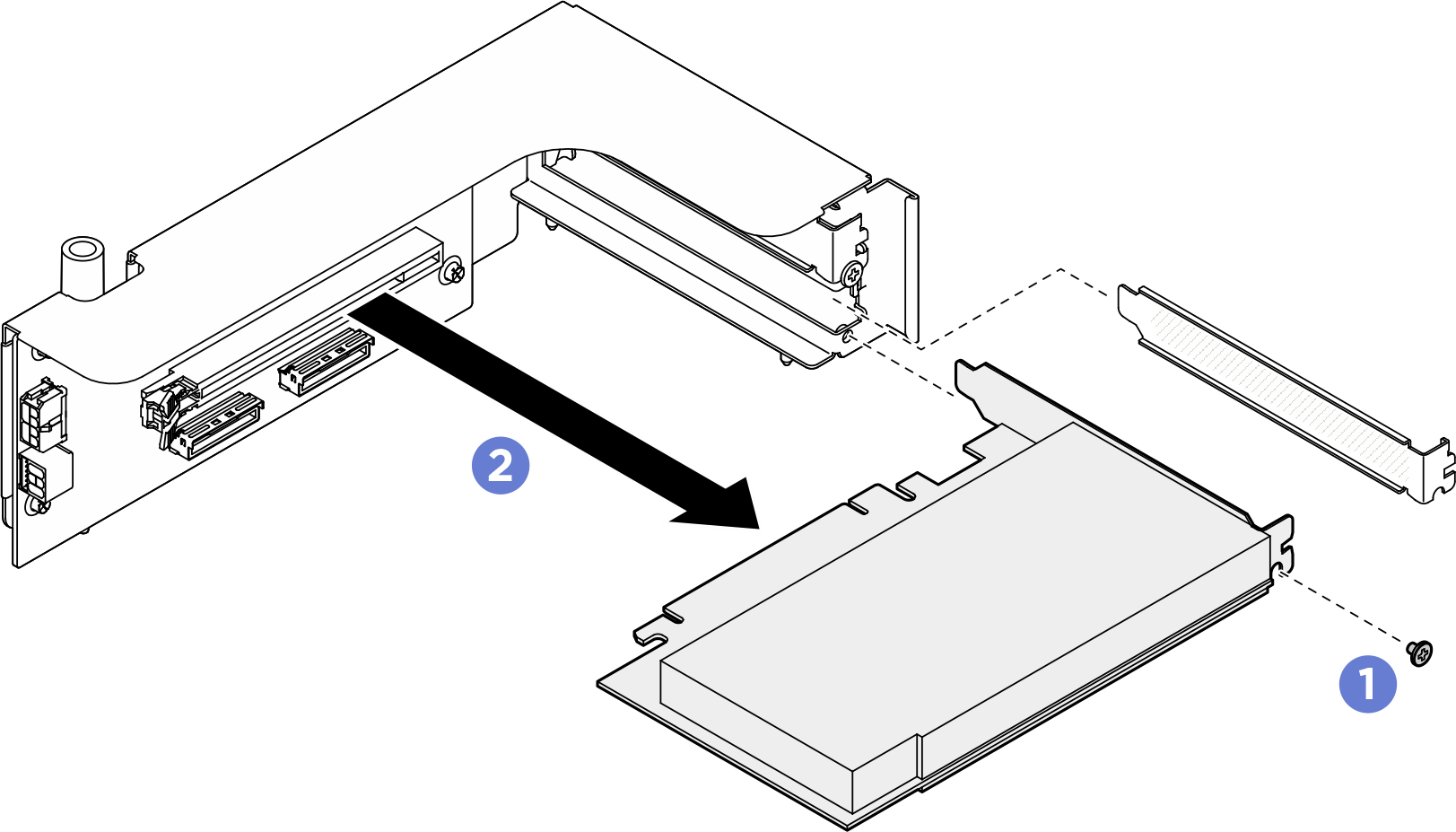

2. Remova o adaptador PCIe da placa riser PCIe.
  1. Solte o parafuso que prende o adaptador PCIe na placa riser PCIe.
  2. Segure o adaptador PCIe pelas bordas e retire-o com cuidado do slot PCIe.
    Figura 5. Remoção do adaptador PCIe

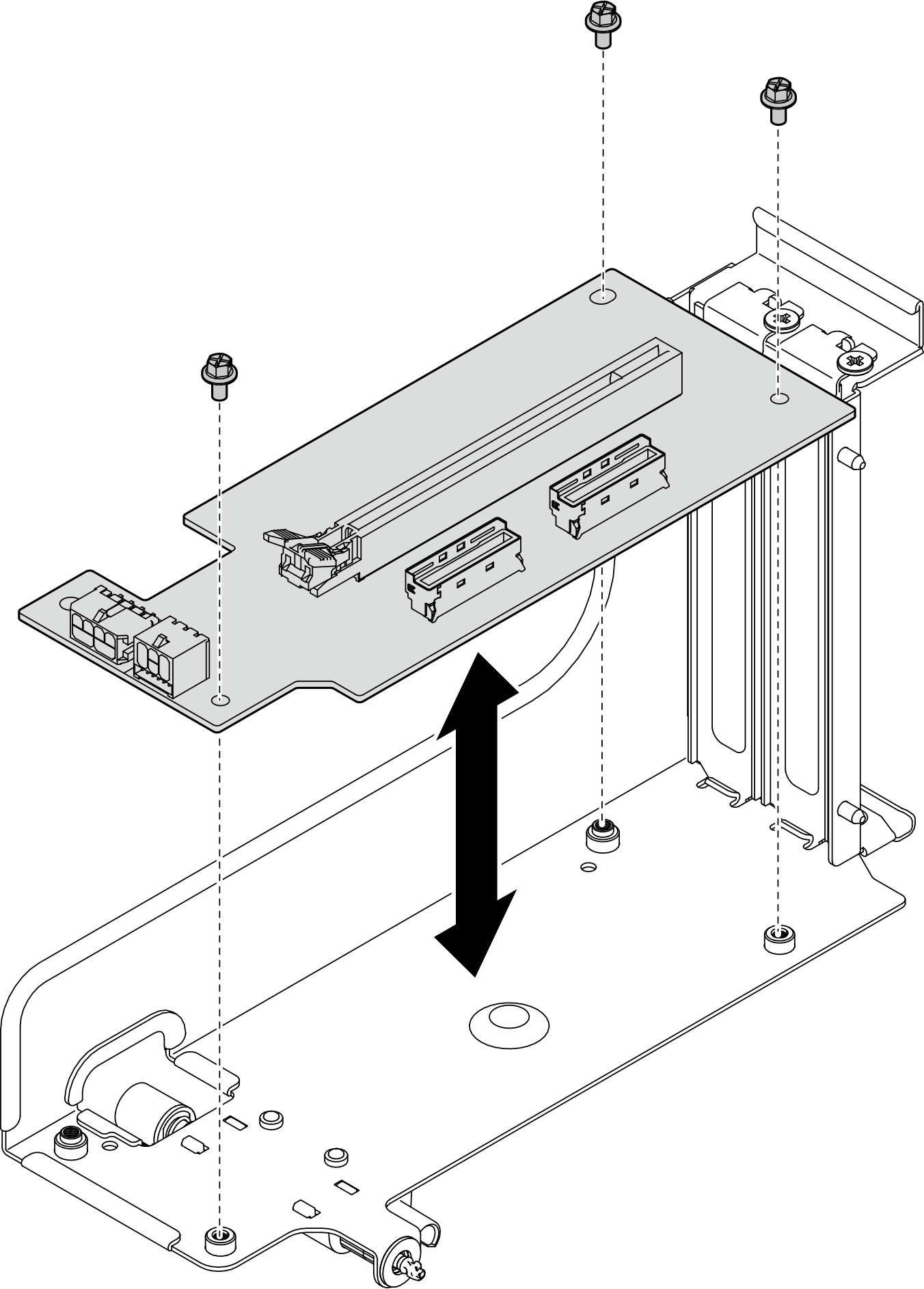

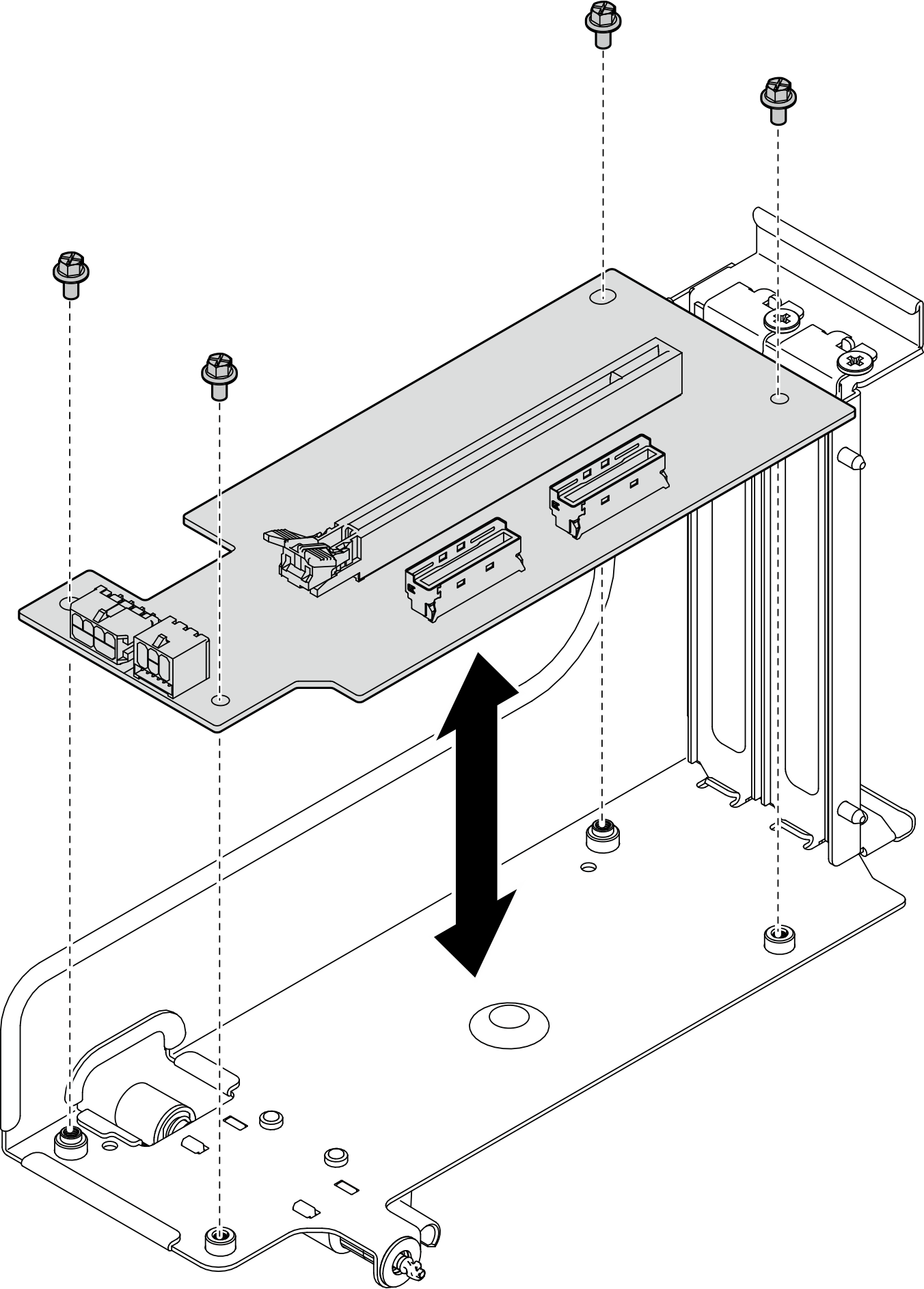

3. Solte os parafusos para remover a placa riser PCIe da gaiola da placa riser PCIe.
  Nota
  Dependendo da configuração, solte três ou quatro parafusos na placa riser PCIe.
  Placa riser PCIe sem defletor de ar da placa riser PCIe Placa riser PCIe com defletor de ar da placa riser PCIe
  Figura 6. Remoção da placa riser PCIe

  Figura 7. Remoção da placa riser PCIe
4. Recicle o componente em conformidade com as regulamentações locais.

Placa riser PCIe sem defletor de ar da placa riser PCIe	Placa riser PCIe com defletor de ar da placa riser PCIe
Figura 6. Remoção da placa riser PCIe	Figura 7. Remoção da placa riser PCIe
