Extracción de un conjunto de expansión de PCIe

Siga las instrucciones que aparecen en esta sección para extraer un conjunto de expansión de PCIe.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

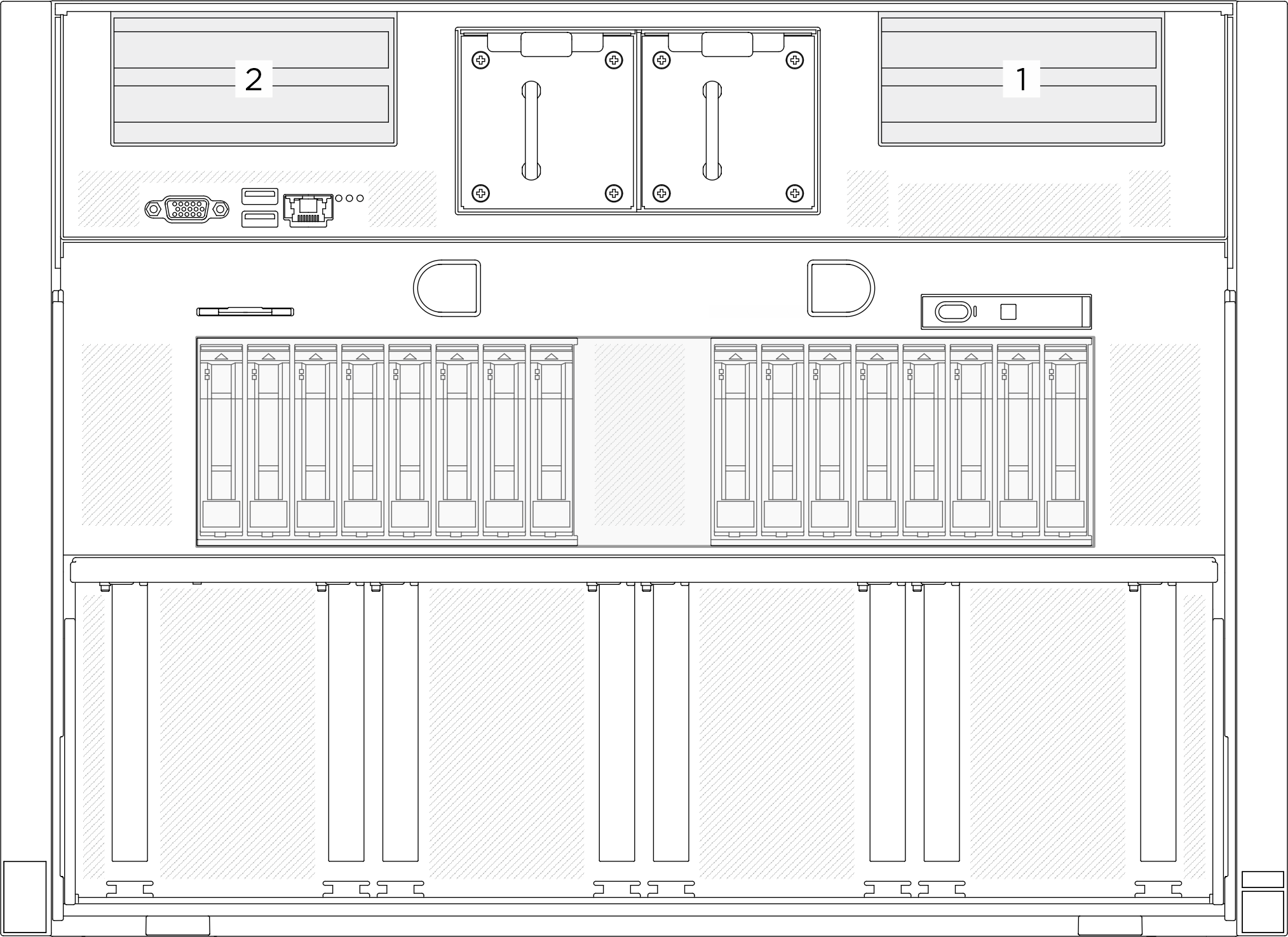

El servidor admite hasta dos tarjetas de expansión PCIe; consulte la siguiente ilustración para ver las ubicaciones correspondientes.
Figura 1. Ubicaciones de la tarjeta de expansión de PCIe

Nota

Para mantener el enfriamiento adecuado del sistema, no utilice el servidor sin una expansión PCIe o un relleno de expansión instalado en el sistema.
El conjunto de expansión PCIe podría tener un aspecto diferente del que presenta la ilustración.

Procedimiento

Tire de la lanzadera del sistema hasta la posición de parada.
1. Presione los dos pestillos de liberación azules.
2. Gire las dos palancas de liberación hasta que queden perpendiculares a la lanzadera.
3. Tire de la lanzadera hacia delante hasta que se detenga.
  Importante
  Para evitar daños, empuje las dos palancas de liberación hacia atrás y asegúrese de que encajen en su lugar después de extender la lanzadera del conmutador PCIe a su posición de parada.
  Figura 2. Tiraje de la lanzadera del sistema hasta la posición de parada
Levante ligeramente el conjunto de expansión de PCIe y desconecte los cables del conjunto.

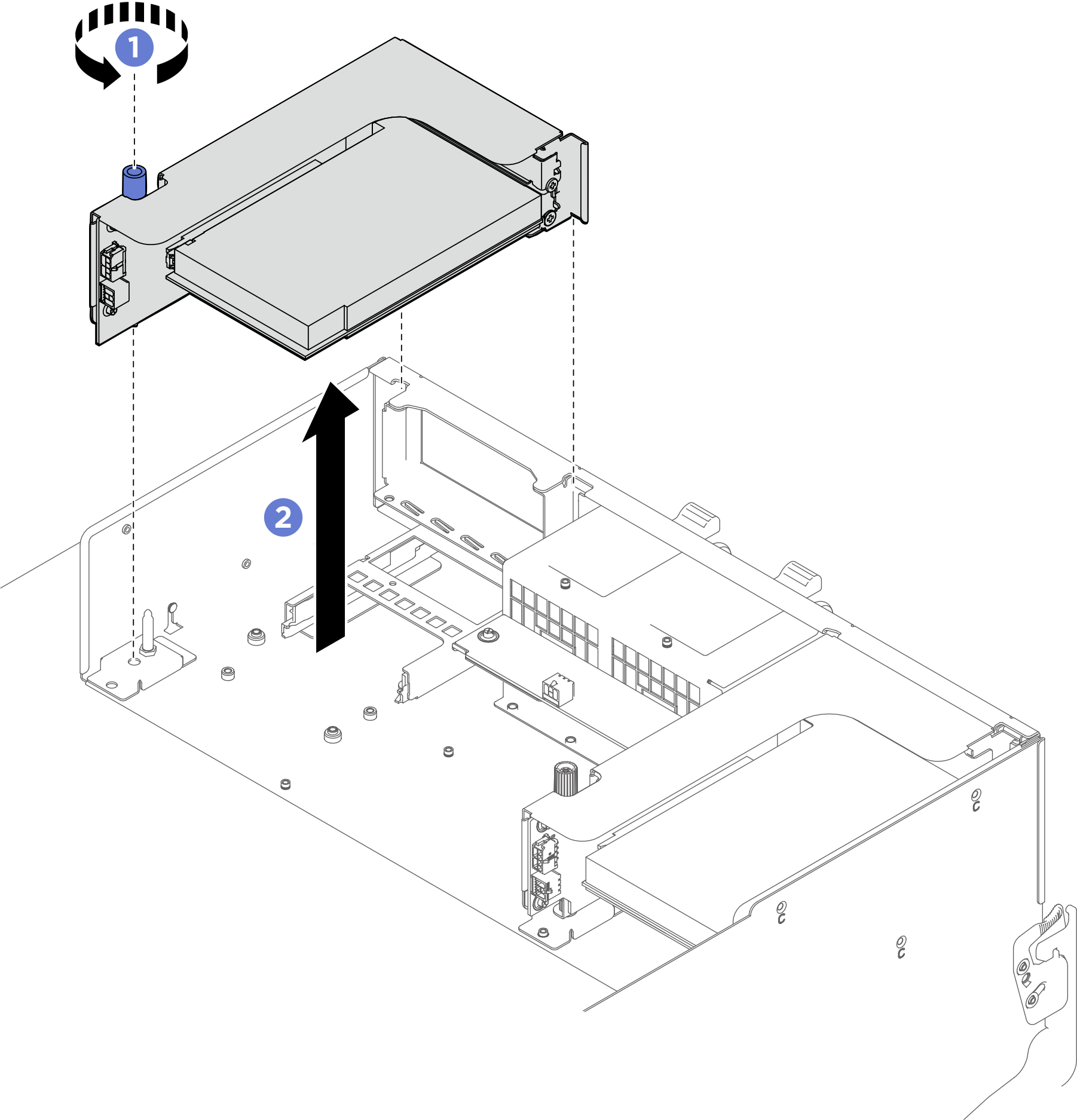

Quite el conjunto de expansión de PCIe.
1. Suelte el tornillo de apriete manual de la tarjeta de expansión de PCIe.
2. Levante el conjunto de expansión de PCIe para quitarlo del compartimiento de FIO/PCI.
  Figura 3. Extracción del conjunto de expansión de PCIe

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.

Si tiene pensado reciclar el componente:

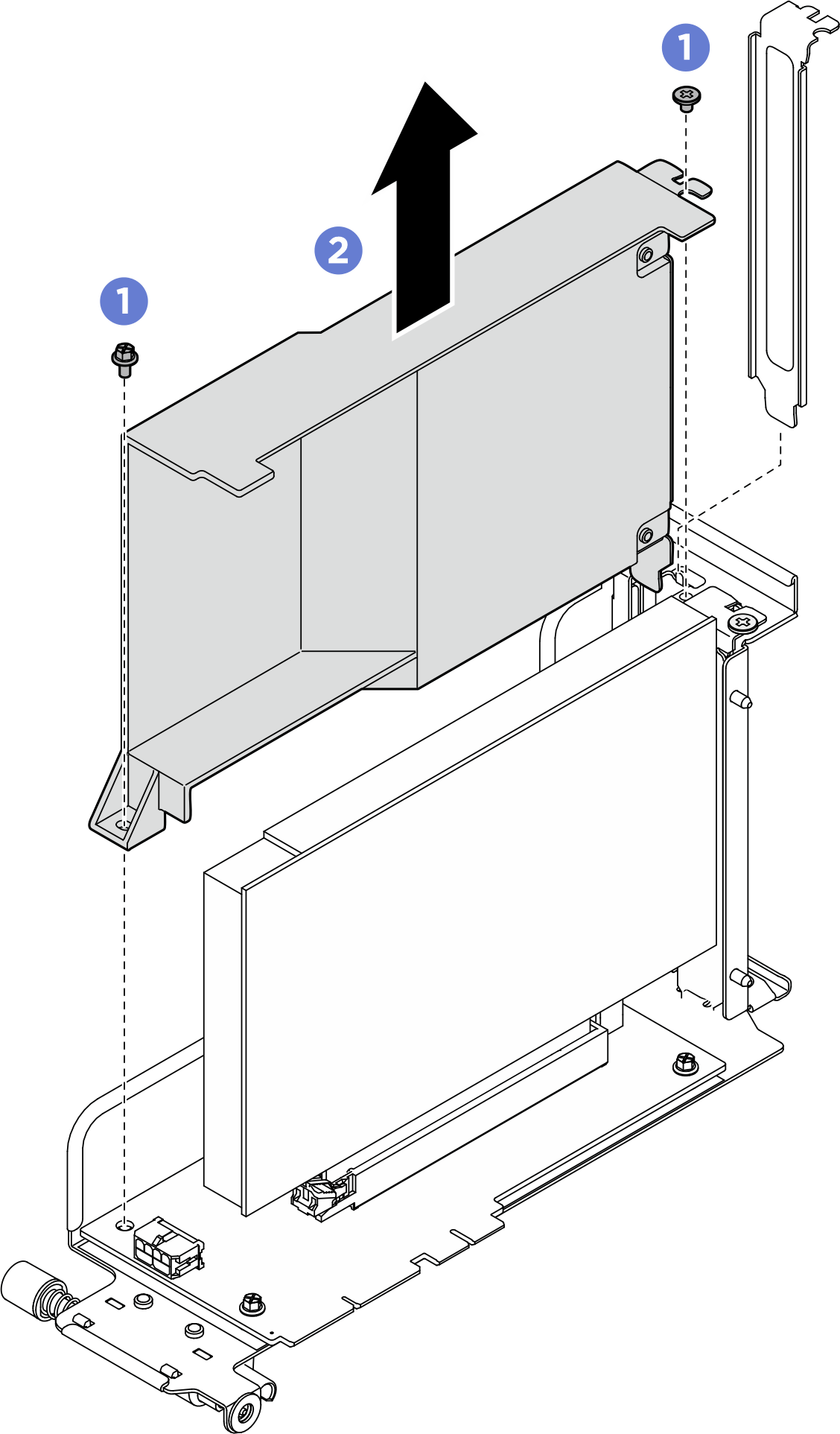

(Opcional) Si el deflector de aire de la expansión PCIe está instalado, extráigalo.
1. Suelte los dos tornillos que fijan el deflector de aire de la expansión PCIe a la expansión PCIe.
2. Sujete el deflector de aire de la expansión PCIe y tire de él con cuidado.
  Figura 4. Extracción del deflector de aire de la expansión PCIe

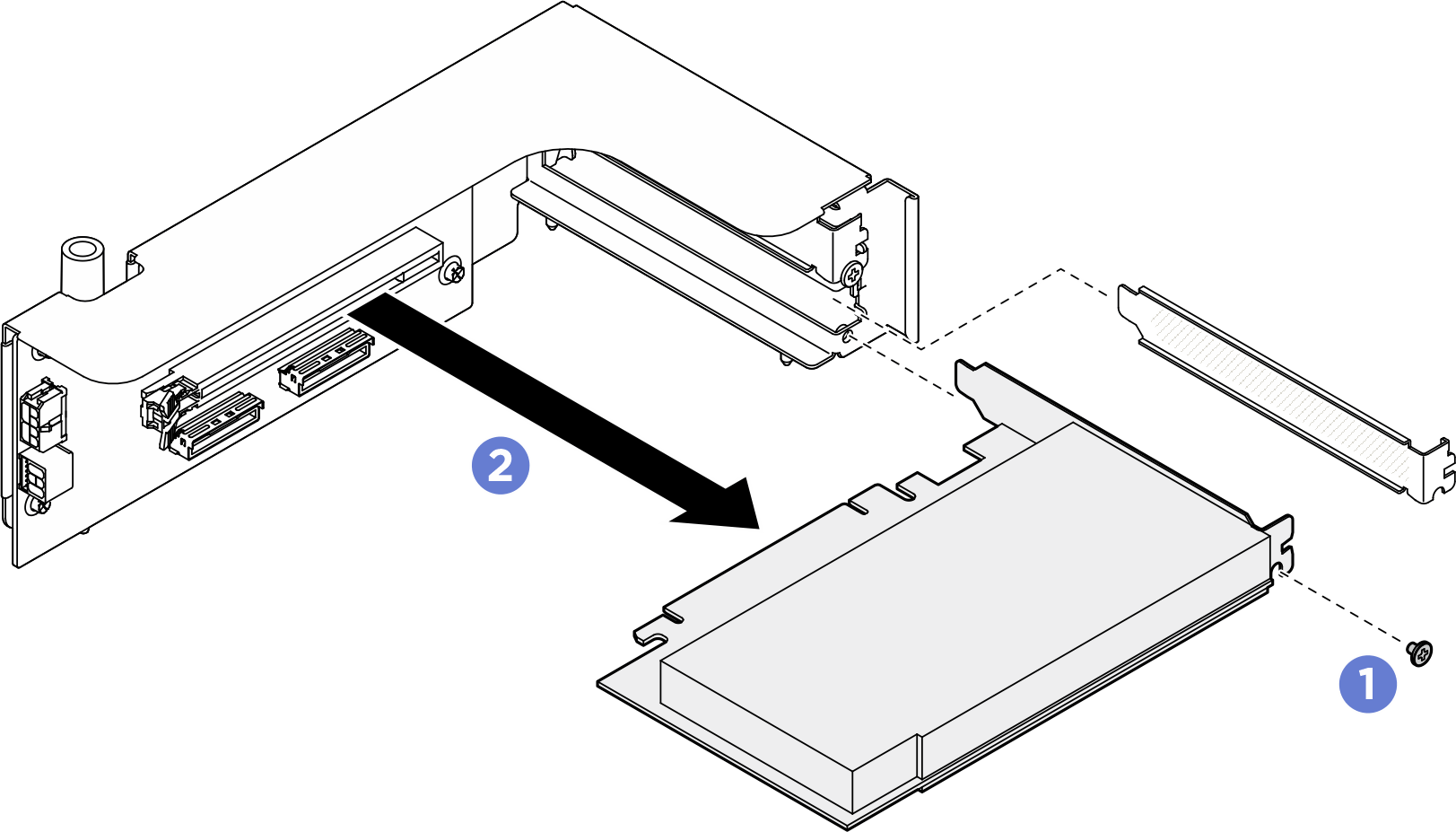

Quite el adaptador PCIe de la tarjeta de expansión PCIe.
1. Suelte el tornillo que fija el adaptador PCIe en la tarjeta de expansión PCIe.
2. Sujete el adaptador PCIe por los bordes y tire de él con cuidado hacia fuera de la ranura de PCIe.
  Figura 5. Extracción del adaptador PCIe

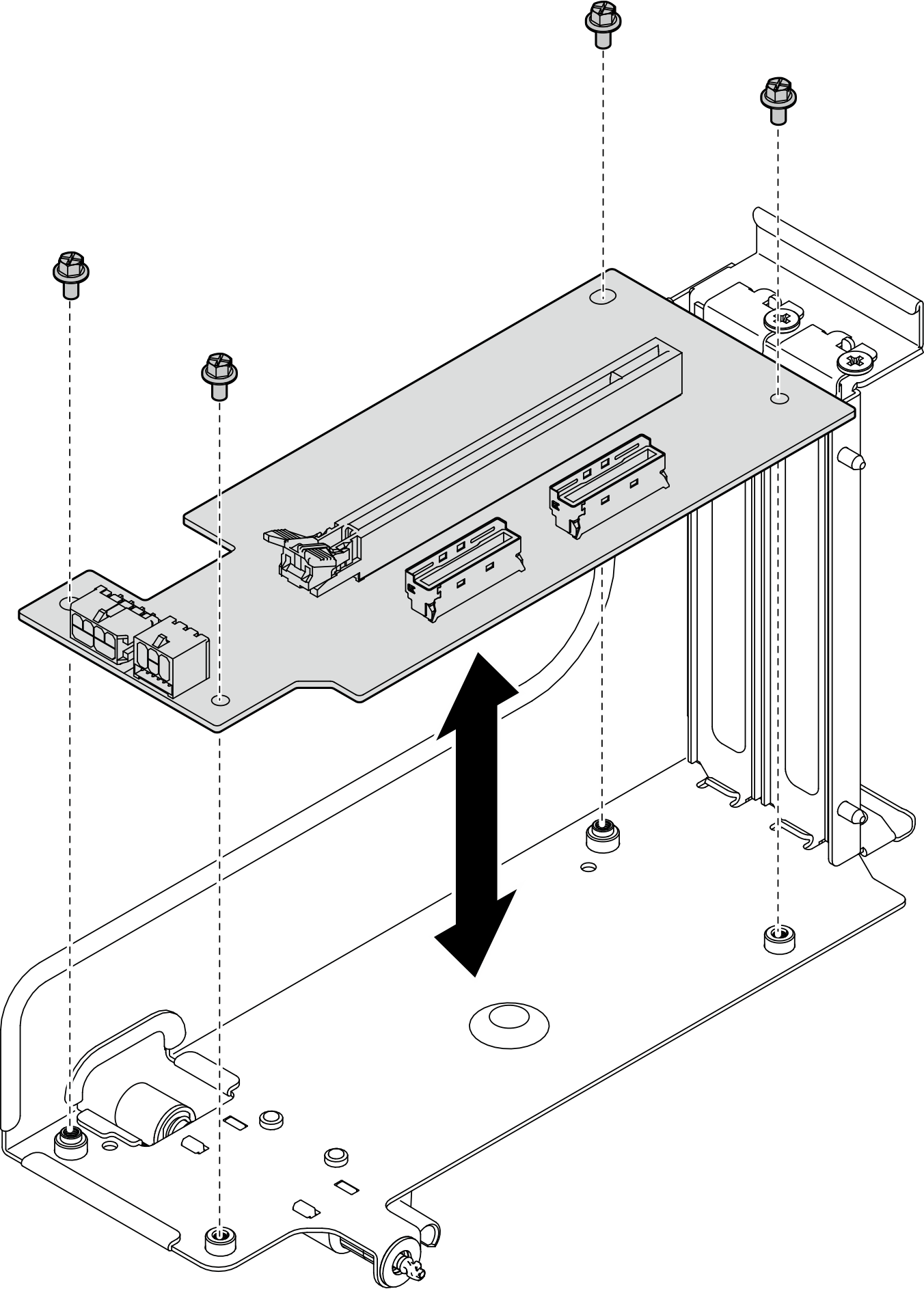

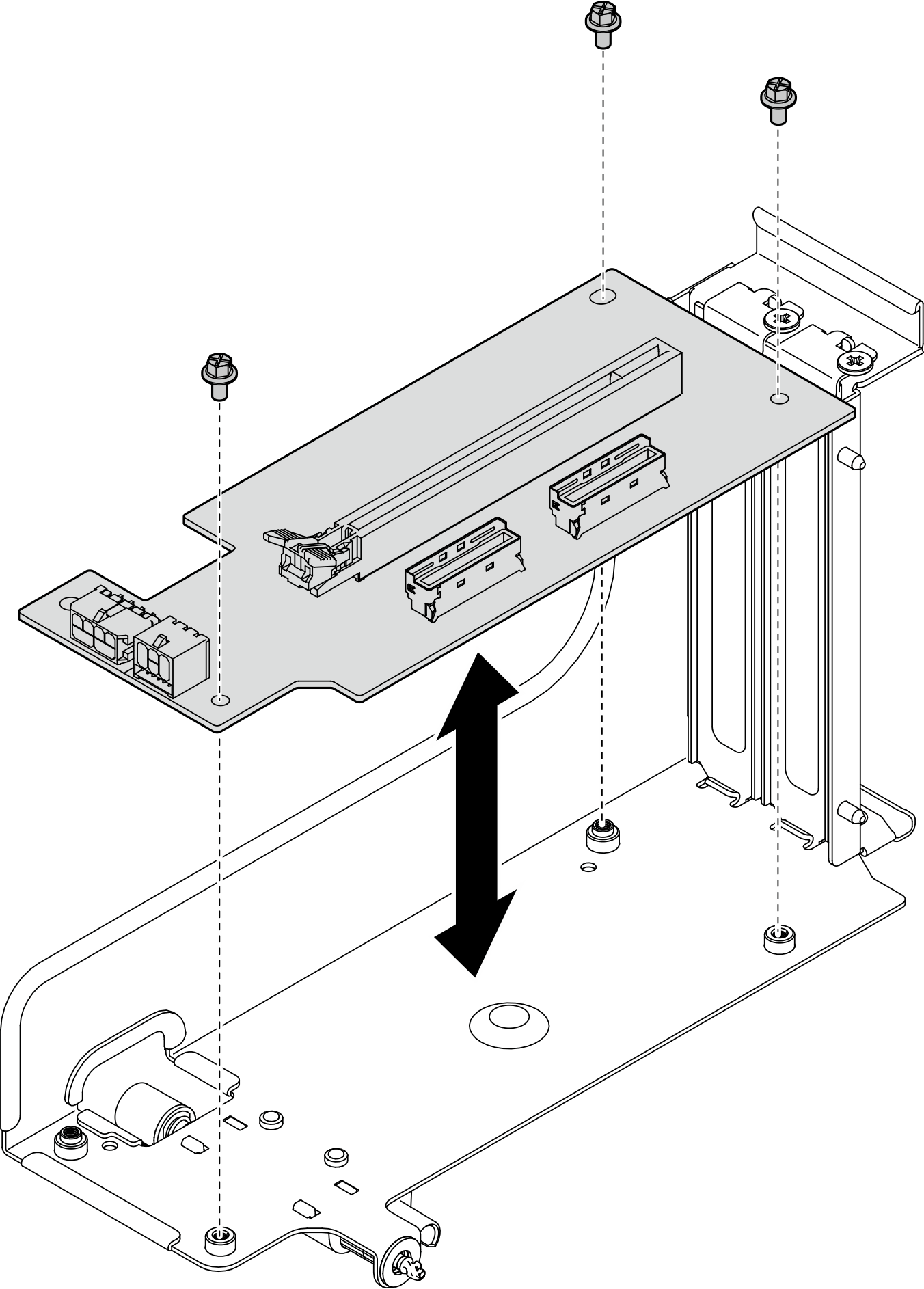

Suelte los tornillos para quitar la tarjeta de expansión PCIe del compartimiento de expansión PCIe.

Nota

Según la configuración, suelte tres o cuatro tornillos de la tarjeta de expansión PCIe.

Expansión PCIe sin deflector de aire de la expansión PCIe	Expansión PCIe con deflector de aire de la expansión PCIe
Figura 6. Extracción de tarjeta de expansión PCIe	Figura 7. Extracción de tarjeta de expansión PCIe
