Instalación de un conjunto de expansión de PCIe

Siga las instrucciones que aparecen en esta sección para instalar un conjunto de expansión PCIe.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
  • El servidor admite hasta dos tarjetas de expansión PCIe; consulte la siguiente ilustración para ver las ubicaciones correspondientes.
    Figura 1. Ubicaciones de la tarjeta de expansión de PCIe
    PCIe riser locations
Nota
El conjunto de expansión PCIe podría tener un aspecto diferente del que presenta la ilustración.

Procedimiento

  1. Si es necesario, pegue las etiquetas a ambos extremos de los cables.
    1. Pegue la parte del espacio en blanco de la etiqueta a un extremo del cable.
    2. Enrolle la etiqueta alrededor del cable y péguela a la parte del espacio en blanco.
    3. Repita este procedimiento para pegar la otra etiqueta al extremo opuesto del cable.
    Figura 2. Aplicación de la etiqueta
    Label application
    Nota
    Consulte la tabla siguiente para identificar las etiquetas correspondientes de los cables.
    DesdeHastaEtiqueta
    Conector de señal de la tarjeta de expansión PCIe 1 (MCIO 1)Placa del sistema: Conectores de señal de la tarjeta de expansión PCIe 1 (MCIO8A)
    • R1 MCIO 1
    • MCIO 8A
    Conector de señal de la tarjeta de expansión PCIe 1 (MCIO 2)Placa del sistema: Conectores de señal de la tarjeta de expansión PCIe 1 (MCIO8B)
    • R1 MCIO 2
    • MCIO 8B
    Conector de alimentación de la tarjeta de expansión PCIe 1 (RISER PWR)Placa del sistema: Conector de alimentación y banda lateral de la tarjeta de expansión PCIe 1 (BP PWR/SIG 3)
    • R1 PWR
    • SIG 3
    Conector de señal de la tarjeta de expansión PCIe 2 (MCIO 1)Placa del sistema: Conectores de señal de la tarjeta de expansión PCIe 2 (MCIO4B)
    • R2 MCIO 1
    • MCIO 4B
    Conector de señal de la tarjeta de expansión PCIe 2 (MCIO 2)Placa del sistema: Conectores de señal de la tarjeta de expansión PCIe 2 (MCIO4A)
    • R2 MCIO 2
    • MCIO 4A
    Conector de alimentación de la tarjeta de expansión PCIe 2 (RISER PWR)Placa del sistema: Conector de alimentación y banda lateral de la tarjeta de expansión PCIe 2 (BP PWR/SIG 2)
    • R2 PWR
    • SIG 2
  2. Instale el conjunto de expansión PCIe.

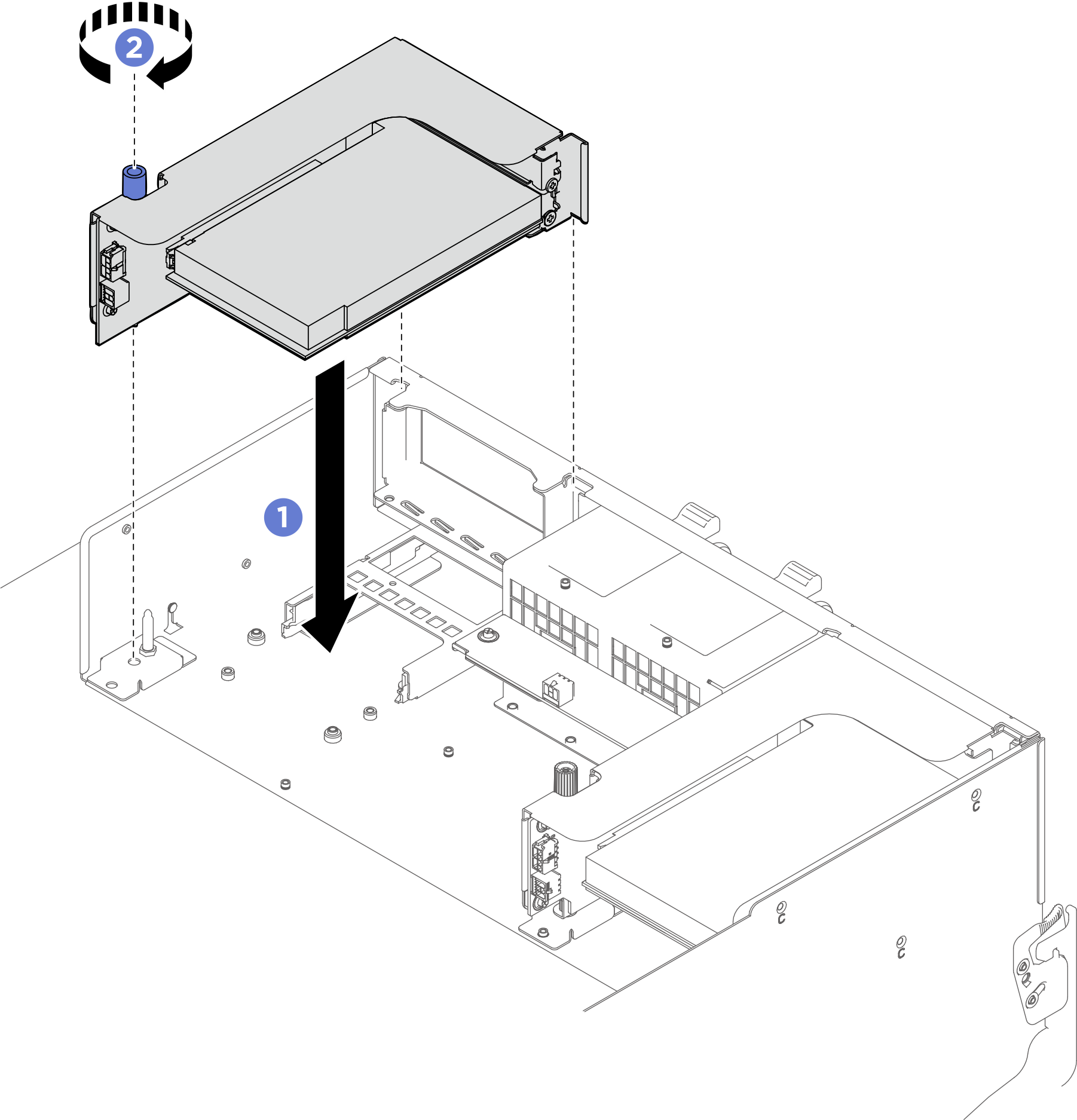

    1. Alinee el orificio guía de la tarjeta de expansión PCIe con el poste guía de la lanzadera. Luego, baje el conjunto de expansión de PCIe a la lanzadera.
    2. Apriete el tornillo ajustable para fijar el conjunto de expansión de PCIe.
      Figura 3. Instalación del conjunto de expansión de PCIe
      PCIe riser assembly installation
  3. Empuje la lanzadera del sistema completamente hacia el chasis.
    1. Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
    2. Deslice la lanzadera en el chasis.
    3. Empuje la lanzadera completamente hacia el interior del chasis.
    4. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
    Figura 4. Instalación de la lanzadera del sistema
    System shuttle installation

    System shuttle installation

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
