ติดตั้งส่วนประกอบตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งส่วนประกอบตัวยก PCIe

ขั้นตอน

1. หากจำเป็น ให้ติดป้ายที่ปลายทั้งสองด้านของสาย
   1. ติดส่วนพื้นที่สีขาวของป้ายที่ปลายสายด้านหนึ่ง
   2. พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว
   3. ทำซ้ำเพื่อติดป้ายอีกอันเข้ากับปลายสายอีกด้านหนึ่ง
   รูปที่ 2. การติดป้ายกำกับ



   หมายเหตุ

   ดูตารางด้านล่างเพื่อระบุป้ายที่เกี่ยวข้องของสายต่างๆ

   จาก	ไปยัง	ป้าย
   ขั้วต่อสัญญาณของตัวยก PCIe 1 (MCIO 1)	แผงระบบ: ขั้วต่อสัญญาณของตัวยก PCIe 1 (MCIO8A)	R1 MCIO 1 MCIO 8A
   ขั้วต่อสัญญาณของตัวยก PCIe 1 (MCIO 2)	แผงระบบ: ขั้วต่อสัญญาณของตัวยก PCIe 1 (MCIO8B)	R1 MCIO 2 MCIO 8B
   ขั้วต่อไฟฟ้าตัวยก PCIe 1 (RISER PWR)	แผงระบบ: ขั้วต่อไฟฟ้าและไซด์แบนด์ของตัวยก PCIe 1 (BP PWR/SIG 3)	R1 PWR SIG 3
   ขั้วต่อสัญญาณของตัวยก PCIe 2 (MCIO 1)	แผงระบบ: ขั้วต่อสัญญาณของตัวยก PCIe 2 (MCIO4B)	R2 MCIO 1 MCIO 4B
   ขั้วต่อสัญญาณของตัวยก PCIe 2 (MCIO 2)	แผงระบบ: ขั้วต่อสัญญาณของตัวยก PCIe 2 (MCIO4A)	R2 MCIO 2 MCIO 4A
   ขั้วต่อไฟฟ้าตัวยก PCIe 2 (RISER PWR)	แผงระบบ: ขั้วต่อไฟฟ้าและไซด์แบนด์ของตัวยก PCIe 2 (BP PWR/SIG 2)	R2 PWR SIG 2

2. ติดตั้งส่วนประกอบตัวยก PCIe
   1. จัดตำแหน่งรูนำร่องบนตัวยก PCIe ให้ตรงกับเสานำร่องบนชัตเทิล จากนั้นวางส่วนประกอบตัวยก PCIe ลงในชัตเทิล
   2. ขันน็อตยึดให้แน่นเพื่อยึดส่วนประกอบตัวยก PCIe

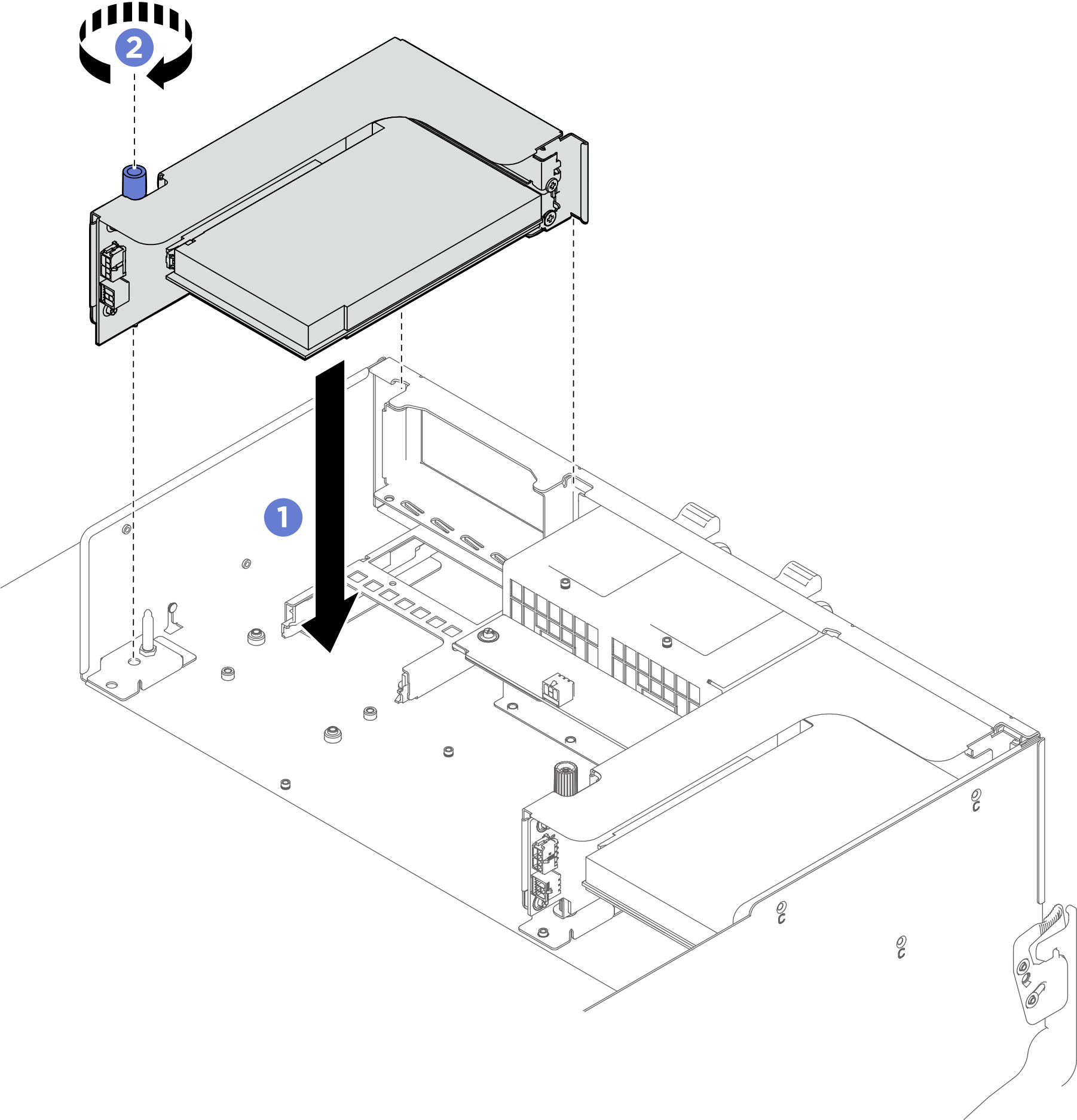

      รูปที่ 3. การติดตั้งส่วนประกอบตัวยก PCIe


3. ดันชัตเทิลระบบเข้าไปในตัวเครื่องจนสุด
   1. ยกสลักล็อคสองตัวที่อยู่ทั้งสองด้านของชัตเทิล
   2. เลื่อนชัตเทิลเข้าไปในตัวเครื่อง
   3. ดันชัตเทิลเข้าไปในตัวเครื่องจนสุด
   4. หมุนคันปลดสองตัวจนกว่าจะลงล็อค
   รูปที่ 4. การติดตั้งชัตเทิลระบบ
