安裝 PCIe 擴充卡組件

請依照本節中的指示安裝 PCIe 擴充卡組件。

關於此作業

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸;然後,從保護袋中取出元件,將它放在防靜電表面上。
  • 伺服器最多支援兩張 PCIe 擴充卡,對應位置請參閱下圖。
    圖 1. PCIe 擴充卡位置
    PCIe riser locations
PCIe 擴充卡組件看起來可能與圖例不同。

程序

  1. 如有需要,請將標籤貼在纜線的兩端。
    1. 將標籤的空白部分貼到纜線的一端。
    2. 將標籤纏繞在纜線上並貼在空白部分。
    3. 重複上述操作,將另一個標籤貼到纜線的另一端。
    圖 2. 黏貼標籤
    Label application
    請參閱下表來識別纜線的對應標籤。
    標籤
    PCIe 擴充卡 1 信號接頭 (MCIO 1)主機板:PCIe 擴充卡 1 信號接頭 (MCIO8A)
    • R1 MCIO 1
    • MCIO 8A
    PCIe 擴充卡 1 信號接頭 (MCIO 2)主機板:PCIe 擴充卡 1 信號接頭 (MCIO8B)
    • R1 MCIO 2
    • MCIO 8B
    PCIe 擴充卡 1 電源接頭 (RISER PWR)主機板:PCIe 擴充卡 1 電源和側頻接頭 (BP PWR/SIG 3)
    • R1 PWR
    • SIG 3
    PCIe 擴充卡 2 信號接頭 (MCIO 1)主機板:PCIe 擴充卡 2 信號接頭 (MCIO4B)
    • R2 MCIO 1
    • MCIO 4B
    PCIe 擴充卡 2 信號接頭 (MCIO 2)主機板:PCIe 擴充卡 2 信號接頭 (MCIO4A)
    • R2 MCIO 2
    • MCIO 4A
    PCIe 擴充卡 2 電源接頭 (RISER PWR)主機板:PCIe 擴充卡 2 電源和側頻接頭 (BP PWR/SIG 2)
    • R2 PWR
    • SIG 2
  2. 安裝 PCIe 擴充卡組件。
    1. 將 PCIe 擴充卡上的導孔對齊滑動箱上的導柱;然後,將 PCIe 擴充卡組件向下放入滑動箱中。
    2. 鎖緊指旋螺絲以固定 PCIe 擴充卡組件。

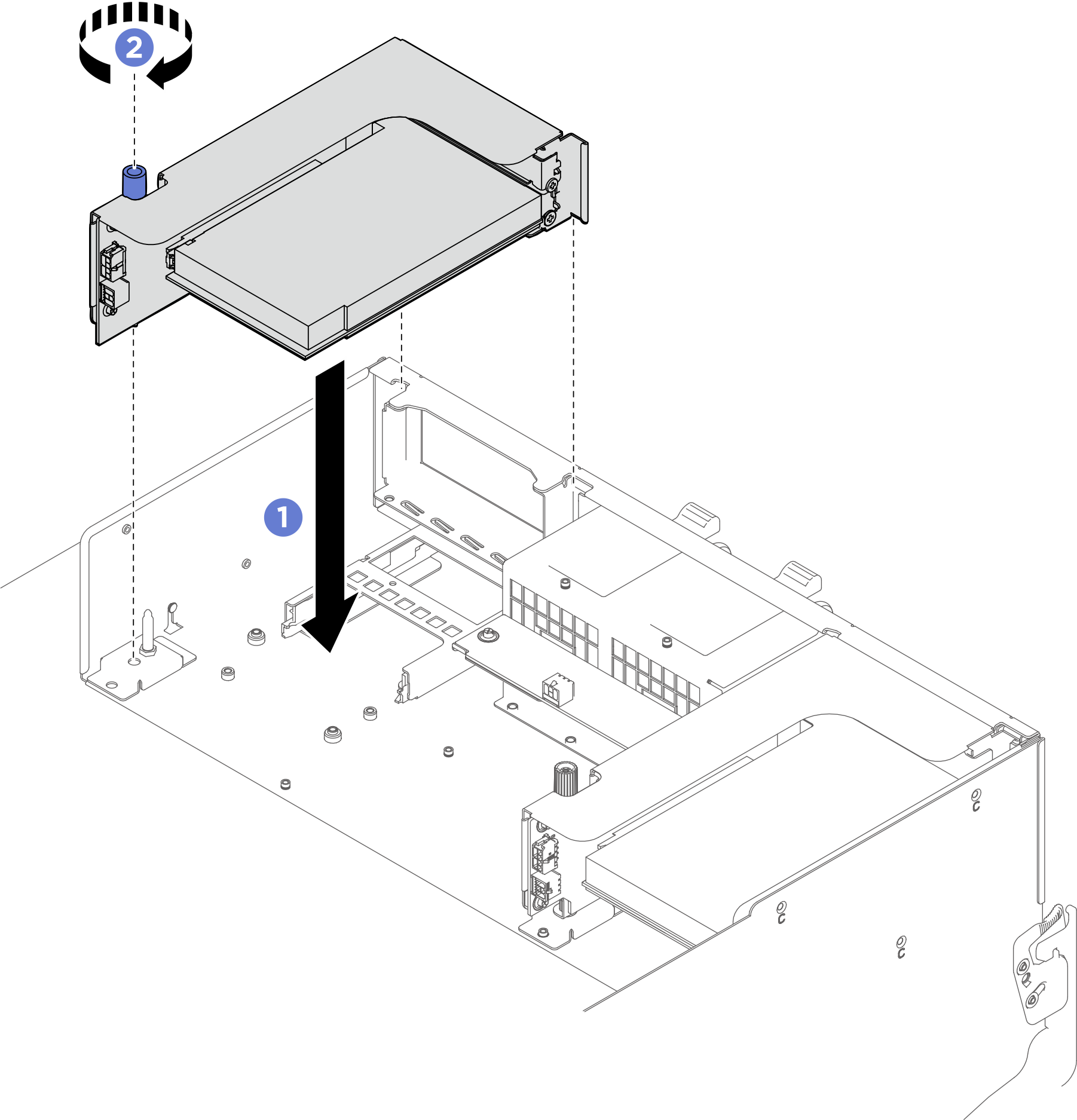

      圖 3. 安裝 PCIe 擴充卡組件
      PCIe riser assembly installation
  3. 將系統滑動箱完全推入機箱中。
    1. 提起滑動箱兩側的兩個鎖閂。
    2. 將滑動箱滑入機箱。
    3. 將滑動箱完全推入機箱中。
    4. 轉動兩個鬆開拉桿直到其鎖入定位。
    圖 4. 系統滑動箱安裝
    System shuttle installation

    System shuttle installation

在您完成之後

完成零件更換請參閱完成零件更換
