PCIe-Adapterkartenbaugruppe installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adapterkartenbaugruppe zu installieren.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  • Der Server unterstützt bis zu zwei PCIe-Adapterkarten. Die entsprechende Positionen finden Sie in der folgenden Abbildung.
    Abbildung 1. Positionen der PCIe-Adapterkarten
    PCIe riser locations
Anmerkung
Das Aussehen der PCIe-Adapterkartenbaugruppe weicht möglicherweise von den Abbildungen in diesem Abschnitt ab.

Vorgehensweise

  1. Falls erforderlich, bringen Sie die Etiketten an beiden Enden der Kabel an.
    1. Bringen Sie den leeren Teil des Etiketts an einem Ende des Kabels an.
    2. Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.
    3. Wiederholen Sie die Schritte, um das andere Etikett am anderen Kabelende anzubringen.
    Abbildung 2. Anbringen des Etiketts
    Label application
    Anmerkung
    Die entsprechenden Etiketten für die Kabel finden Sie in der Tabelle unten.
    VomZuEtikett
    Signalanschluss der PCIe-Adapterkarte 1 (MCIO 1)Systemplatine: Signalanschlüsse der PCIe-Adapterkarte 1 (MCIO8A)
    • R1 MCIO 1
    • MCIO 8A
    Signalanschluss der PCIe-Adapterkarte 1 (MCIO 2)Systemplatine: Signalanschlüsse der PCIe-Adapterkarte 1 (MCIO8B)
    • R1 MCIO 2
    • MCIO 8B
    Netzteilanschluss der PCIe-Adapterkarte 1 (RISER PWR)Systemplatine: Netzteil‑ und Seitenbandanschluss der PCIe-Adapterkarte 1 (BP PWR/SIG 3)
    • R1 PWR
    • SIG 3
    Signalanschluss der PCIe-Adapterkarte 2 (MCIO 1)Systemplatine: Signalanschlüsse der PCIe-Adapterkarte 2 (MCIO4B)
    • R2 MCIO 1
    • MCIO 4B
    Signalanschluss der PCIe-Adapterkarte 2 (MCIO 2)Systemplatine: Signalanschlüsse der PCIe-Adapterkarte 2 (MCIO4A)
    • R2 MCIO 2
    • MCIO 4A
    Netzteilanschluss der PCIe-Adapterkarte 2 (RISER PWR)Systemplatine: Netzteil‑ und Seitenbandanschluss der PCIe-Adapterkarte 2 (BP PWR/SIG 2)
    • R2 PWR
    • SIG 2
  2. Installieren Sie die PCIe-Adapterkartenbaugruppe.
    1. Richten Sie das Führungsloch an der PCIe-Adapterkarte mit dem Führungsstift am Shuttle aus. Senken Sie dann die PCIe-Adapterkartenbaugruppe in das Shuttle ab.
    2. Ziehen Sie die Rändelschraube fest, um die PCIe-Adapterkartenbaugruppe zu befestigen.

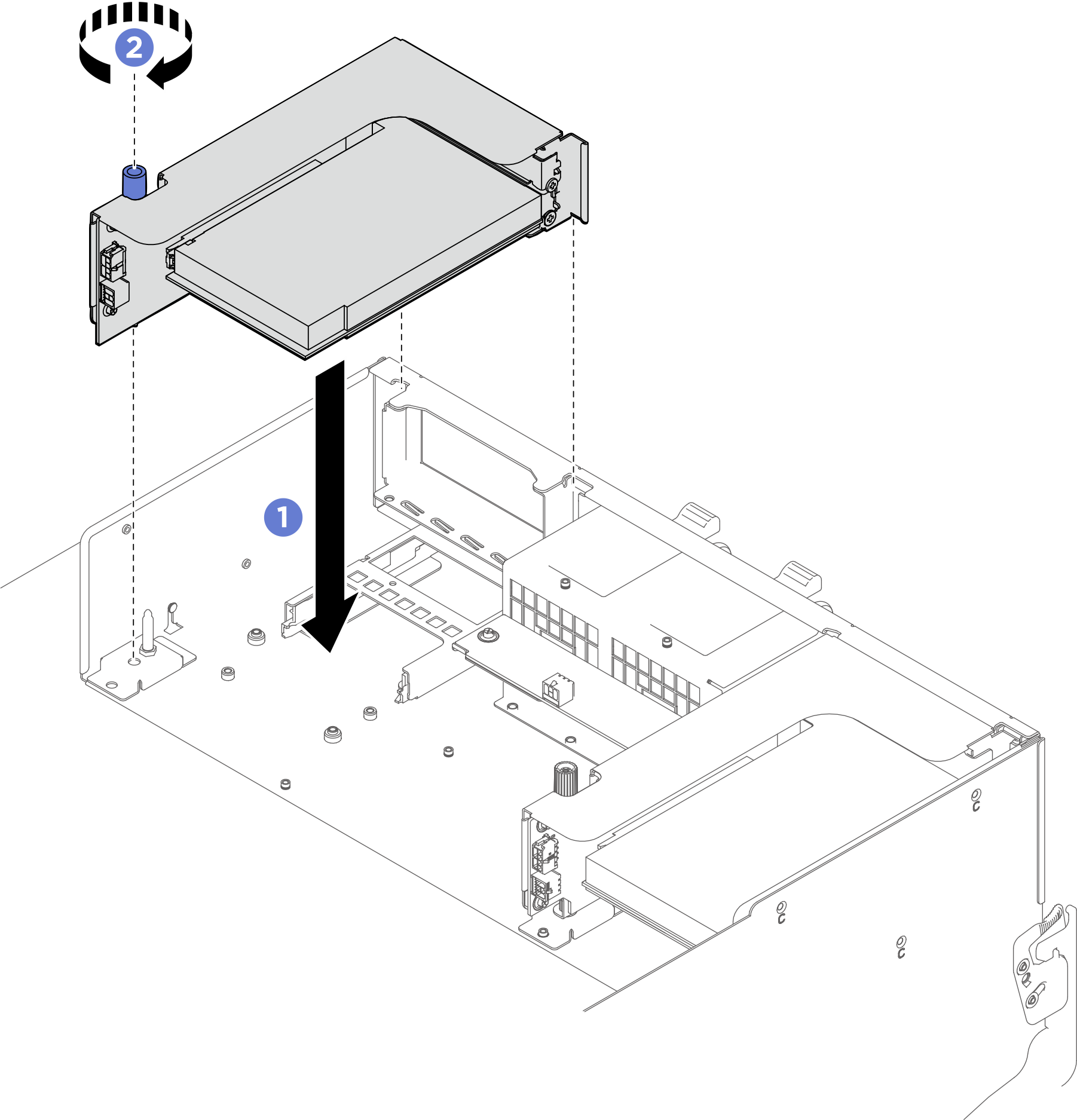

      Abbildung 3. PCIe-Adapterkartenbaugruppe installieren
      PCIe riser assembly installation
  3. Schieben Sie das System-Shuttle vollständig in das Gehäuse.
    1. Heben Sie die beiden Verriegelungshebel auf beiden Seiten des Shuttles an.
    2. Schieben Sie das Shuttle in das Gehäuse.
    3. Schieben Sie das Shuttle vollständig in das Gehäuse.
    4. Drehen Sie die zwei Lösehebel, bis sie einrasten.
    Abbildung 4. Installation des System-Shuttles
    System shuttle installation

    System shuttle installation

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Siehe Austausch von Komponenten abschließen.)
