Installazione di un assieme verticale PCIe
Seguire le istruzioni riportate in questa sezione per installare un assieme verticale PCIe.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
- Il server supporta fino a due schede verticali PCIe. Vedere la seguente figura per le posizioni corrispondenti.Figura 1. Posizioni schede verticali PCIe
Nota
L'assemblaggio del riser PCIe potrebbe apparire diverso dall'illustrazione.
Procedura
- Se necessario, applicare le etichette su entrambe le estremità dei cavi.
Applicare la parte bianca dell'etichetta a un'estremità del cavo.
Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.- Ripetere l'operazione per applicare l'altra etichetta all'estremità opposta del cavo.
Figura 2. Applicazione dell'etichetta
NotaVedere la tabella riportata di seguito per identificare le etichette corrispondenti per i cavi.Da A Etichetta Connettore di segnale della scheda verticale PCIe 1 (MCIO 1) Scheda di sistema: Connettori di segnale della scheda verticale PCIe 1 (MCIO8A) - R1 MCIO 1
- MCIO 8A
Connettore di segnale della scheda verticale PCIe 1 (MCIO 2) Scheda di sistema: Connettori di segnale della scheda verticale PCIe 1 (MCIO8B) - R1 MCIO 2
- MCIO 8B
Connettore di alimentazione della scheda verticale PCIe 1 (RISER PWR) Scheda di sistema: Connettore laterale e di alimentazione della scheda verticale PCIe 1 (BP PWR/SIG 3) - R1 PWR
- SIG 3
Connettore di segnale della scheda verticale PCIe 2 (MCIO 1) Scheda di sistema: Connettori di segnale della scheda verticale PCIe 2 (MCIO4B) - R2 MCIO 1
- MCIO 4B
Connettore di segnale della scheda verticale PCIe 2 (MCIO 2) Scheda di sistema: Connettori di segnale della scheda verticale PCIe 2 (MCIO4A) - R2 MCIO 2
- MCIO 4A
Connettore di alimentazione della scheda verticale PCIe 2 (RISER PWR) Scheda di sistema: Connettore laterale e di alimentazione della scheda verticale PCIe 2 (BP PWR/SIG 2) - R2 PWR
- SIG 2
- Installare l'assieme della scheda verticale PCIe.

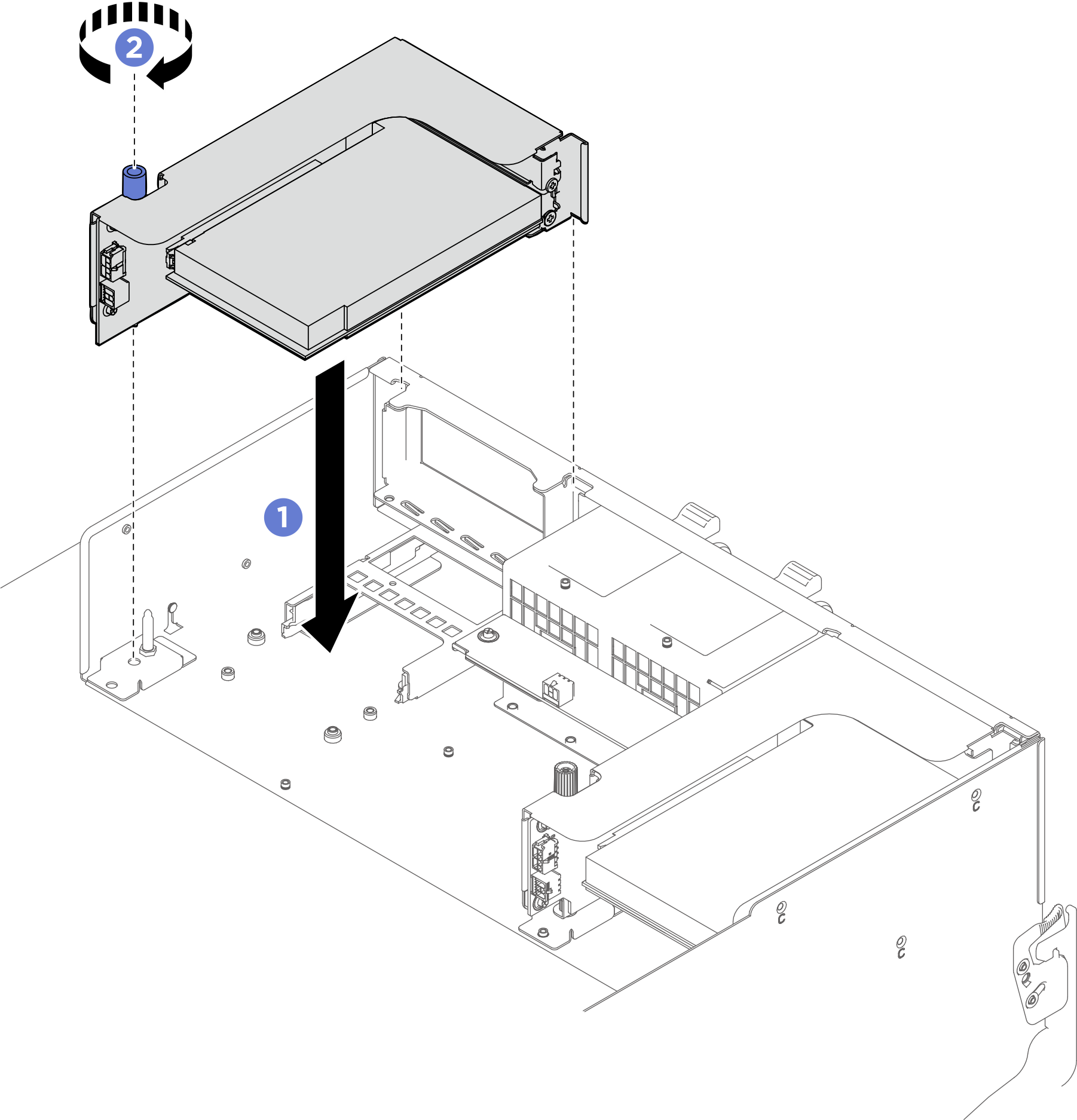

- Allineare il foro della guida sulla scheda verticale PCIe al perno della guida sullo shuttle; quindi, abbassare l'assieme verticale PCIe nello shuttle.
- Stringere la vite zigrinata per fissare l'assieme verticale PCIe.Figura 3. Installazione dell'assieme verticale PCIe
- Spingere completamente lo shuttle di sistema nello chassis.
- Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
- Far scorrere lo shuttle nello chassis.
Spingere completamente lo shuttle nello chassis.
Ruotare le due leve di rilascio finché non si bloccano in posizione.
Figura 4. Installazione dello shuttle di sistema
Dopo aver terminato
Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
