Instalar um defletor de ar da placa riser PCIe
Siga as instruções nesta seção para instalar um defletor de ar da placa riser PCIe. O procedimento deve ser executado por um técnico treinado.
S012
CUIDADO
Superfície quente nas proximidades.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
- Instale o defletor de ar da placa riser PCIe quando ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter estiver instalado no sistema.
Procedimento

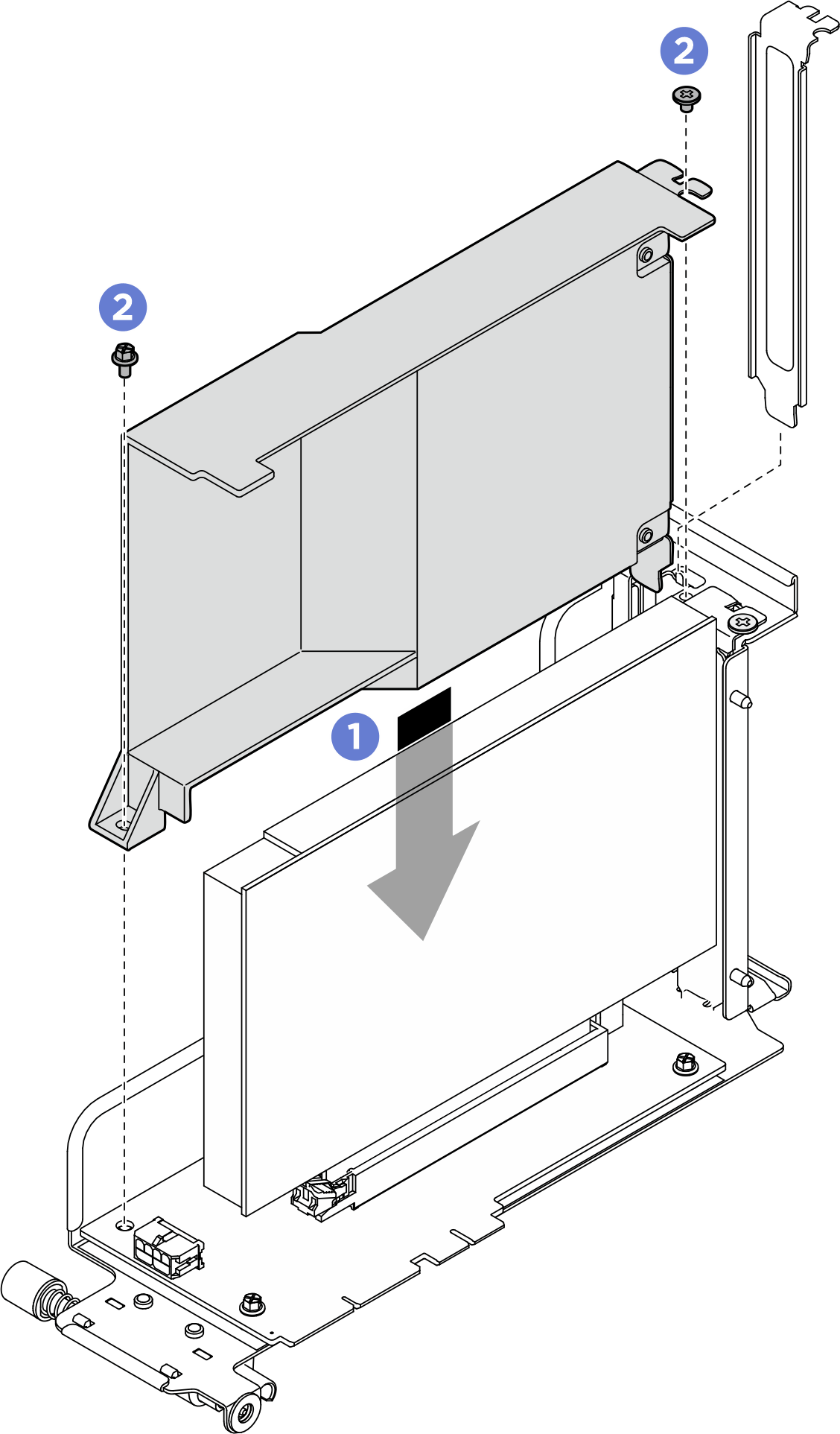

Insira o defletor de ar da placa riser PCIe na placa riser PCIe.
Aperte os dois parafusos para prender o defletor de ar da placa riser PCIe.Figura 1. Instalação do defletor de ar da placa riser PCIe
Depois de concluir
- Reinstale o conjunto de placa riser PCIe. Consulte Instalar um conjunto de placa riser PCIe.
- Empurre o suporte do sistema totalmente para dentro do chassi.
- Levante as duas travas de bloqueio nos dois lados do suporte.
- Deslize o suporte para o chassi.
Empurre o suporte totalmente para dentro do chassi.
Gire as duas alavancas de liberação até que se travem no lugar.
Figura 2. Instalação do suporte do sistema
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
