安裝 PCIe 擴充卡空氣擋板

請依照本節中的指示安裝 PCIe 擴充卡空氣擋板。此程序必須由經過培訓的維修技術人員執行。

S012
hot surface
注意
附近有高溫表面。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
  • 當 ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter 安裝在系統中時，請安裝 PCIe 擴充卡空氣擋板。

程序

  1. 將 PCIe 擴充卡空氣擋板插入 PCIe 擴充卡。
  2. 鎖緊兩顆螺絲以固定 PCIe 擴充卡空氣擋板。

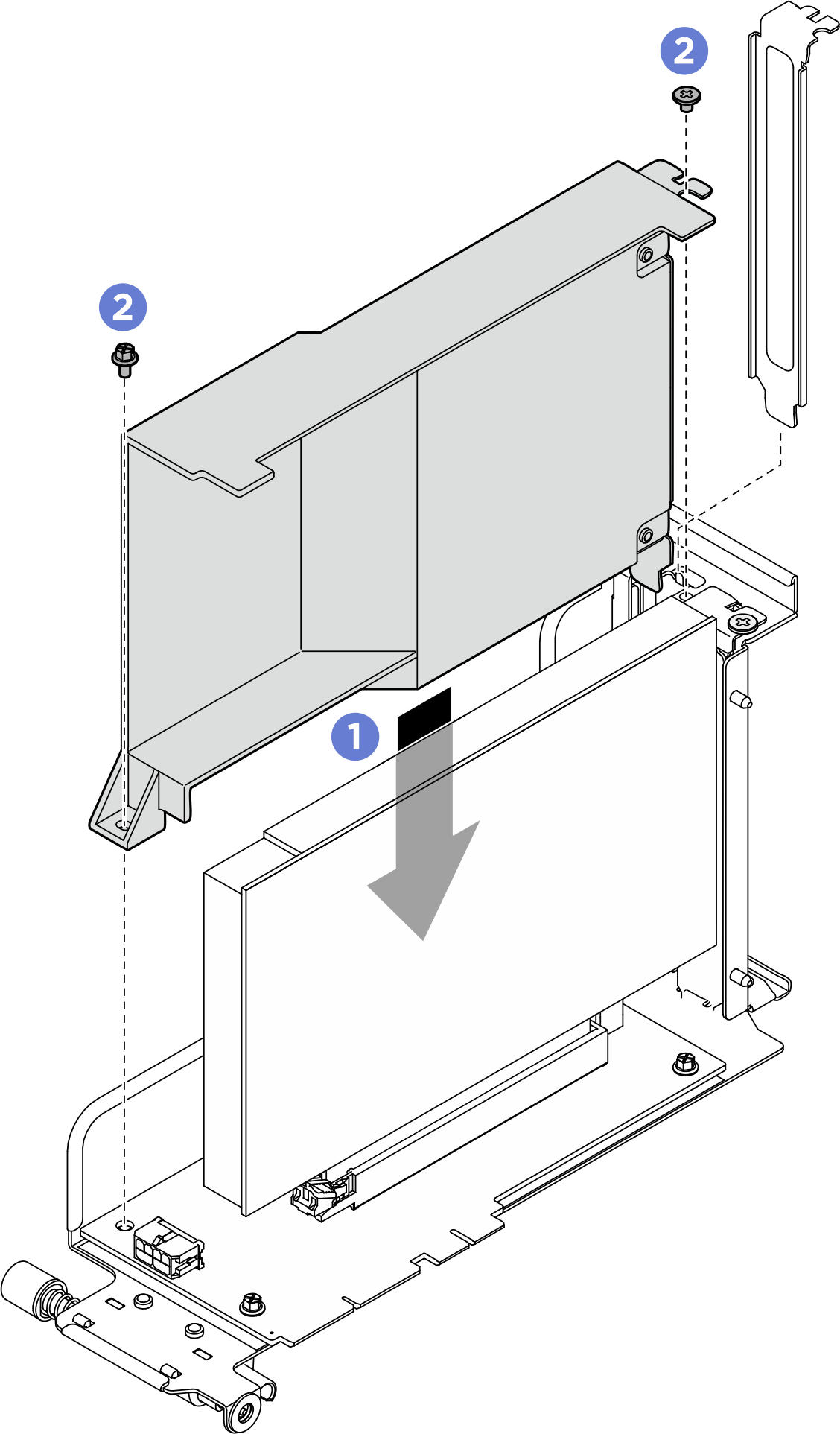

    圖 1. 安裝 PCIe 擴充卡空氣擋板
    PCIe riser air baffle installation

在您完成之後

  1. 重新安裝 PCIe 擴充卡組件。請參閱安裝 PCIe 擴充卡組件。
  2. 將系統滑動箱完全推入機箱中。
    1. 提起滑動箱兩側的兩個鎖閂。
    2. 將滑動箱滑入機箱。
    3. 將滑動箱完全推入機箱中。
    4. 轉動兩個鬆開拉桿直到其鎖入定位。
    圖 2. 系統滑動箱安裝
    System shuttle installation

    System shuttle installation
  3. 完成零件更換。請參閱完成零件更換。
