Installer une grille d’aération de carte mezzanine PCIe

Suivez les instructions de la présente section pour installer une grille d’aération de carte mezzanine PCIe. La procédure doit être exécutée par un technicien qualifié.

S012

ATTENTION

Surface chaude à proximité.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Installez la grille d’aération de carte mezzanine PCIe lorsque ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter est installé dans le système.

Procédure

Insérez la grille d’aération de carte mezzanine PCIe dans la carte mezzanine PCIe.
Serrez les deux vis pour fixer la grille d'aération de carte mezzanine PCIe.

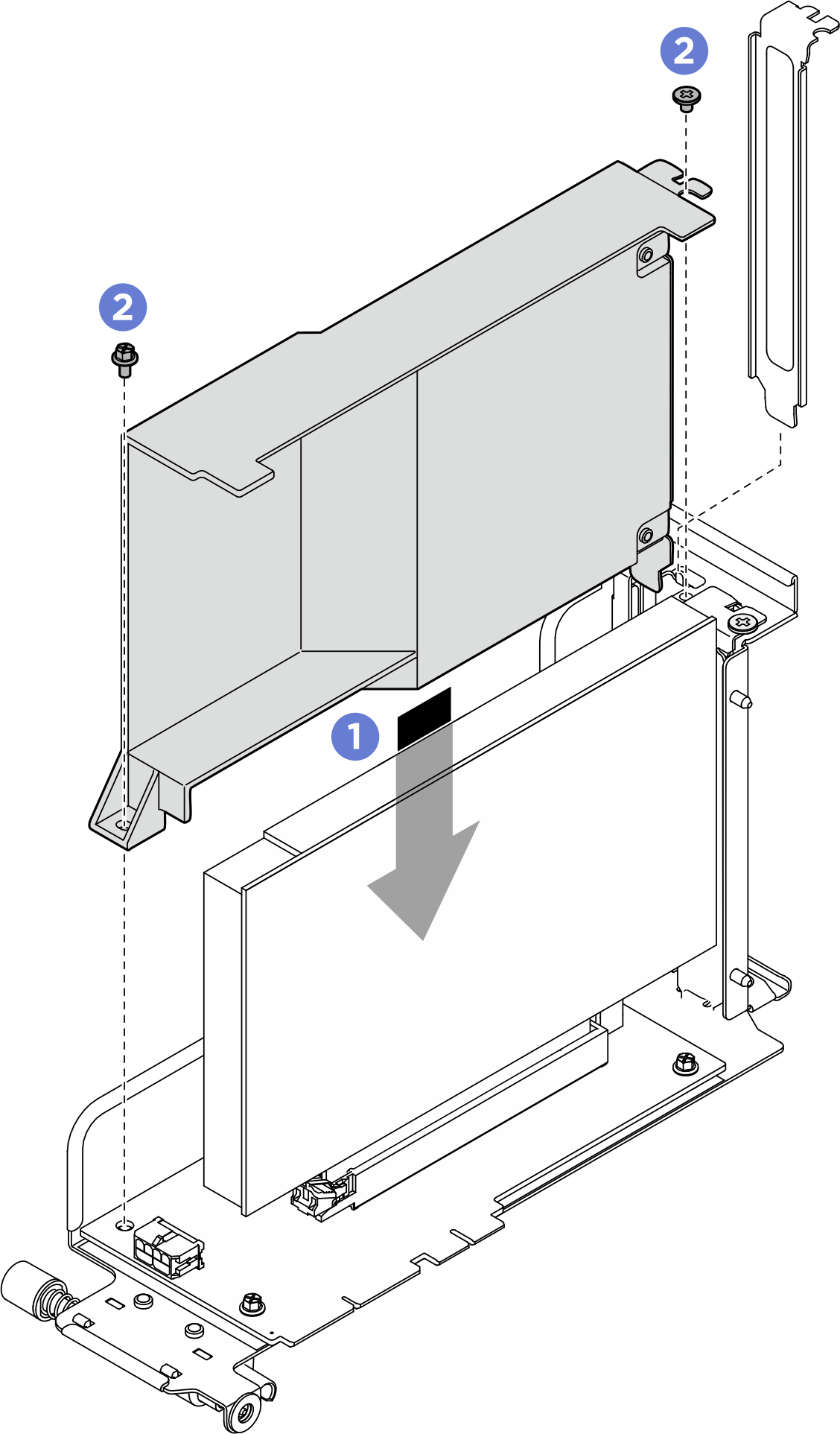

Figure 1. Installation d'une grille d’aération de carte mezzanine PCIe

Après avoir terminé

Réinstallez l’assemblage de cartes mezzanines PCIe. Pour plus d'informations, voir Installation d’un assemblage de cartes mezzanines PCIe.
Poussez l’intégralité de la navette système dans le châssis.
1. Soulevez les deux loquets de verrouillage de chaque côté de la navette.
2. Faites coulisser la navette dans le châssis.
3. Poussez complètement la navette dans le châssis.
4. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
Figure 2. Installation de la navette système
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
