Instalación de un deflector de aire de la expansión PCIe

Siga las instrucciones que aparecen en esta sección para instalar un deflector de aire de la expansión PCIe. El procedimiento debe ser realizado por un técnico capacitado.

S012

PRECAUCIÓN

Superficie caliente cerca.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Instale el deflector de aire de la expansión PCIe cuando ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter esté instalado en el sistema.

Procedimiento

Inserte el deflector de aire de la expansión PCIe en la expansión PCIe.
Apriete los dos tornillos para fijar el deflector de aire de la expansión PCIe.

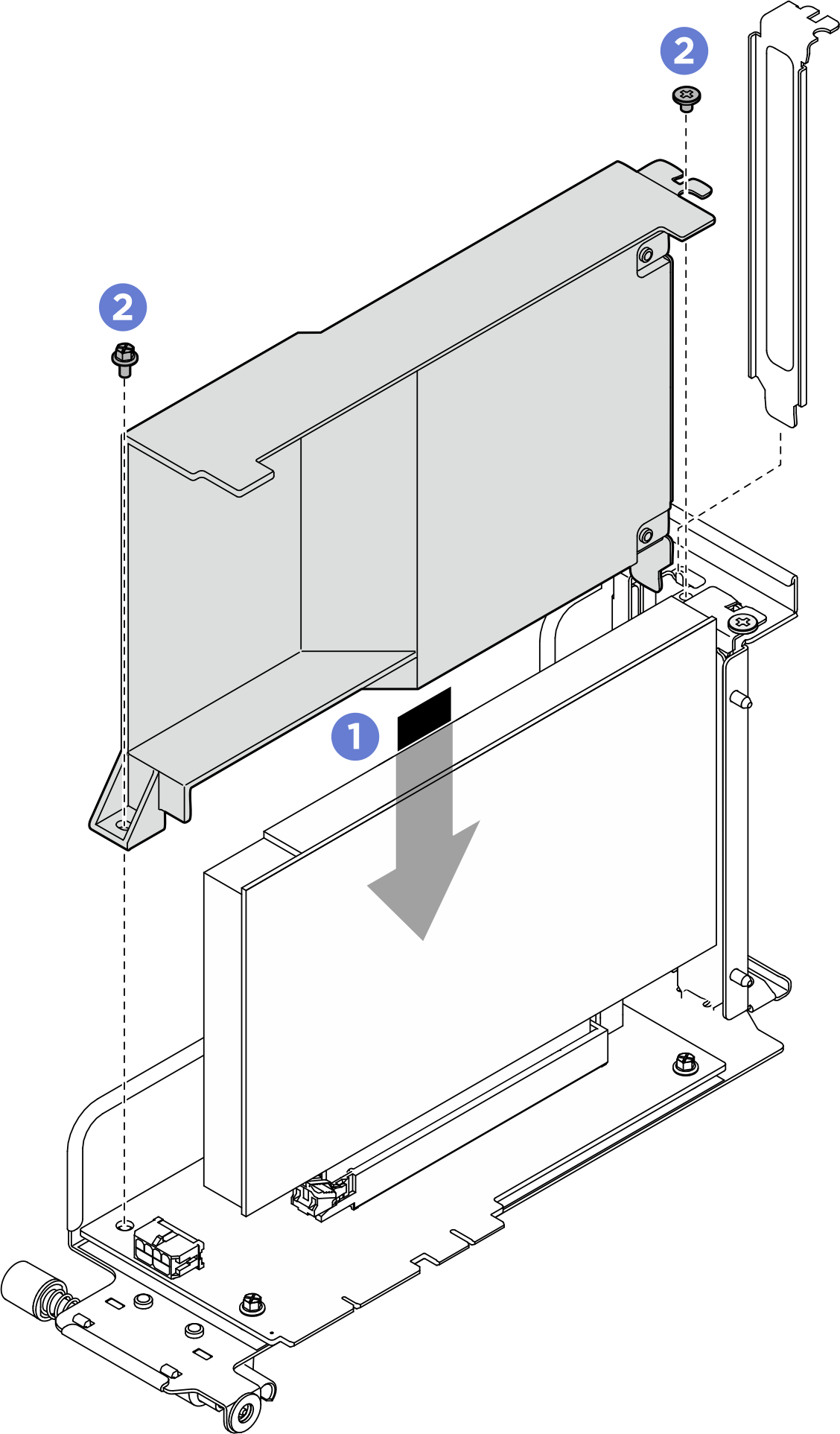

Figura 1. Instalación del deflector de aire de la expansión PCIe

Después de finalizar

Vuelva a instalar el conjunto de expansión de PCIe. Consulte Instalación de un conjunto de expansión de PCIe.
Empuje la lanzadera del sistema completamente hacia el chasis.
1. Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
2. Deslice la lanzadera en el chasis.
3. Empuje la lanzadera completamente hacia el interior del chasis.
4. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
Figura 2. Instalación de la lanzadera del sistema
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
