PCIe ライザー・エアー・バッフルの取り付け

PCIeライザー・エアー・バッフルを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

S012
hot surface
注意
高温の面が近くにあります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
  • システムに ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter が取り付けられている場合は、PCIe ライザー・エアー・バッフルを取り付けます。

手順

  1. PCIe ライザー・エアー・バッフルを PCIe ライザーに挿入します。
  2. 2 本のねじを締めて、PCIe ライザー・エアー・バッフルを固定します。

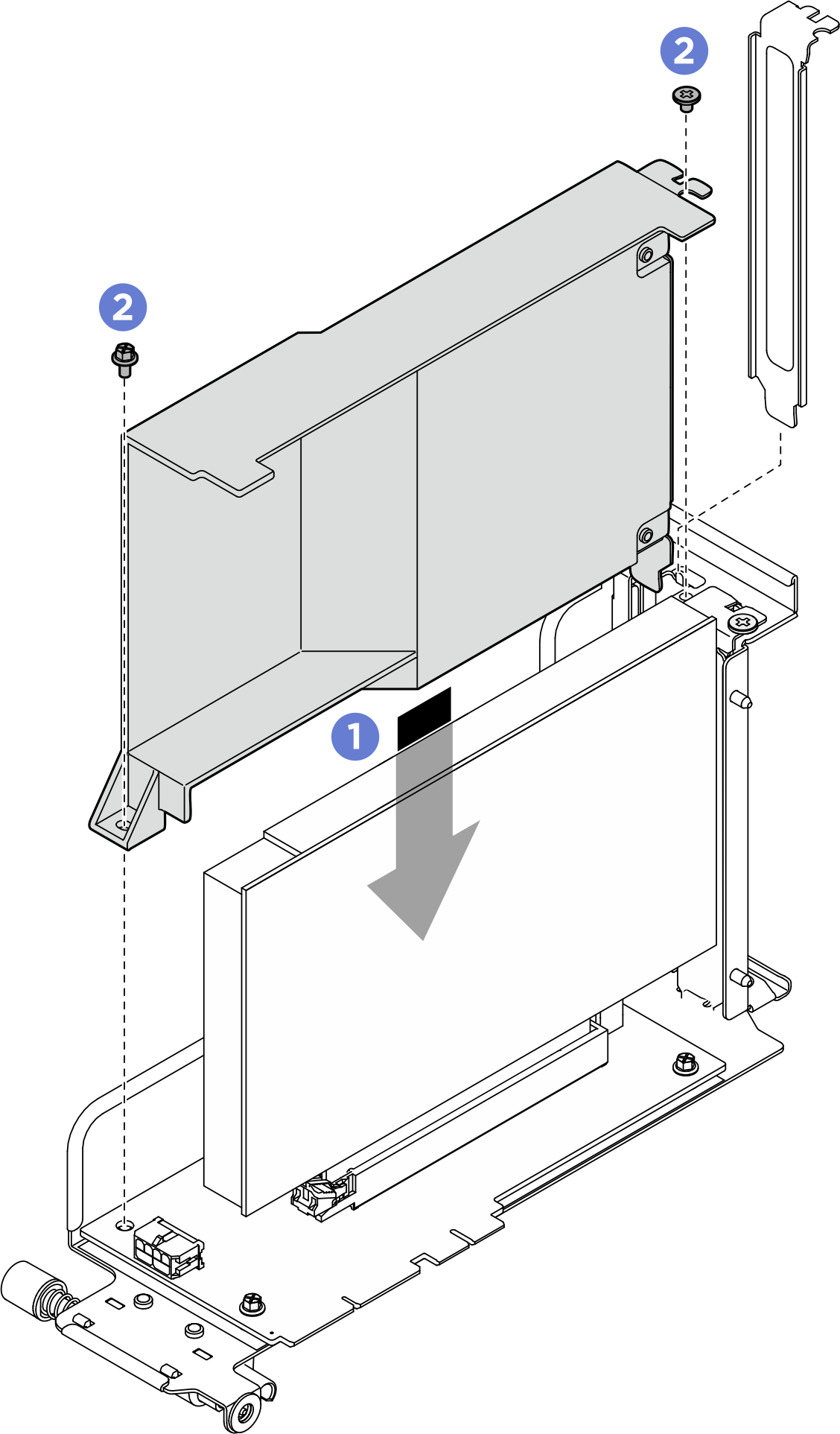

    図 1. PCIe ライザー・エアー・バッフルの取り付け
    PCIe riser air baffle installation

完了したら

  1. PCIe ライザー・アセンブリーを再度取り付けます。PCIe ライザー・アセンブリーの取り付けを参照してください。
  2. システム・シャトルをシャーシに完全に押し込みます。
    1. シャトルの両側にある 2 つのロック・ラッチを持ち上げます。
    2. シャトルをシャーシにスライドさせます。
    3. シャトルをシャーシに完全に押し込みます。
    4. 2 つのリリース・レバーを所定の位置にロックされるまで回転させます。
    図 2. システム・シャトルの取り付け
    System shuttle installation

    System shuttle installation
  3. 部品交換を完了します。部品交換の完了を参照してください。
