Installa un deflettore d'aria per riser PCIe

Segui le istruzioni in questa sezione per installare un deflettore d'aria per riser PCIe. La procedura deve essere eseguita da un tecnico qualificato.

S012
hot surface
Avvertenza
Prossimità a una superficie calda.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Installa il deflettore d'aria per riser PCIe quando ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter è installato nel sistema.

Procedura

  1. Inserisci il deflettore d'aria per riser PCIe nel riser PCIe.
  2. Fissa le due viti per assicurare il deflettore d'aria per riser PCIe.

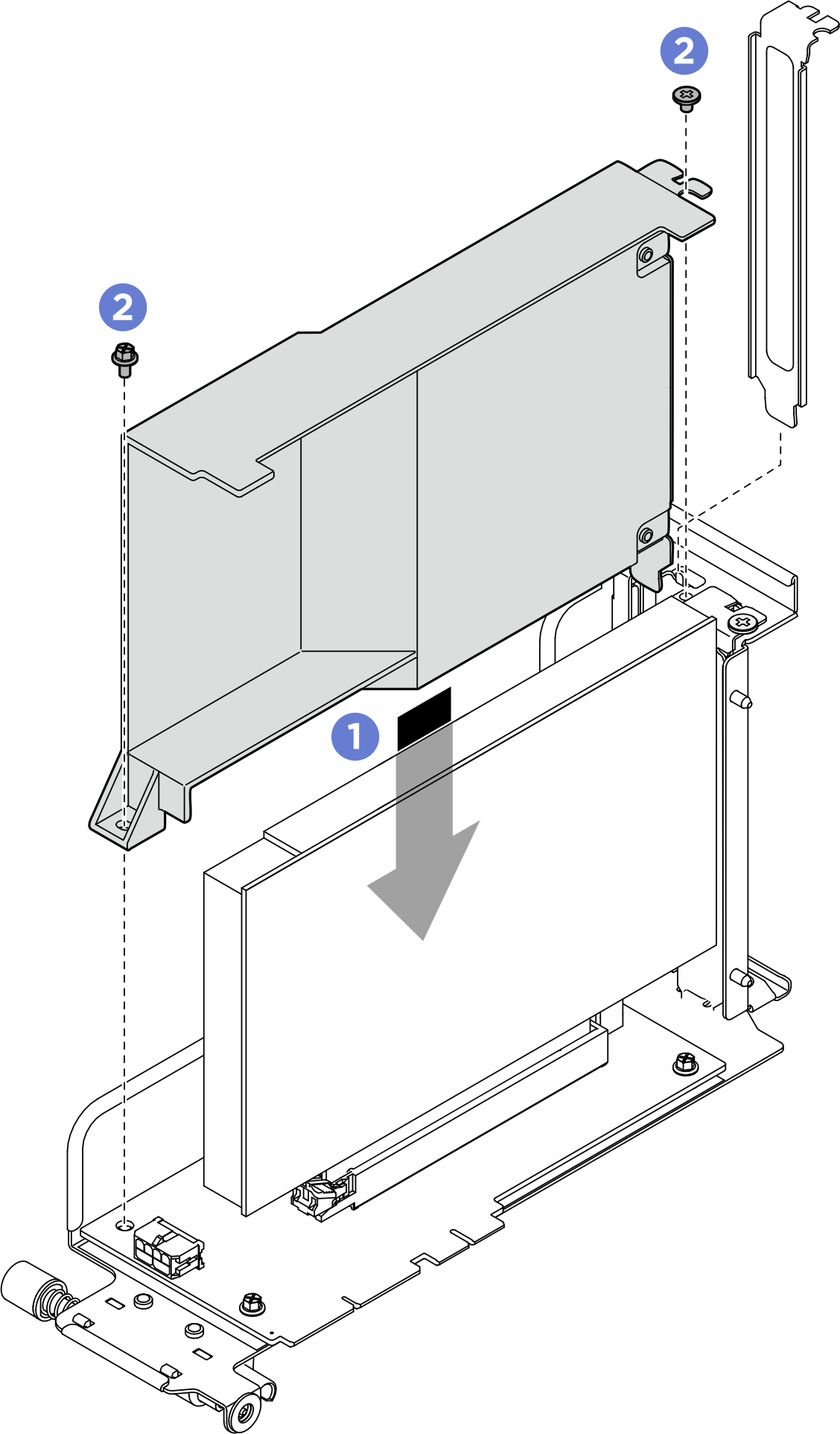

    Figura 1. Installazione del deflettore d'aria per riser PCIe
    PCIe riser air baffle installation

Dopo aver terminato

  1. Reinstallare l'assieme verticale PCIe. Vedere Installazione di un assieme verticale PCIe.
  2. Spingere completamente lo shuttle di sistema nello chassis.
    1. Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
    2. Far scorrere lo shuttle nello chassis.
    3. Spingere completamente lo shuttle nello chassis.
    4. Ruotare le due leve di rilascio finché non si bloccano in posizione.
    Figura 2. Installazione dello shuttle di sistema
    System shuttle installation

    System shuttle installation
  3. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
