Luftführung für PCIe-Adapterkarte installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Luftführung für die PCIe-Adapterkarte zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.
S012
VORSICHT
Heiße Oberfläche in der Nähe.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
- Installieren Sie die Luftführung für die PCIe-Adapterkarte, wenn ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter im System installiert ist.
Vorgehensweise
Setzen Sie die Luftführung für die PCIe-Adapterkarte in die PCIe-Adapterkarte ein.

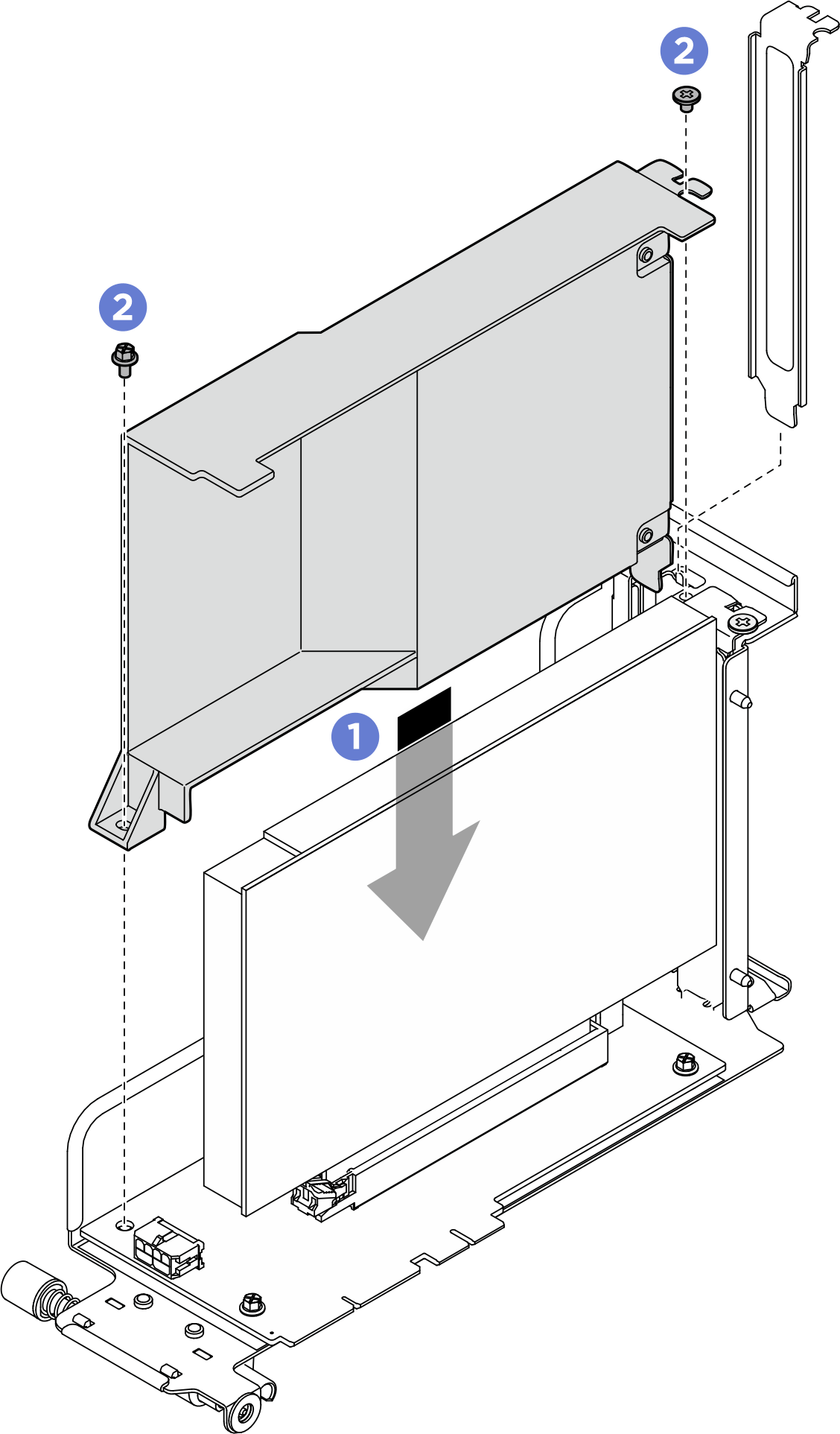

Ziehen Sie die beiden Schrauben fest, um die Luftführung für die PCIe-Adapterkarte zu befestigen.Abbildung 1. Installation der Luftführung der PCIe-Adapterkarte
Nach dieser Aufgabe
- Installieren Sie die PCIe-Adapterkartenbaugruppe erneut. (siehe PCIe-Adapterkartenbaugruppe installieren).
- Schieben Sie das System-Shuttle vollständig in das Gehäuse.
- Heben Sie die beiden Verriegelungshebel auf beiden Seiten des Shuttles an.
- Schieben Sie das Shuttle in das Gehäuse.
Schieben Sie das Shuttle vollständig in das Gehäuse.
Drehen Sie die zwei Lösehebel, bis sie einrasten.
Abbildung 2. Installation des System-Shuttles
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
