Installazione di un adattatore PCIe superiore
Seguire le istruzioni riportate in questa sezione per installare un adattatore PCIe superiore. La procedura deve essere eseguita da un tecnico qualificato.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Nota
L'adattatore PCIe potrebbe avere un aspetto diverso rispetto alla figura.
Procedura
Inserire l'adattatore PCIe nella scheda verticale PCIe.

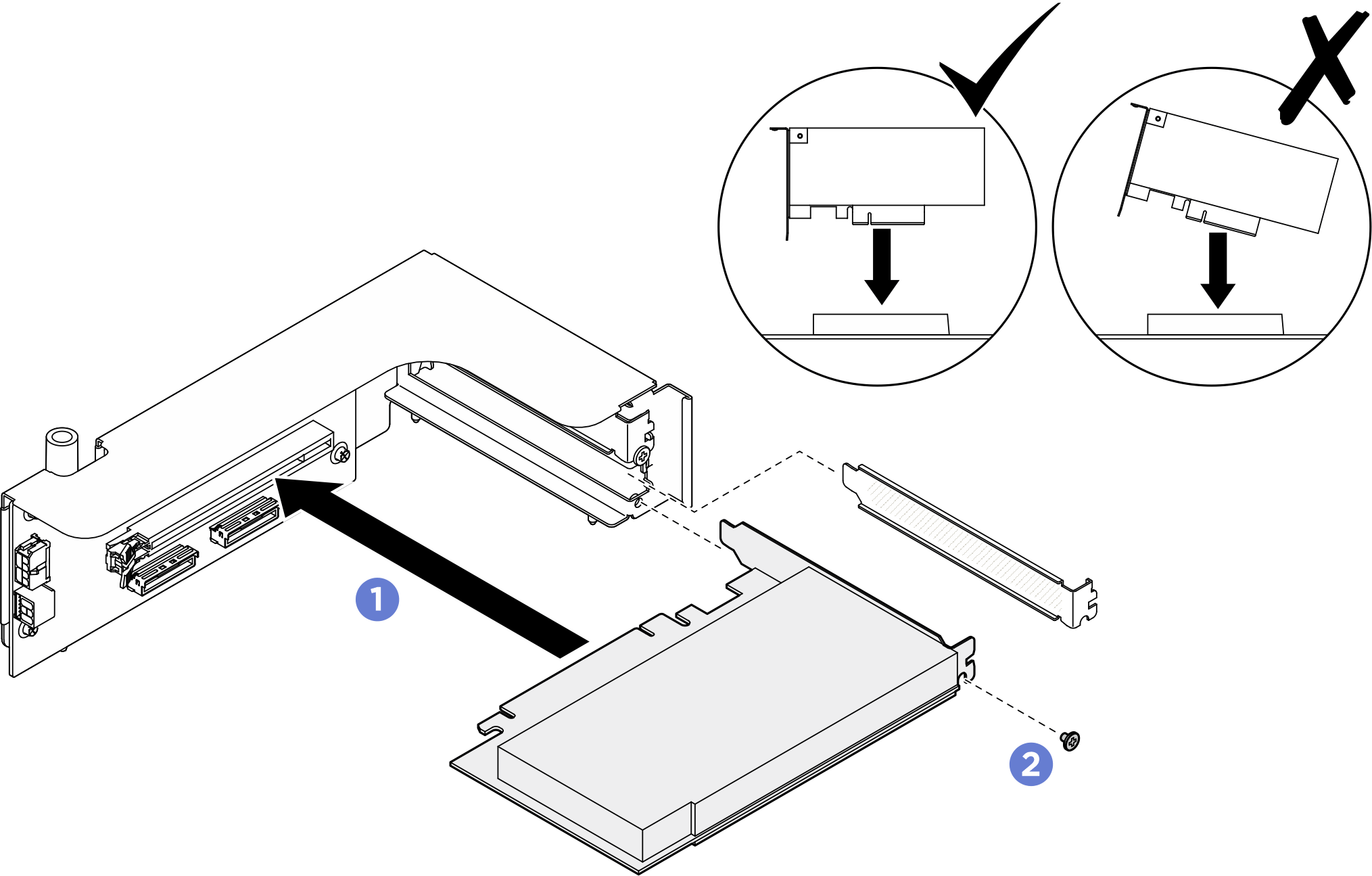

Stringere la vite per fissare l'adattatore PCIe.Figura 1. Installazione dell'adattatore PCIe superiore
Dopo aver terminato
- (ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter solo) Rimonta il deflettore d'aria per riser PCIe. Vedere Installa un deflettore d'aria per riser PCIe.
- Reinstallare l'assieme verticale PCIe. Vedere Installazione di un assieme verticale PCIe.
- Spingere completamente lo shuttle di sistema nello chassis.
- Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
- Far scorrere lo shuttle nello chassis.
Spingere completamente lo shuttle nello chassis.
Ruotare le due leve di rilascio finché non si bloccano in posizione.
Figura 2. Installazione dello shuttle di sistema
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
