Rimozione di un adattatore PCIe superiore

Seguire le istruzioni riportate in questa sezione per rimuovere un adattatore PCIe superiore. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Tirare lo shuttle di sistema in posizione di arresto.
      1. Premere i due fermi di rilascio blu.
      2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
      3. Tirare in avanti lo shuttle finché non si arresta.
         Importante

         Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle di sistema nella posizione di arresto.
         Figura 1. Tirare lo shuttle di sistema in posizione di arresto


   2. Rimuovere l'assieme verticale PCIe. Vedere Rimozione di un assieme verticale PCIe.
   3. Se possibile, rimuovi il deflettore d'aria per riser PCIe. Vedere Rimuovi un deflettore d'aria per riser PCIe.
   4. Se applicabile, scollegare il cavo dall'adattatore PCIe superiore.
2. Rimuovere l'adattatore PCIe superiore.
   1. Rimuovere la vite che fissa l'adattatore PCIe alla scheda verticale PCIe.
   2. Afferrare l'adattatore PCIe dai bordi ed estrarlo con cautela dal relativo slot PCIe.

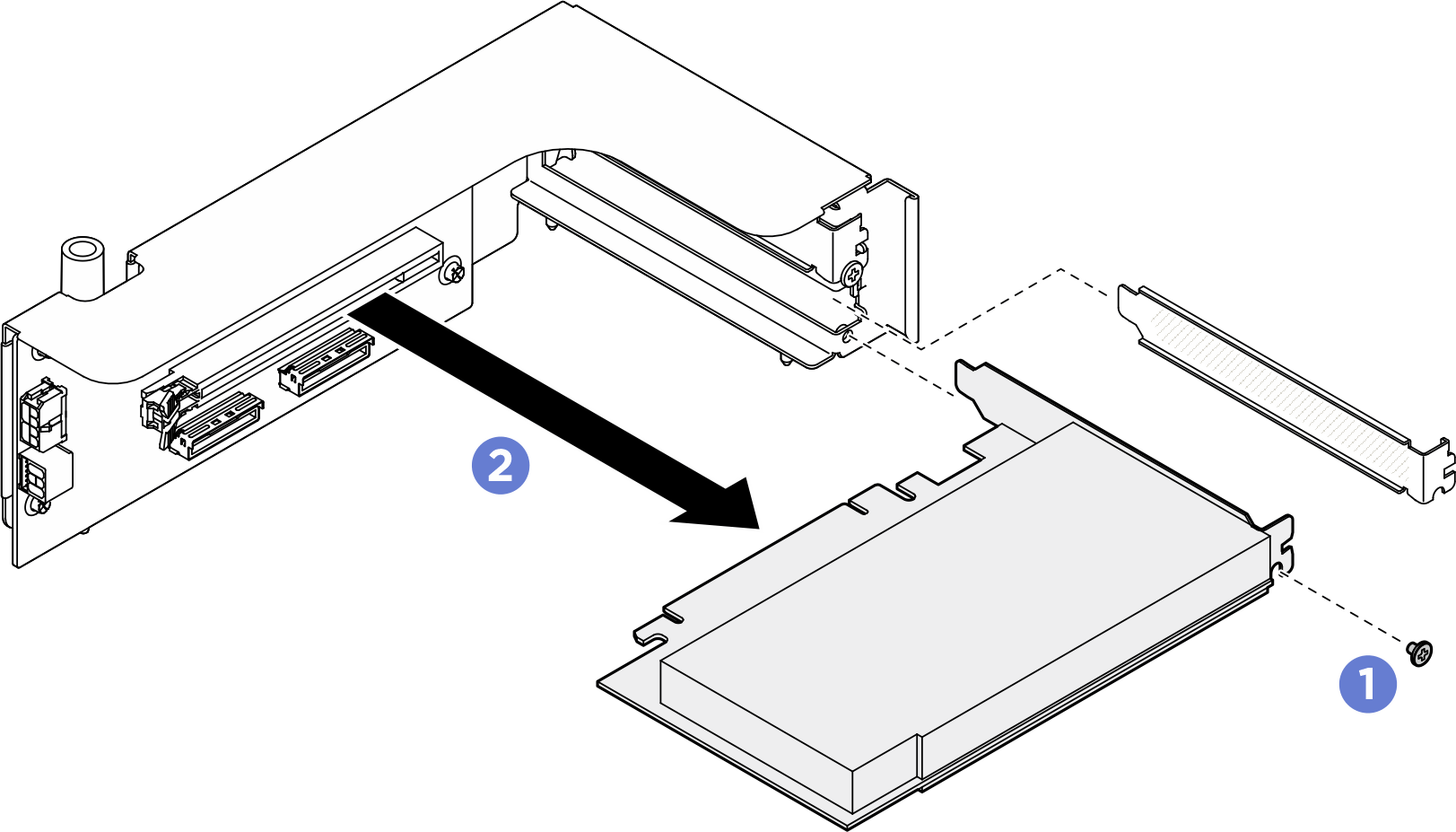

      Figura 2. Rimozione dell'adattatore PCIe superiore
