Rimozione di un adattatore PCIe inferiore

Seguire le istruzioni riportate in questa sezione per rimuovere un adattatore PCIe inferiore. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
Nota
L'adattatore PCIe potrebbe avere un aspetto diverso rispetto alla figura.

Procedura

  1. Tirare lo shuttle dello switch PCIe nella prima posizione di arresto.
    1. Premere i due fermi di rilascio blu.
    2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle dello switch PCIe.
    3. Tirare lo shuttle dello switch PCIe in avanti fino alla prima posizione di arresto.
      Figura 1. Tirare lo shuttle dello switch PCIe fino alla prima posizione di arresto
      Pulling the PCIe switch shuttle to the first stop position
  2. Tirare lo shuttle dello switch PCIe fino alla seconda posizione di arresto.
    1. Premere i due fermi di blocco anteriori su entrambi i lati dello shuttle dello switch PCIe.
    2. Tirare lo shuttle dello switch PCIe in avanti fino alla seconda posizione di arresto.
      Importante
      Spingere le due leve di rilascio all'indietro finché non si bloccano in posizione dopo aver estratto lo shuttle dello switch PCIe per evitare danni.

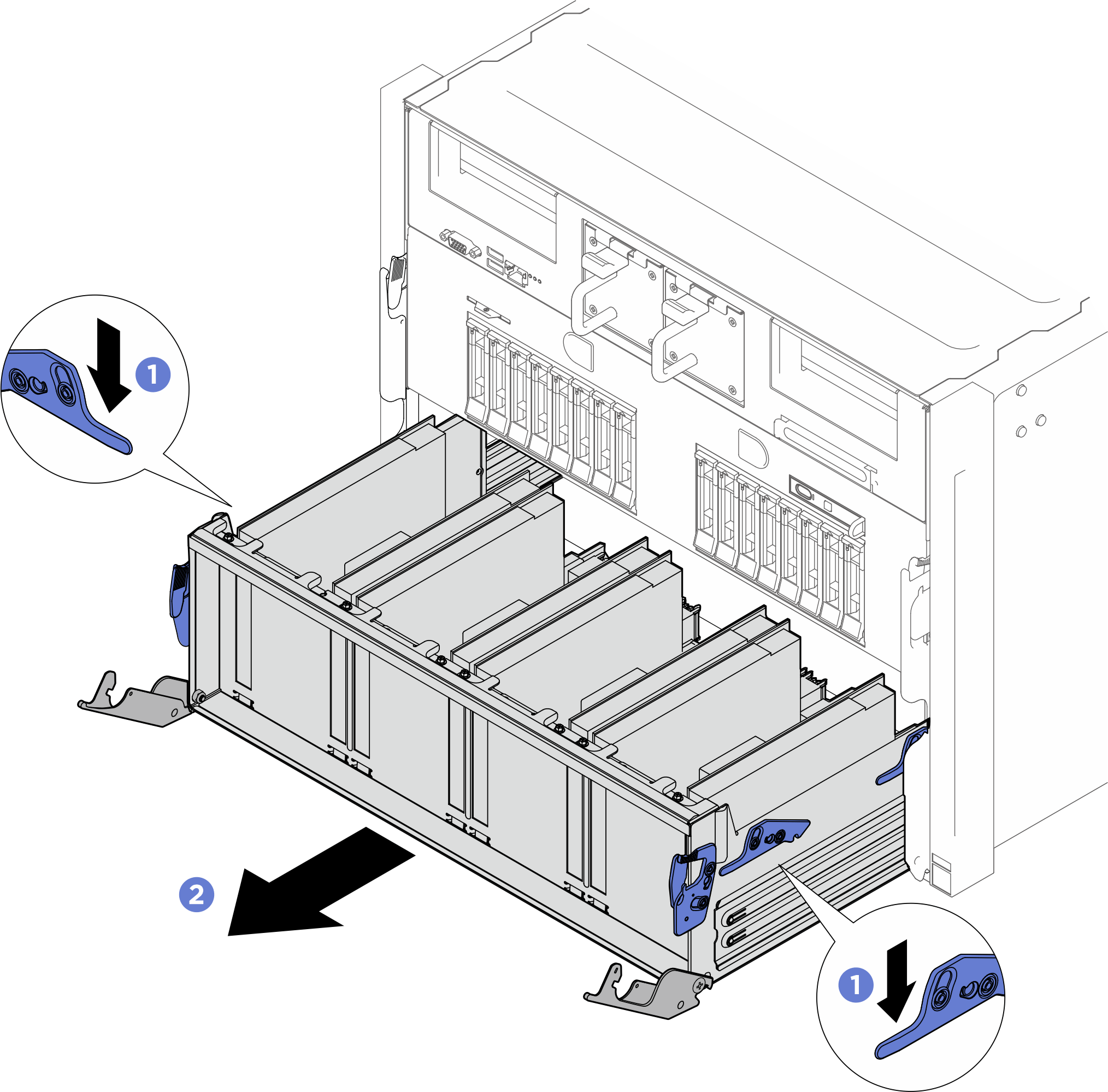

      Figura 2. Tirare lo shuttle dello switch PCIe fino alla seconda posizione di arresto
      Pulling the PCIe switch shuttle to the second stop position
  3. Svitare la vite che fissa l'adattatore PCIe allo shuttle dello switch PCIe, quindi sollevare l'adattatore PCIe per estrarlo dallo slot PCIe.
    Figura 3. Rimozione dell'adattatore PCIe inferiore
    Lower PCIe adapter removal

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
