ถอดอะแดปเตอร์ PCIe ด้านล่าง

ทำตามคำแนะนำในส่วนนี้เพื่อถอดอะแดปเตอร์ PCIe ด้านล่าง ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. ดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก
   1. กดสลักปลดสีฟ้าสองตัว
   2. หมุนคันปลดทั้งสองอันจนกระทั่งตั้งฉากกับชัตเทิลสวิตช์ PCIe
   3. ดึงชัตเทิลสวิตช์ PCIe ไปข้างหน้าไปยังตำแหน่งหยุดแรก
      รูปที่ 1. การดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก


2. ดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดที่สอง
   1. กดสลักล็อคด้านหน้าสองตัวที่อยู่ทั้งสองด้านของชัตเทิลสวิตช์ PCIe
   2. ดึงชัตเทิลสวิตช์ PCIe ไปข้างหน้าไปยังตำแหน่งหยุดที่สอง
      สำคัญ

      ดันคันปลดล็อคสองตัวกลับเข้าไปจนกว่าจะล็อคเข้าที่หลังจากดึงชัตเทิลสวิตช์ PCIe ออกเพื่อหลีกเลี่ยงความเสียหาย

      รูปที่ 2. การดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดที่สอง

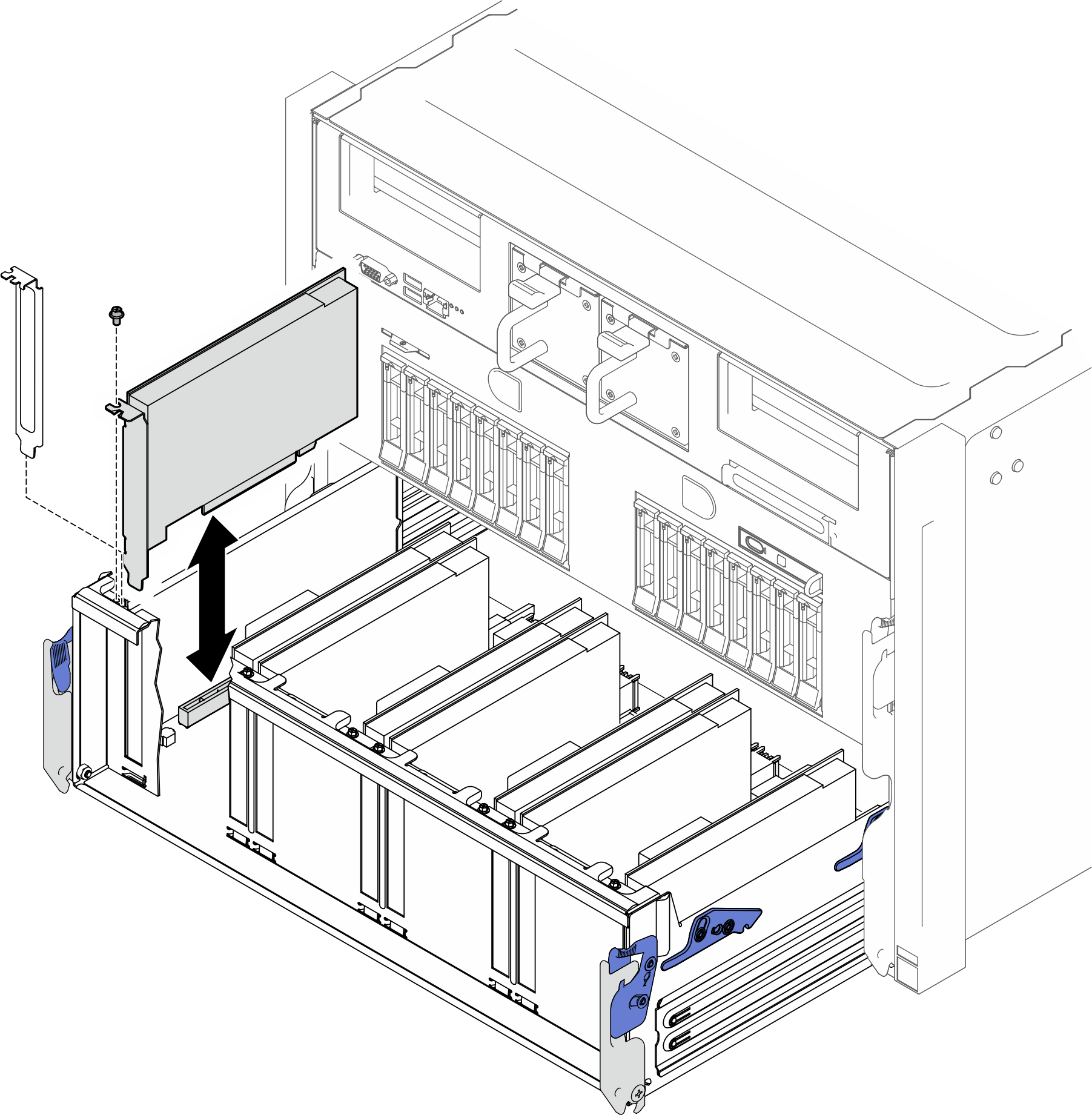

3. คลายสกรูที่ยึดอะแดปเตอร์ PCIe เข้ากับชัตเทิลสวิตช์ PCIe จากนั้นยกอะแดปเตอร์ PCIe ออกจากช่องเสียบ PCIe
   รูปที่ 3. การถอดอะแดปเตอร์ PCIe ด้านล่าง
